модель 2000 года
- Модель TT-R90
- Код модели TTR90 (TTR90M)

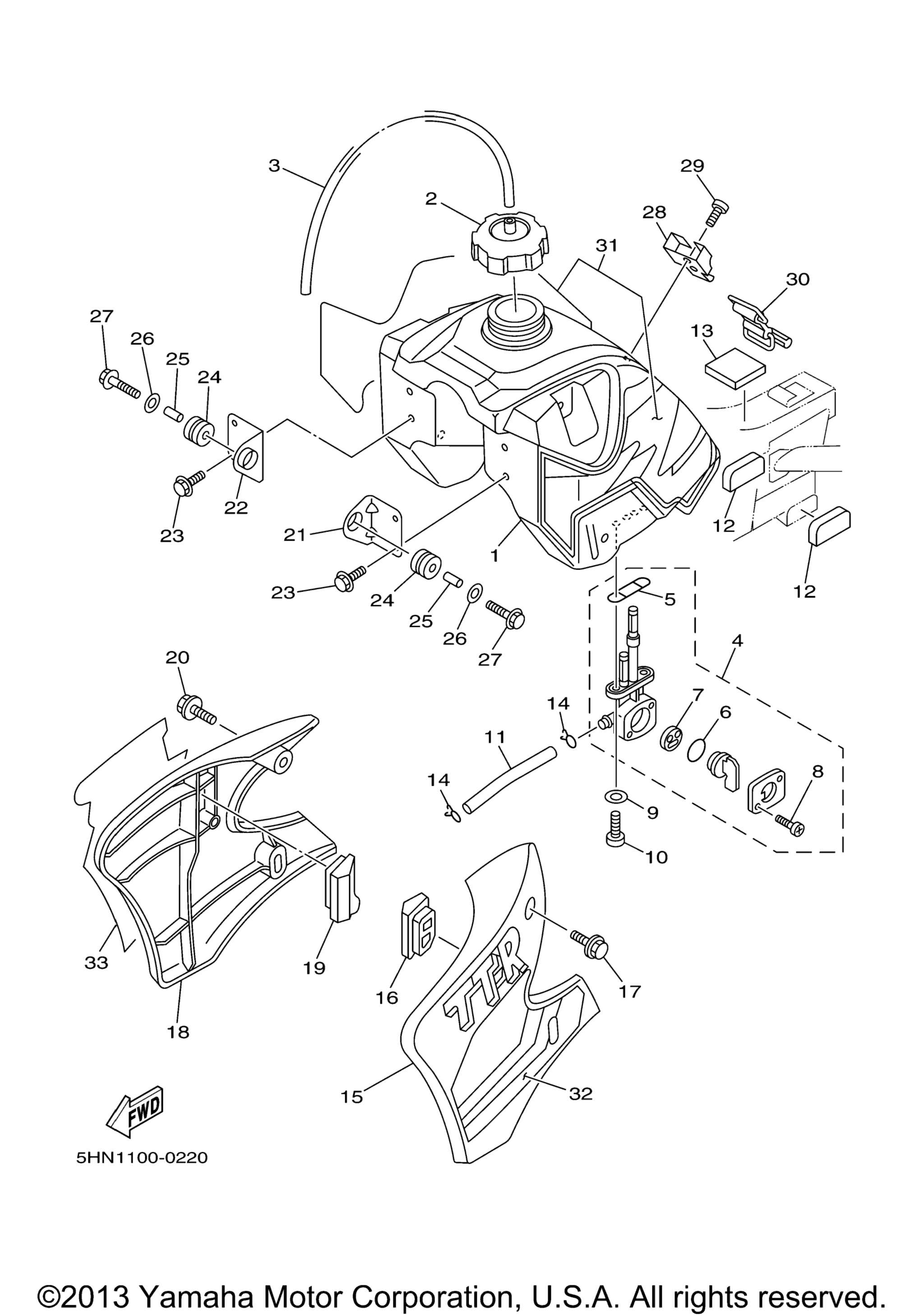

Схема топливного бака для TTR90 (TTR90M)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5HN-24110-30-00
По запросу
2
Cap Assy art. 2FJ-24610-20-00
По запросу
3
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
4
Fuel Cock Assy 1 art. 5HN-24500-01-00
По запросу
5
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
6
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
7
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
8
. Screw, Pan Head art. 98517-03008-00
По запросу
9
Washer, Plate art. 90202-05187-00
По запросу
10
Screw art. 90149-06011-00
По запросу
11
Hose (L135) art. 90445-10752-00
По запросу
12
Damper, Locating 1 art. 21W-24181-00-00
По запросу
13
Damper, Locating 3 art. 51L-28371-00-00
По запросу
14
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
15
Scoop, Air 1 art. 5HN-2137W-00-00
По запросу
16
Damper, Plate 1 art. 5HN-2414H-00-00
По запросу
17
Bolt, With Washer art. 90119-06217-00
По запросу
18
Scoop, Air 2 art. 5HN-2137X-00-00
По запросу
19
Damper, Plate 2 art. 5HN-2414J-00-00
По запросу
20
Bolt, With Washer art. 90119-06217-00
По запросу
21
Stay, Fuel Tank 1 art. 5HN-24157-00-00
По запросу
22
Stay, Fuel Tank 2 art. 5HN-24158-00-00
По запросу
23
Болт Yamaha art. 95817-06010-00
от 578 ₽
24
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
25
Втулка Yamaha art. 90387-07598-00
По запросу
26
.Washer, Plate art. 90201-06072-00
По запросу
27
Болт Yamaha art. 95817-06030-00
от 525 ₽
28
Stay, Fuel Tank 2 art. 5HN-24116-00-00
По запросу
29
Screw, Bind art. 98907-06010-00
По запросу
30
Band, Tank Fitting 1 art. 5HN-24173-00-00
По запросу
31
Graphic Set art. 5HN-24240-01-00
По запросу
32
Graphic 1 art. 5HN-2173E-00-00
По запросу
33
Graphic 2 art. 5HN-2173F-00-00
По запросу
