модель 2000 года
- Модель TW 200
- Код модели TRAILWAY (TW200M)

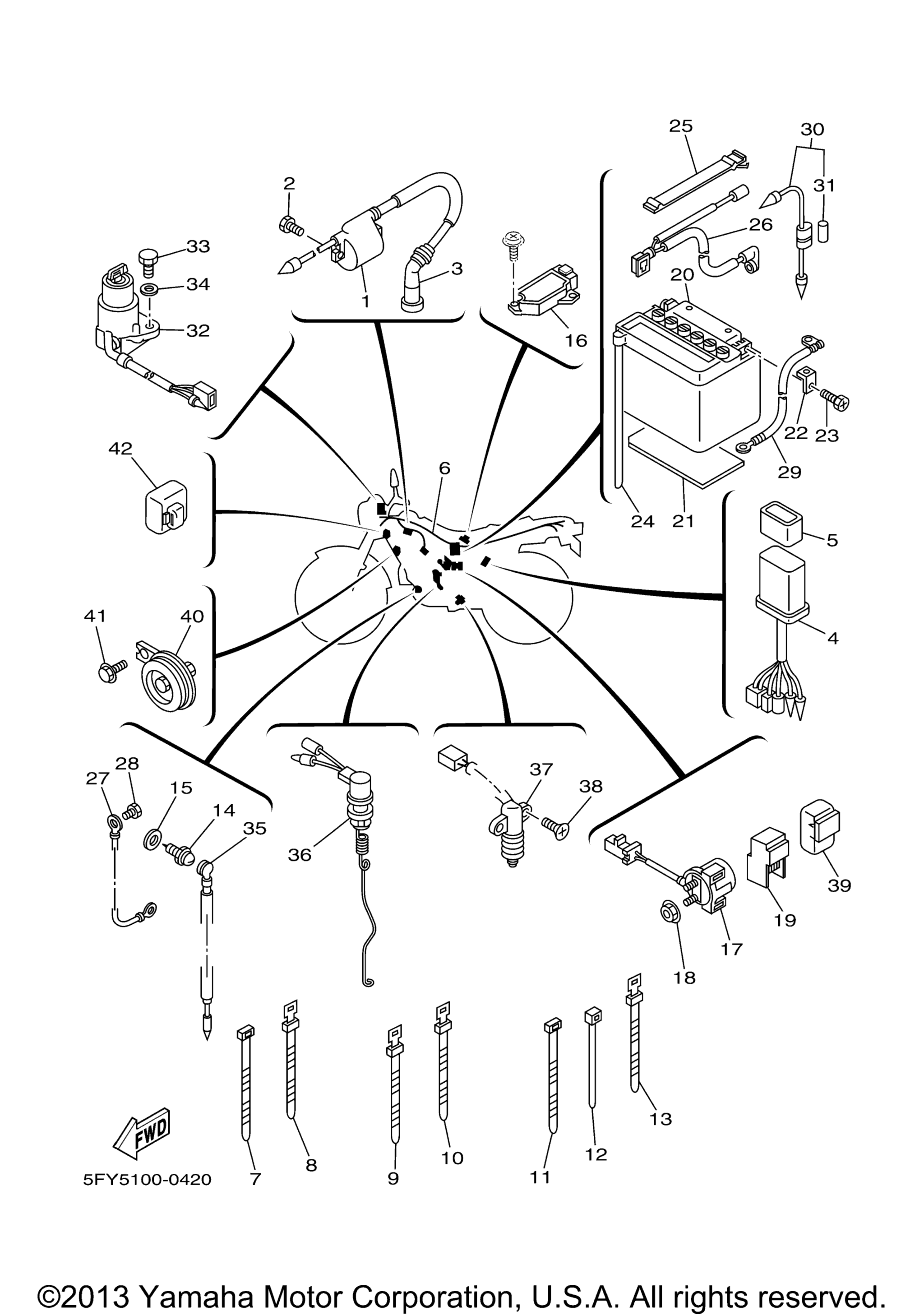

Схема электрооборудования 1 для TRAILWAY (TW200M)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
2
Болт с фланцем art. 90105-06696-00
По запросу
3
Plug Cap Assy art. 3NS-82370-00-00
По запросу
4
C.D.I. Unit Assembly art. 2YG-85540-10-00
По запросу
5
Band art. 34X-85546-00-00
По запросу
6
Wire Harness Assembly art. 2YG-82590-10-00
По запросу
7
Band, Switch Cord art. 437-83936-11-00
По запросу
8
Зажим пластиковый art. 25G-83936-01-00
По запросу
9
Зажим пластиковый art. 437-83936-01-00
По запросу
10
Зажим пластиковый art. 437-83936-01-00
По запросу
11
Band, Switch Cord art. 437-83936-11-00
По запросу
12
Clamp art. 1UA-82591-00-00
По запросу
13
Зажим пластиковый art. 437-83936-01-00
По запросу
14
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
15
Прокладка art. 90430-10148-00
По запросу
16
Rectifier & Regulator Assembly art. 47X-81960-A3-00
По запросу
17
Starter Relay Assy art. 4KD-81940-00-00
По запросу
18
Nut, Flange art. 95707-06500-00
По запросу
19
Relay Assy (1Rl-92) art. 12R-81950-02-00
По запросу
20
Battery Assy (Gs Gm7cz-3D) art. YB7-CA000-00-00
По запросу
21
Seat, Battery art. 51Y-82122-00-00
По запросу
22
Terminal 1 art. 2JX-82103-00-00
По запросу
23
Screw, Hexagon art. 90153-06032-00
По запросу
24
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
25
Band, Battery art. 7H3-82131-00-00
По запросу
26
Wire, Plus Lead art. 2JX-82115-00-00
По запросу
27
Wire, Minus Lead art. 5H0-82116-00-00
По запросу
28
Bolt art. 90109-06557-00
По запросу
29
Wire, Minus Lead art. 2JX-82116-00-00
По запросу
30
Fuse Holder Assembly art. 2TV-82150-02-00
По запросу
31
. Fuse (15A) art. 4X7-82151-00-00
По запросу
32
Main Switch Steering Lock art. 2GK-82501-01-00
По запросу
33
Болт art. 97017-06016-00
По запросу
34
Шайба Yamaha art. 92907-06600-00
от 221 ₽
35
Wire, Lead art. 2JX-82541-00-00
По запросу
36
Stop Switch Assy art. 5VC-82530-01-00
По запросу
37
Switch, Side Stand art. 1VJ-82566-00-00
По запросу
38
Screw, Countersunk art. 98707-05016-00
По запросу
39
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
40
Horn art. 4LR-83371-11-00
По запросу
41
Болт с фланцем art. 95817-06012-00
По запросу
42
Flasher Relay Assy art. 30X-83350-20-00
По запросу
