модель 2000 года
- Модель V-max
- Код модели V-MAX (VMX1200M)

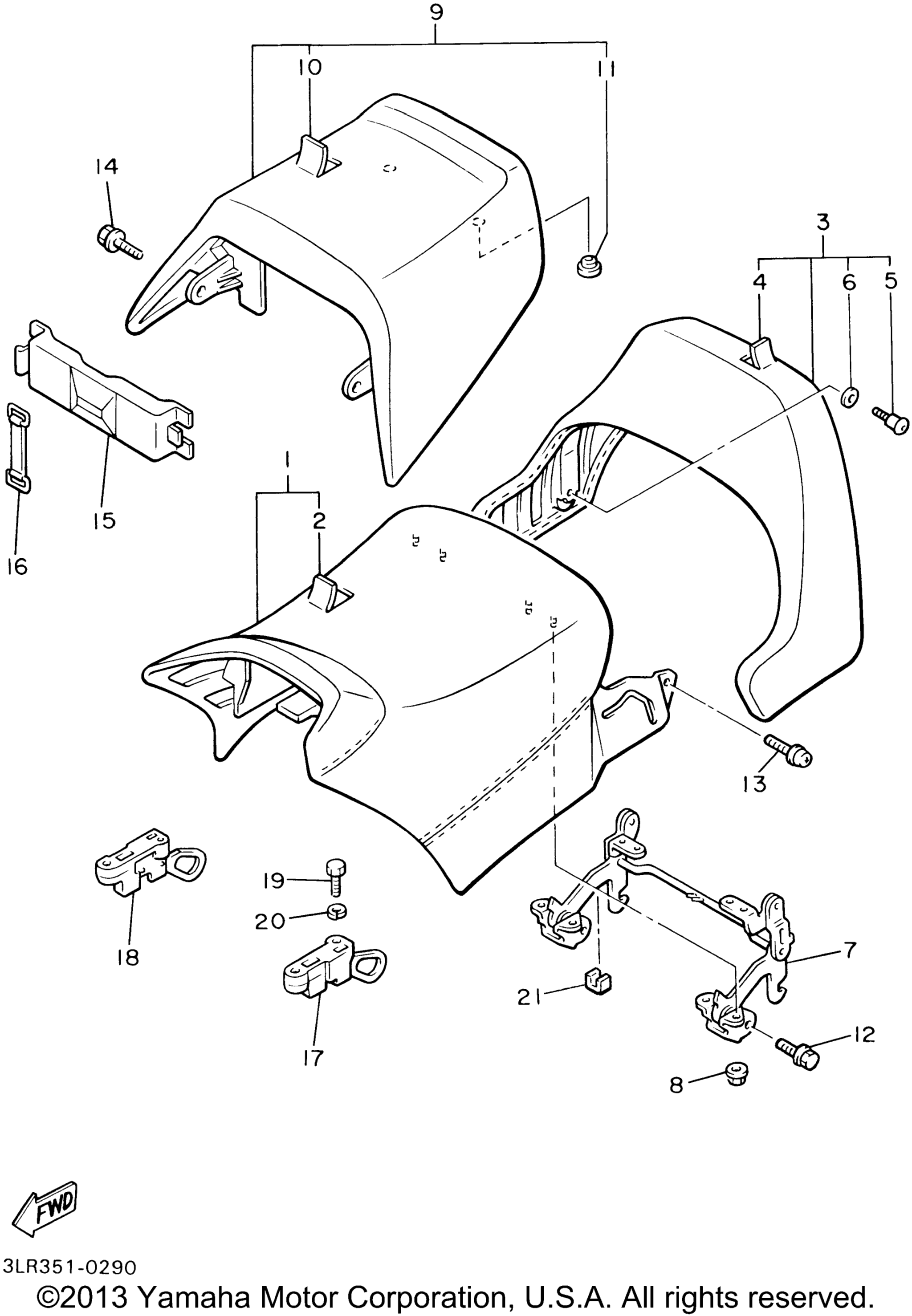

Схема сиденья для V-MAX (VMX1200M)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Comp art. 1FK-24771-00-00
По запросу
2
. Cover, Single Seat art. 1FK-24711-00-00
По запросу
3
Seat Back Assy art. 1FK-24790-00-00
По запросу
4
. Cover, Seat Back art. 1FK-24791-00-00
По запросу
5
. Pin, Guide art. 1FK-2476F-00-00
По запросу
6
. Washer art. 1FK-24736-00-00
По запросу
7
Hinge Ass’y art. 1FK-24772-00-00
По запросу
8
Nut, Flange art. 95707-06500-00
По запросу
9
Tandem Seat Assy art. 1FK-24750-00-00
По запросу
10
. Cover, Tandem Seat art. 1FK-24751-00-00
По запросу
11
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
12
Болт с фланцем art. 95817-06012-00
По запросу
13
Screw, With Washer art. 90159-06060-00
По запросу
14
Болт с шайбой art. 90119-06242-00
По запросу
15
Lid 1 art. 1FK-2473T-00-00
По запросу
16
Band, Tool art. 5H9-21376-00-00
По запросу
17
Seat Lever Assy art. 1FK-24760-00-00
По запросу
18
Seat Lock Assy art. 1FK-24780-00-00
По запросу
19
Bolt art. 97017-06012-00
По запросу
20
Шайба Yamaha art. 92907-06600-00
от 221 ₽
21
Damper, Seat art. 3UF-24737-00-00
По запросу
