модель 2000 года
- Модель V-STAR 650
- Код модели V-STAR CUSTOM (XVS650M)

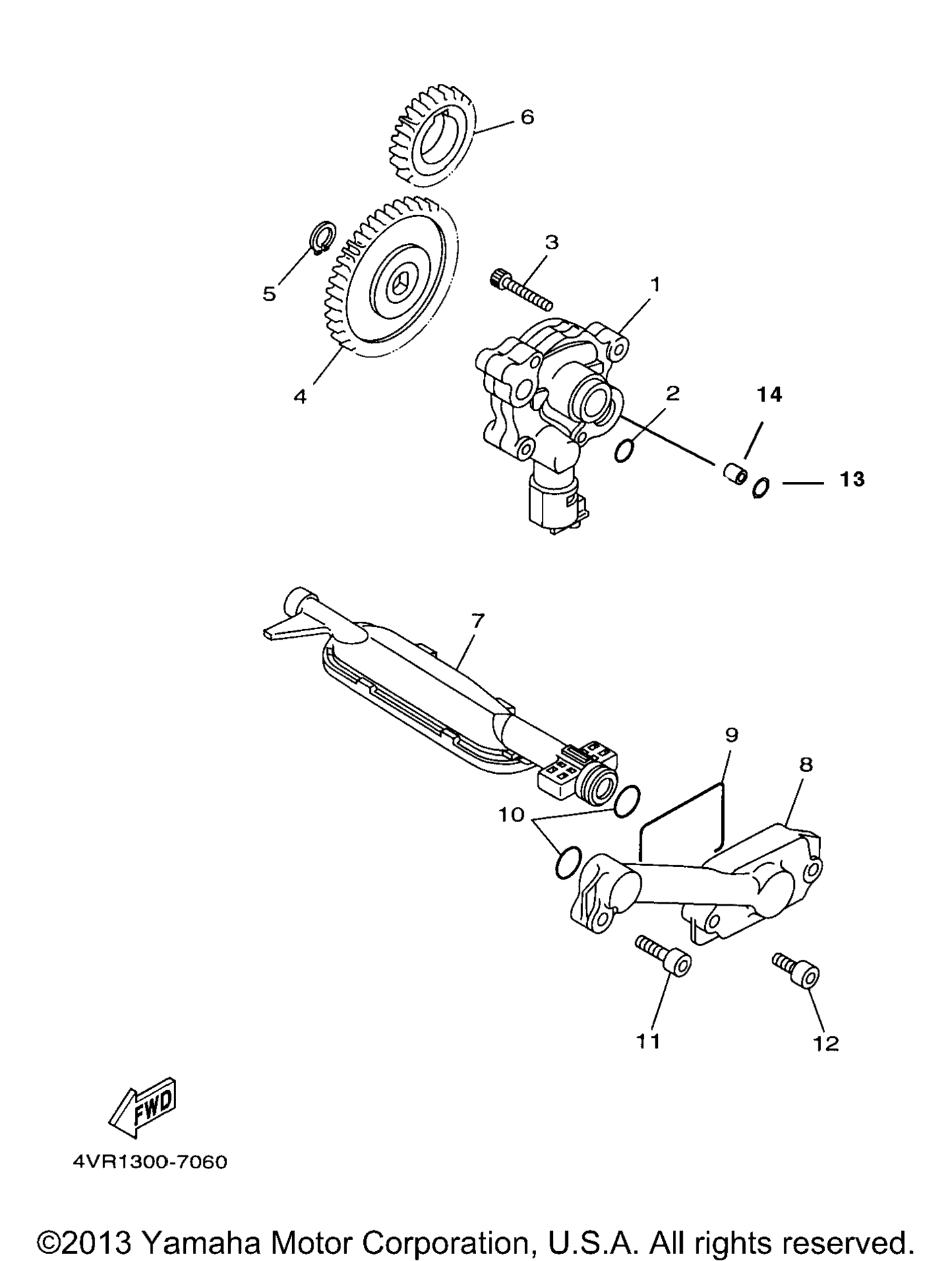

Схема масляного насоса для V-STAR CUSTOM (XVS650M)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 4VR-13300-00-00
По запросу
2
Кольцо резиновое Yamaha art. 93210-10096-00
По запросу
3
Болт Yamaha art. 90110-06138-00
По запросу
4
Gear, Pump Driven (39T) art. 4VR-13325-01-00
По запросу
5
Стопорное кольцо Yamaha art. 99009-11400-00
По запросу
6
Gear, Drive (24T) art. 22U-13324-00-00
По запросу
7
Strainer Housing Assy art. 4TR-13410-00-00
По запросу
8
Cover, Strainer art. 4VR-13417-01-00
По запросу
9
Seal, Oil Strainer art. 22U-13415-00-00
По запросу
10
O-Ring art. 93210-15151-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
12
Болт Yamaha art. 91314-06020-00
от 263 ₽
13
O-Ring art. 93210-16017-00
По запросу
14
Pin, Dowel art. 91815-16017-00
По запросу
