модель 2000 года
- Модель V-STAR 650
- Код модели V-STAR CUSTOM (XVS650MC) CA

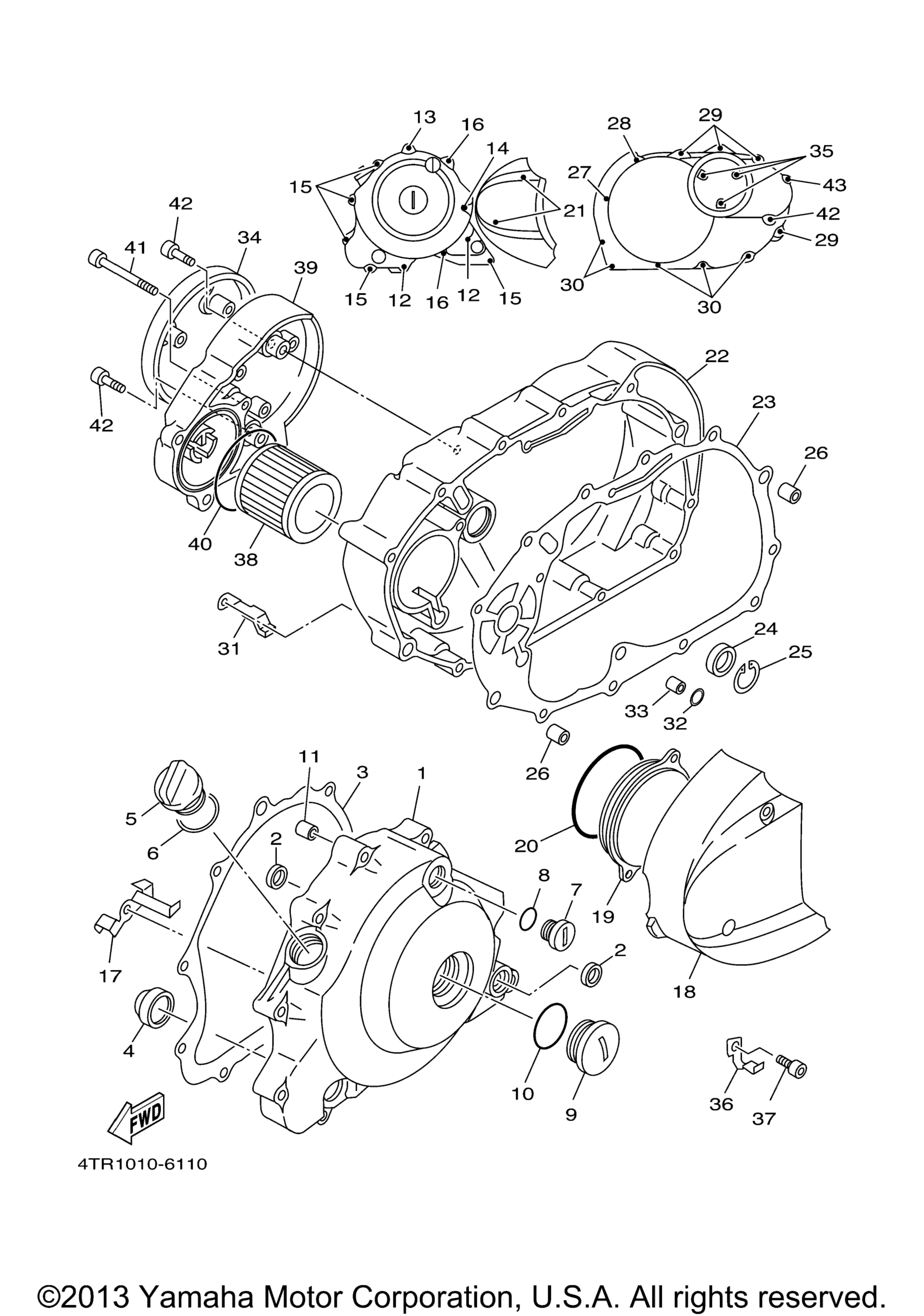

Схема крышки картера 1 для V-STAR CUSTOM (XVS650MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 4TR-15411-01-00
По запросу
2
Oil Seal art. 93109-12075-00
По запросу
3
Gasket, Crankcase Cover 1 art. 4VR-15451-00-00
По запросу
4
Gauge, Level art. 2H7-15361-00-00
По запросу
5
Plug, Oil Level art. 3F9-15362-10-00
По запросу
6
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
7
Plug, Straight Screw art. 90340-14139-00
По запросу
8
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
9
Plug, Straight Screw art. 90340-32140-00
По запросу
10
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
11
Палец Yamaha art. 99530-10114-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
17
Clamp 2 art. 3BT-15484-00-00
По запросу
18
Cover, 1 art. 4TR-15415-00-00
По запросу
19
Cover 2 art. 4TR-15424-00-00
По запросу
20
O-Ring art. 93210-74316-00
По запросу
21
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
22
Cover, Crankcase 2 art. 4TR-15421-00-00
По запросу
23
Прокладка крышки сцепления Yamaha art. 4VR-15461-00-00
По запросу
24
Oil Seal art. 93101-14089-00
По запросу
25
Circlip art. 99009-25500-00
По запросу
26
Pin, Dowel art. 99530-10120-00
По запросу
27
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
28
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
29
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
30
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
31
Clamp art. 90462-10115-00
По запросу
32
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
33
Pin, Dowel art. 91815-16017-00
По запросу
34
Cover 2 art. 4VR-15423-00-00
По запросу
35
Bolt, Button Head art. 92014-06035-00
По запросу
36
Clamp art. 90462-08070-00
По запросу
37
Болт Yamaha art. 91317-06012-00
По запросу
38
Фильтр масляный Yamaha art. 4X7-13440-90-00
от 460 ₽
39
Cover, Oil Element art. 4TR-13447-01-00
По запросу
40
Уплотнительное кольцо Yamaha art. 93210-64297-00
По запросу
41
Bolt art. 91317-06065-00
По запросу
42
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
43
Bolt, Hexagon Socket Head art. 91314-06070-00
По запросу
