модель 2000 года
- Модель XT350
- Код модели XT350 (XT350MC) CA

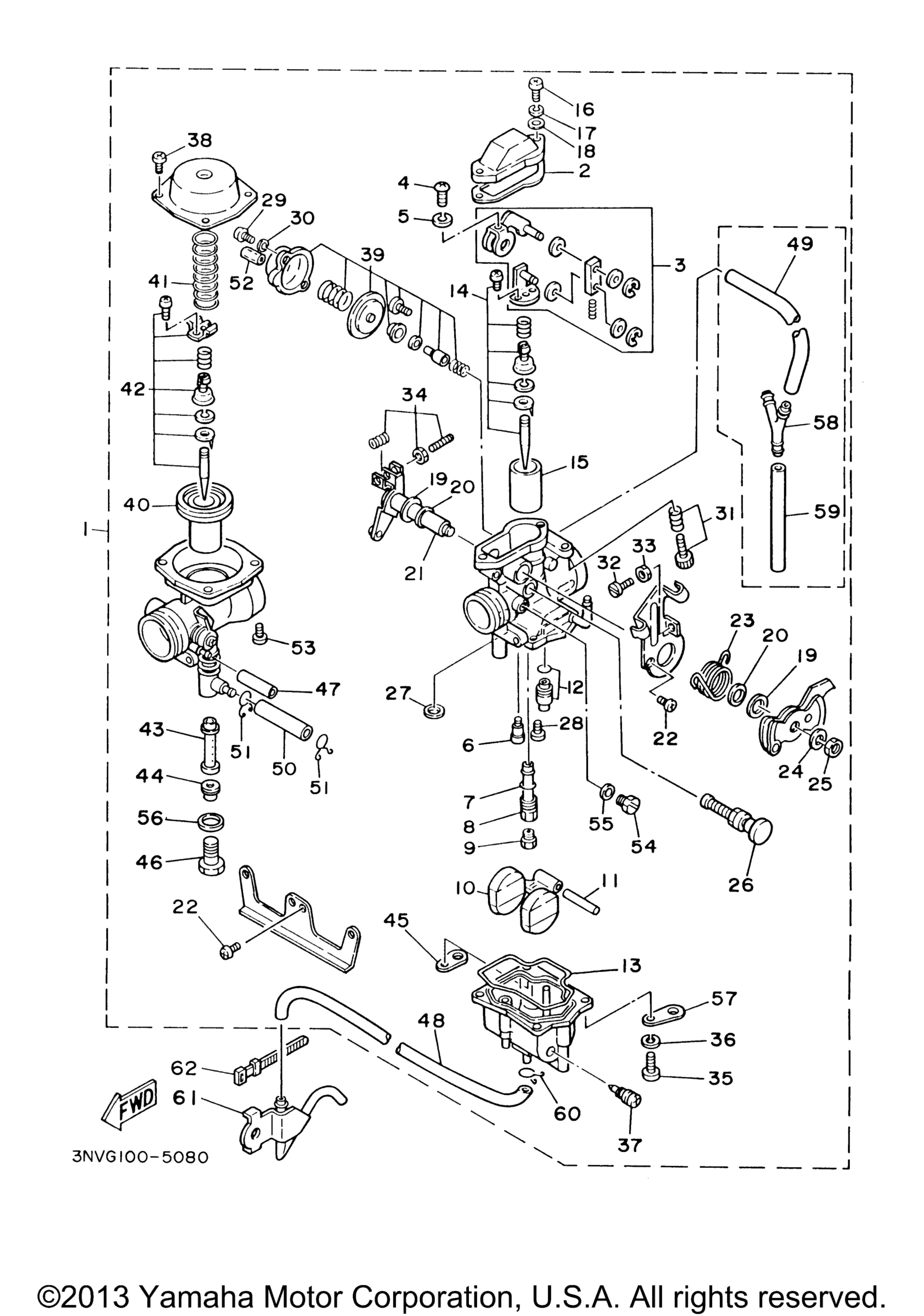

Схема карбюратора для XT350 (XT350MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 CA art. 56R-14301-05-00
По запросу
1
Carburetor Assembly 1 49 art. 57T-14301-05-00
По запросу
2
. Gasket art. 30X-14198-00-00
По запросу
3
. Cable Connector Set art. 1LN-14291-00-00
По запросу
4
. Screw, Pan Head art. 98580-04016-00
По запросу
5
Шайба Yamaha art. 92990-04100-00
от 168 ₽
6
. Jet, Pilot ( 42) art. 30X-14342-21-00
По запросу
7
. .Gasket art. 360-24512-00-00
По запросу
8
. Nozzle, Main art. 51Y-14341-00-00
По запросу
9
. Jet, Main (#125) art. 288-14343-63-00
По запросу
10
. .Float art. 5Y1-14385-00-00
По запросу
11
. .Pin, Float art. 6E5-14386-01-00
По запросу
12
. Needle Valve Set art. 1JK-14107-01-00
По запросу
13
. Gasket, Float Chamber art. 30X-14384-00-00
По запросу
14
. Needle Set 49 art. 57T-1490J-10-00
По запросу
15
. Valve, Throttle 1 49 art. 2JX-14312-35-00
По запросу
15
. Valve, Throttle 1 CA art. 56R-14312-35-00
По запросу
16
Винт Yamaha art. 98517-04016-00
от 987 ₽
17
Шайба Yamaha art. 92990-04100-00
от 168 ₽
18
. Washer art. 92990-04600-00
По запросу
19
. Washer, Plain art. 5Y1-14357-00-00
По запросу
20
. Plate, Stay art. 5Y1-14572-00-00
По запросу
21
. Throttle Shaft Assembly art. 1LN-14930-00-00
По запросу
22
. .Throttle Screw art. 97885-05010-00
По запросу
23
. Spring, Throttle Valve art. 30X-14131-00-00
По запросу
24
. Washer, Spring art. 5Y1-14356-00-00
По запросу
25
. Nut art. 5Y1-14358-00-00
По запросу
26
. Plunger, Starter art. 15A-14371-01-00
По запросу
27
. .Gasket art. 5Y1-14536-00-00
По запросу
28
. .Screw, Bind art. 98980-04006-00
По запросу
29
. Screw, Pan Head art. 98580-04010-00
По запросу
30
Шайба Yamaha art. 92990-04100-00
от 168 ₽
31
. Throttle Screw Set art. 3WP-14103-00-00
По запросу
32
. Screw art. 30X-14216-00-00
По запросу
33
. .Nut art. 30X-14358-00-00
По запросу
34
. Stop Screw Set art. 30X-1490K-00-00
По запросу
35
. Screw, Pan Head art. 98580-04012-00
По запросу
36
Шайба Yamaha art. 92990-04100-00
от 168 ₽
37
. .Screw art. 14T-14104-00-00
По запросу
38
. Screw, Pan Head art. 98580-04008-00
По запросу
39
. .Diaphragm Set 1 art. 5Y1-1490A-00-00
По запросу
40
. Valve Assembly art. 30X-14340-01-00
По запросу
41
. Spring art. 30X-14286-00-00
По запросу
42
. Needle Set CA art. 57T-1490J-00-00
По запросу
43
. Nozzle, Main 2 art. 30X-14355-00-00
По запросу
44
. Jet, Main (106) art. 30X-14343-53-00
По запросу
45
. .Plate art. 5Y1-14146-00-00
По запросу
46
. Bolt, Holding art. 7KF-14162-00-00
По запросу
47
. Pipe art. 5Y1-14349-00-00
По запросу
48
. Pipe 49 art. 5Y1-14396-00-00
По запросу
48
. Pipe CA art. 2NW-14396-00-00
По запросу
49
. Pipe 49 art. 5Y1-14197-00-00
По запросу
49
. Pipe CA art. 56R-14196-00-00
По запросу
50
. Pipe art. 30X-14148-00-00
По запросу
51
. .Clip art. 5Y1-14159-00-00
По запросу
52
. Pipe art. 30X-14149-00-00
По запросу
53
. .Screw, Pan Head art. 98580-04010-00
По запросу
54
. .Screw art. 5H0-14991-00-00
По запросу
55
. .Gasket art. 5H0-14126-00-00
По запросу
56
. Washer art. 7KF-14227-00-00
По запросу
57
. .Plate CA art. 42U-14146-00-00
По запросу
57
. Stay 49 art. 30X-14146-00-00
По запросу
58
. Way 3 CA art. 90413-05013-00
По запросу
59
. Pipe CA art. 56R-14196-00-00
По запросу
60
. Clip CA art. 5Y1-14137-00-00
По запросу
61
Pipe CA art. 56R-14193-00-00
По запросу
62
Зажим пластиковый art. 437-83936-01-00
По запросу
