модель 2000 года
- Модель YZF-R1
- Код модели R1 (YZFR1MC) CA

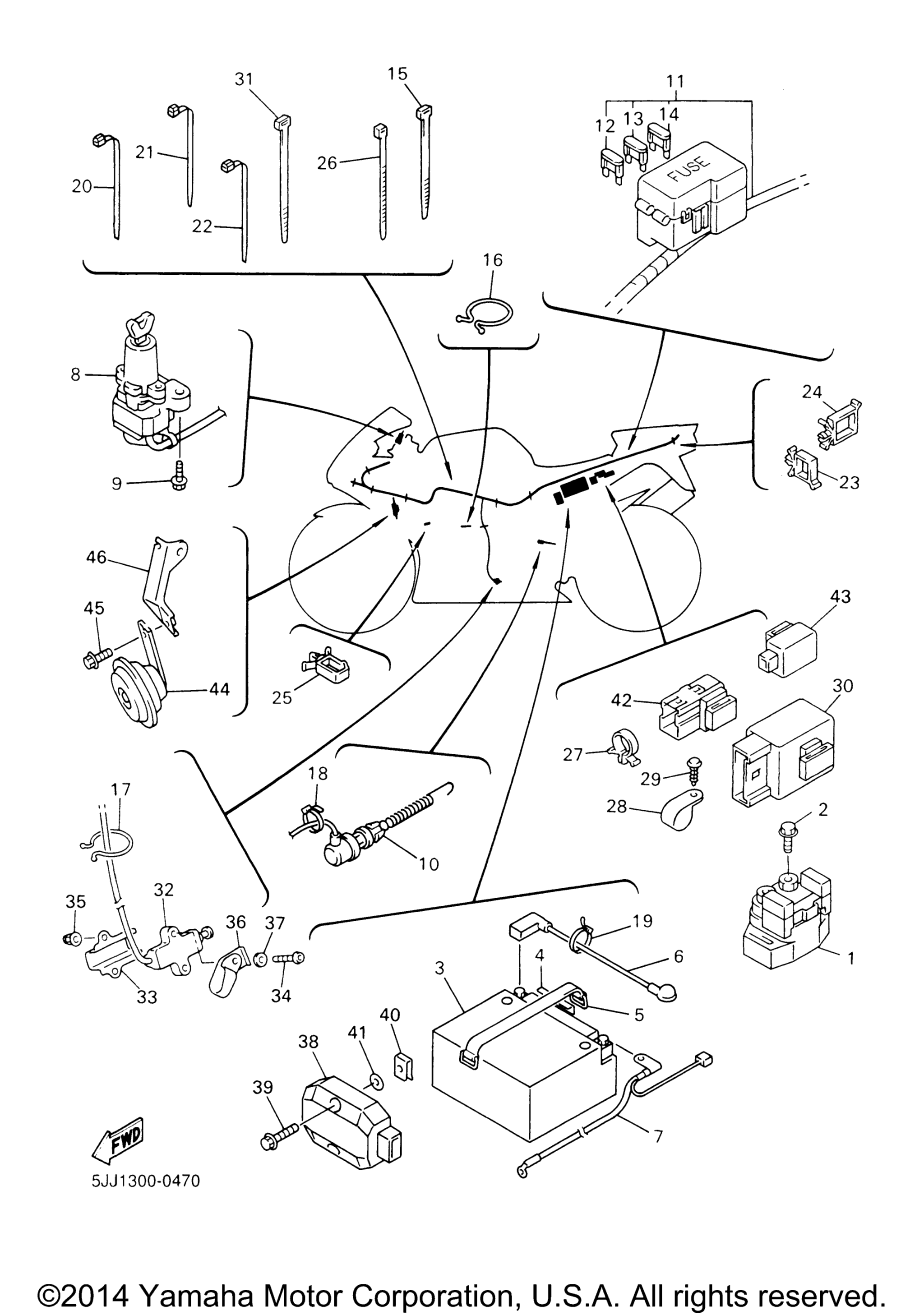

Схема электрооборудования 2 для R1 (YZFR1MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Yamaha art. 4YR-81940-02-00
По запросу
2
Болт с фланцем art. 95027-06008-00
По запросу
3
Battery Assy (Gt12b-4) art. GT1-2B400-00-00
По запросу
4
Damper art. 2AL-84553-00-00
По запросу
5
Band, Battery art. 5JJ-82131-00-00
По запросу
6
Wire, Plus Lead art. 5JJ-82115-00-00
По запросу
7
Wire, Minus Lead art. 5JJ-82116-00-00
По запросу
8
Main Switch Steering Lock art. 5JJ-82501-11-00
По запросу
9
Bolt art. 90109-08196-00
По запросу
10
Stop Switch Assy art. 4XV-82530-01-00
По запросу
11
Wire Harness Assy art. 5JJ-82590-10-00
По запросу
12
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
13
Предохранитель 15А art. 67F-82151-50-00
По запросу
14
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
15
Хомут с фиксатором art. 90464-10112-00
По запросу
16
Clamp art. 90464-37257-00
По запросу
17
Clamp art. 90464-16039-00
По запросу
18
Clamp 1 art. 5Y9-12491-00-00
По запросу
19
Clamp art. 90464-13077-00
По запросу
20
Зажим art. 90464-15195-00
По запросу
21
Зажим art. 90464-15195-00
По запросу
22
Хомут с фиксатором art. 90464-10112-00
По запросу
23
Clamp art. 90464-16021-00
По запросу
24
Clamp art. 90464-16025-00
По запросу
25
Хомут art. 90464-15157-00
По запросу
26
Clamp art. 90464-15152-00
По запросу
27
Clamp art. 90464-13133-00
По запросу
28
Clamp art. 90464-18029-00
По запросу
29
.Screw, Tapping art. 97707-40012-00
По запросу
30
Relay Assy (5Eb-00) art. 5EB-81950-20-00
По запросу
31
Band art. 1UA-82591-00-00
По запросу
32
Switch, Side Stand art. 5JJ-82566-01-00
По запросу
33
Plate art. 5JJ-82388-00-00
По запросу
34
Bolt, Button Head art. 92017-05030-00
По запросу
35
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
36
Clamp art. 90461-10002-00
По запросу
37
.Washer, Plate art. 90201-057H5-00
По запросу
38
Rectifier & Regulator Assy art. 4JH-81960-01-00
По запросу
39
Bolt, Flange art. 95822-06025-00
По запросу
40
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
41
Washer, Plate art. 90202-05187-00
По запросу
42
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
43
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
44
Horn art. 2KG-83371-00-00
По запросу
45
Болт Yamaha art. 95817-06010-00
от 578 ₽
46
Bracket, Horn art. 4XV-2134K-00-00
По запросу
