модель 2001 года
- Модель TZ250
- Код модели TZ250 (TZ250N)

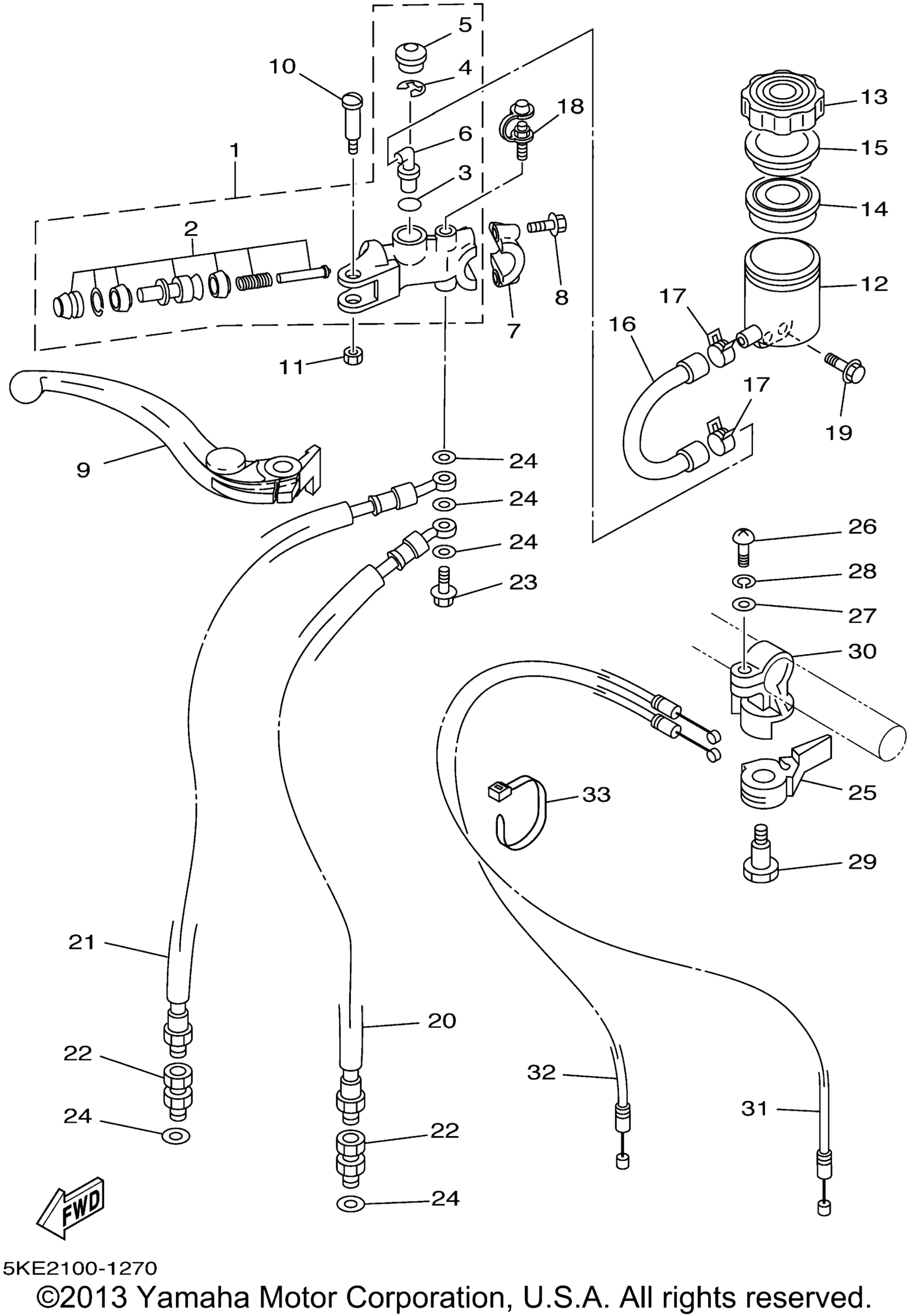

Схема переднего главного цилиндра тормоза для TZ250 (TZ250N)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy (USA) art. 5KE-W2587-00-00
По запросу
2
. Cylinder Kit, Master (USA) art. 5KE-W0041-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
4
. .Circlip (USA) art. 2VN-25866-00-00
По запросу
5
. .Cover, Dust (USA) art. 3FV-2589A-00-00
По запросу
6
. .Joint (USA) art. 2VN-2582A-50-00
По запросу
7
Bracket, Master Cylinder (USA) art. 56A-25867-00-00
По запросу
8
Болт art. 5EB-26332-00-00
По запросу
9
Lever 2 (USA) art. 5KE-83922-10-00
По запросу
10
Bolt, Lever (USA) art. 3FV-2589F-00-00
По запросу
11
Гайка Yamaha art. 95617-06100-00
от 368 ₽
12
Tank, Reservoir (USA) art. 3FV-25894-00-00
По запросу
13
Cap, Reservoir (USA) art. 3GM-25852-50-00
По запросу
14
Gasket, Diaphragm (USA) art. 3FV-25854-00-00
По запросу
15
Bush, Diaphragm (USA) art. 2J2-25855-50-00
По запросу
16
Hose, Reservoir (USA) art. 5KE-25895-00-00
По запросу
17
Clip, Pipe 1 (USA) art. 3PA-24356-00-00
По запросу
18
Штуцер тормозного суппорта Yamaha art. 36Y-W0048-00-00
По запросу
19
Болт с фланцем art. 95027-06014-00
По запросу
20
Hose, Brake 1 (USA) art. 5KE-25872-00-00
По запросу
21
Hose, Brake 2 (USA) art. 5KE-25873-00-00
По запросу
22
Joint (USA) art. 3LC-25885-00-00
По запросу
23
Bolt, Union (USA) art. 90401-10038-00
По запросу
24
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
25
Lever, Starter (USA) art. 240-83941-00-00
По запросу
26
Screw, Pan Head (USA) art. 98507-06018-00
По запросу
27
Washer, Plate (USA) art. 90201-12175-00
По запросу
28
Шайба Yamaha art. 92907-06100-00
от 473 ₽
29
Bolt (USA) art. 90109-08398-00
По запросу
30
Holder, Starter Lever (USA) art. 240-83946-00-00
По запросу
31
Cable, Starter 1 (USA) art. 4DP-26331-00-00
По запросу
32
Cable, Starter 2 (USA) art. 4DP-26334-01-00
По запросу
33
Clamp (USA) art. 1UA-82591-00-00
По запросу
