модель 2001 года
- Модель V-max
- Код модели V-MAX (VMX1200N)

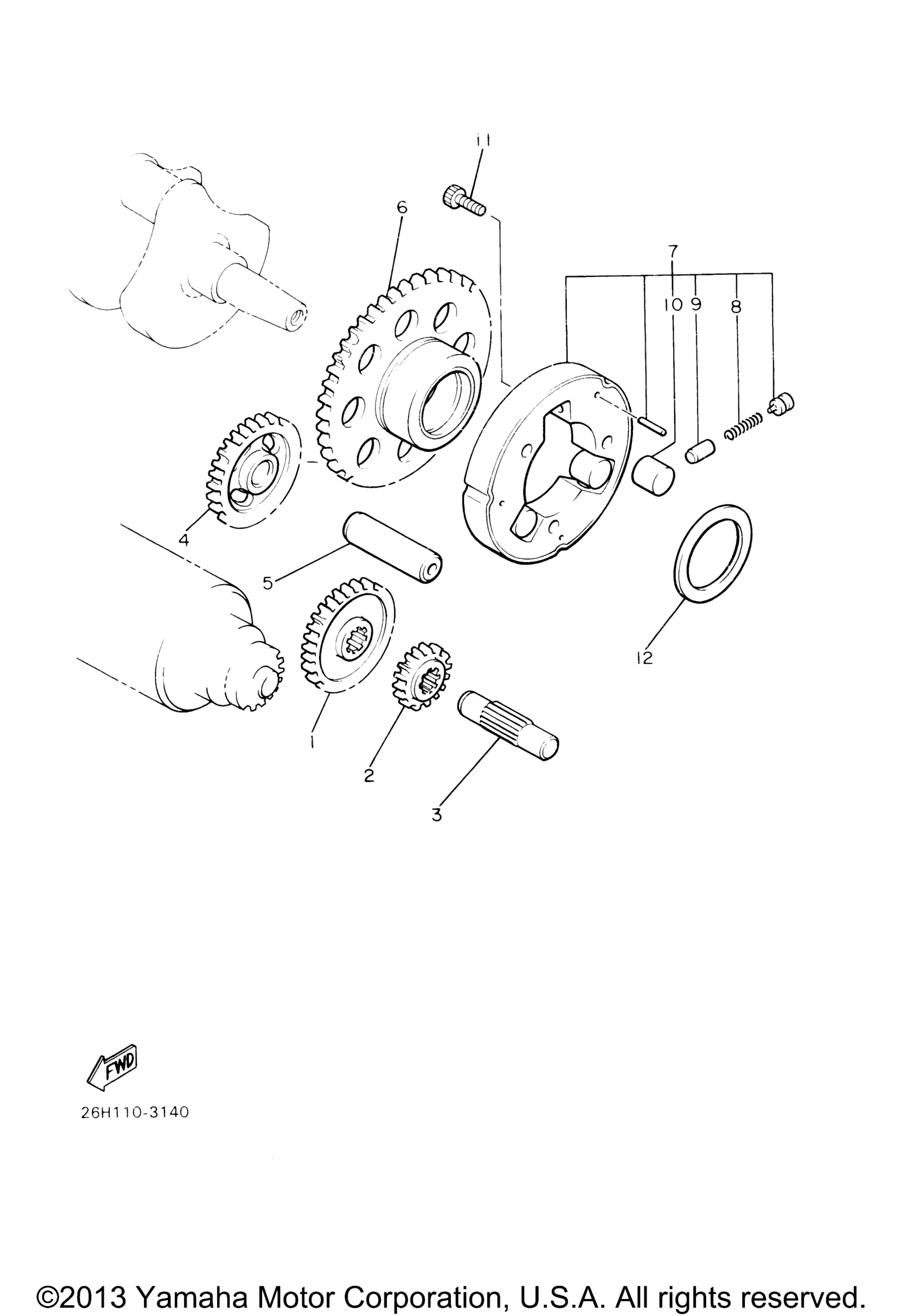

Схема сцепления стартера для V-MAX (VMX1200N)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 2 (42T) art. 26H-15514-00-00
По запросу
2
Gear 3 (13T) art. 26H-15515-00-00
По запросу
3
Shaft 2 art. 26H-15522-00-00
По запросу
4
Gear, Idler 1 (27T) art. 26H-15512-00-00
По запросу
5
Shaft 1 art. 26H-15521-00-00
По запросу
6
Gear, Idler 2 (76T) art. 26H-15517-00-00
По запросу
7
Starter Clutch Outer Assy art. 11H-15580-00-00
По запросу
8
. Spring, Compression art. 90501-04623-00
По запросу
9
. .Cap, Starter Clutch Spring art. 1J7-15583-01-00
По запросу
10
. .Pin, Dowel art. 93615-12088-00
По запросу
11
Bolt art. 91317-08014-00
По запросу
12
Washer, Plate art. 90201-350F3-00
По запросу
