модель 2001 года
- Модель V-STAR 650
- Код модели V-STAR CLASSIC (XVS650ANC) CA

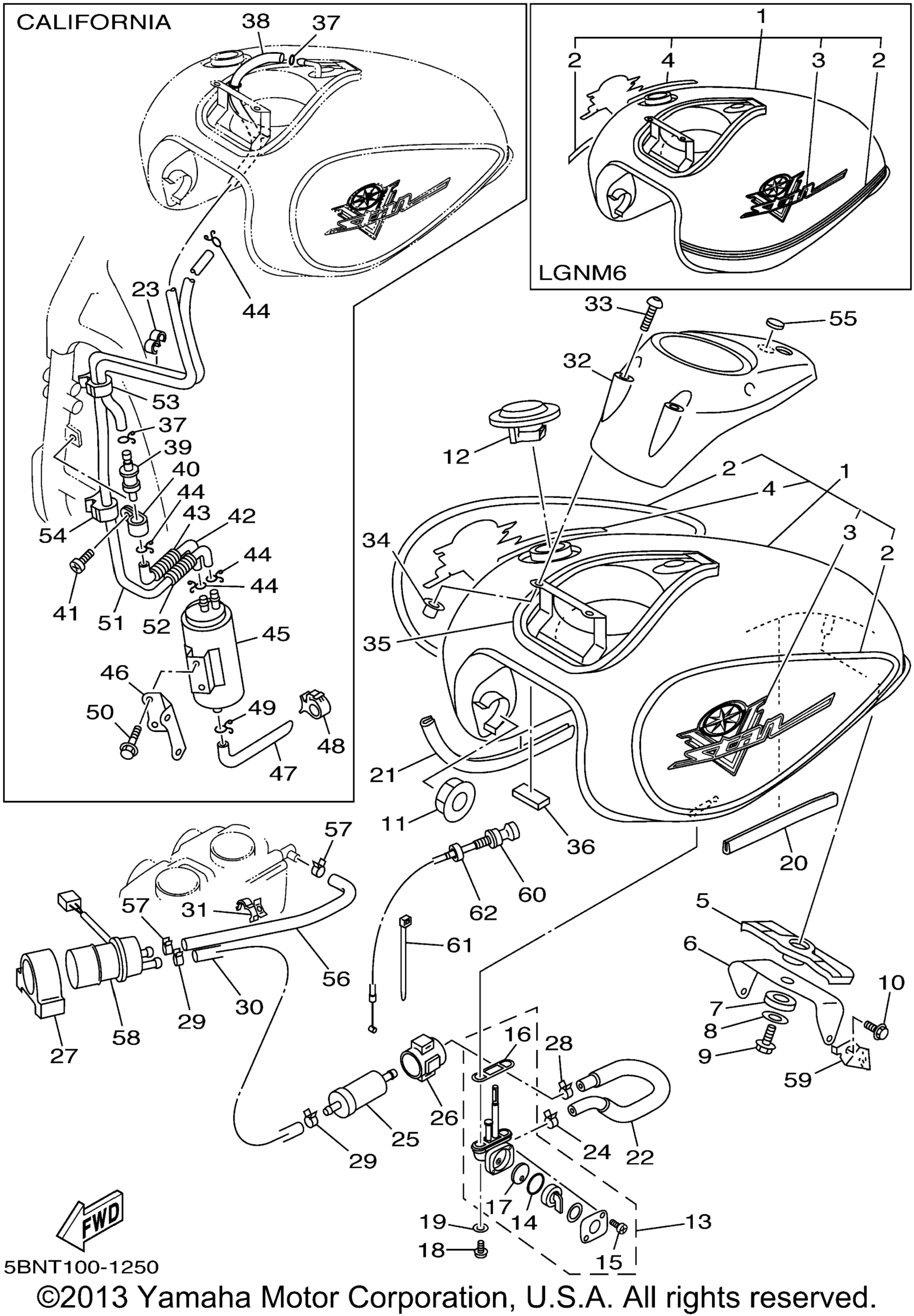

Схема топливного бака для V-STAR CLASSIC (XVS650ANC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp DNPM1(5BNT) art. 4TR-Y2410-T1-W3
По запросу
1
Fuel Tank Comp LGNM6/DNLGM1(5BNT) art. 4TR-Y2410-T1-W4
По запросу
1
Fuel Tank Comp YB (5BNU) art. 4TR-Y2410-12-03
По запросу
1
Fuel Tank Comp DNPM1 (5BNU) art. 4TR-Y2410-12-04
По запросу
1
Fuel Tank Comp LGNM6/DNLGM1 (5BNU) art. 4TR-Y2410-12-05
По запросу
1
Fuel Tank Comp YB(5BNT) art. 4TR-Y2410-T1-W2
По запросу
2
. Graphic Set UR FOR LGNM6 art. 5BN-24240-G0-00
По запросу
2
. Graphic Set UR FOR DNPM1 art. 5BN-24240-F0-00
По запросу
2
. Graphic Set UR FOR YB art. 5BN-24240-E0-00
По запросу
3
. Emblem 1 UR FOR DNPM1 art. 5FB-24161-60-00
По запросу
3
. Emblem 1 UR FOR LGNM6 art. 5FB-24161-70-00
По запросу
3
. Emblem 1 UR FOR YB art. 5FB-24161-30-00
По запросу
4
. Emblem 2 UR FOR YB art. 5FB-24162-30-00
По запросу
4
. Emblem 2 UR FOR DNPM1 art. 5FB-24162-60-00
По запросу
4
. Emblem 2 UR FOR LGNM6 art. 5FB-24162-70-00
По запросу
5
Damper, Locating 2 art. 4TR-24182-00-00
По запросу
6
Bracket, Tank Fitting art. 4TR-2413Y-00-00
По запросу
7
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
8
Washer, Plate art. 90201-06110-00
По запросу
9
Bolt, Button Head art. 92017-06012-00
По запросу
10
Болт с фланцем art. 95817-08016-00
По запросу
11
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
12
Cap Assy (5BNT) art. 5BN-24602-10-00
По запросу
12
Cap Assy (5BNU) art. 4NK-24602-20-00
По запросу
13
Fuel Cock Assy 1 art. 21V-24500-20-00
По запросу
14
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
15
. .Screw, Pan Head art. 98580-03008-00
По запросу
16
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
17
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
18
Screw art. 90149-06011-00
По запросу
19
Washer, Plate art. 90202-05187-00
По запросу
20
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
21
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
22
Pipe 3 art. 4TR-24313-00-00
По запросу
23
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
24
Clip art. 90467-10038-00
По запросу
25
Filter Assy art. 1FK-24560-10-00
По запросу
26
Bracket, Filter art. 1FK-24566-00-00
По запросу
27
Band 1 art. 4EB-24398-00-00
По запросу
28
Clip art. 90467-11044-00
По запросу
29
Clip art. 90467-11044-00
По запросу
30
Pipe, Fuel 1 art. 4TR-24311-00-00
По запросу
31
Clamp art. 90464-15192-00
По запросу
32
Cover, Top art. 4TR-2171A-00-00
По запросу
33
Винт Yamaha art. 90149-05299-00
от 578 ₽
34
Гайка Yamaha art. 90179-05523-00
от 525 ₽
35
Seal art. 4TR-2414G-00-00
По запросу
36
Damper art. 3XV-21717-00-00
По запросу
37
Clip (5BNU) art. 90467-100A1-00
По запросу
38
Pipe 2 (5BNU) art. 5BN-24312-10-00
По запросу
39
Roll Over Valve Assy (5BNU) art. 4WM-24180-00-00
По запросу
40
Зажим Yamaha art. 90464-15014-00
По запросу
41
Screw, Bind (5BNU) art. 98907-05010-00
По запросу
42
Pipe 4 (5BNU) art. 5BN-24314-10-00
По запросу
43
Protector, Pipe (5BNU) art. 5BN-24327-00-00
По запросу
44
Clip (5BNU) art. 90467-100A1-00
По запросу
45
Canister Assy (5BNU) art. 2JU-24170-00-00
По запросу
46
Bracket, Canistor (5BNU) art. 5BN-2419F-00-00
По запросу
47
Pipe 5 (5BNU) art. 5BN-24315-10-00
По запросу
48
Clamp (5BNU) art. 90464-15192-00
По запросу
49
Clip (5BNU) art. 90467-100A1-00
По запросу
50
Болт Yamaha art. 95817-06010-00
от 578 ₽
51
Pipe 3 (5BNU) art. 5BN-24313-00-00
По запросу
52
Protector, Pipe (5BNU) art. 5BN-24327-00-00
По запросу
53
Clamp (5BNU) art. 90464-20191-00
По запросу
54
Clamp (5BNU) art. 90464-15192-00
По запросу
55
Emblem art. 4TR-2413B-00-00
По запросу
56
Hose art. 4TR-14294-00-00
По запросу
57
Clip art. 90467-11044-00
По запросу
58
Fuel Pump Comp art. 3YX-13907-02-00
По запросу
59
Holder, Wire art. 4TR-2637G-00-00
По запросу
60
Cable, Starter 1 art. 4TR-26331-00-00
По запросу
61
Band art. 1UA-82591-00-00
По запросу
62
Nut art. 1VJ-26333-00-00
По запросу
