модель 2001 года
- Модель XT225
- Код модели XT225 (XT225NC) CA

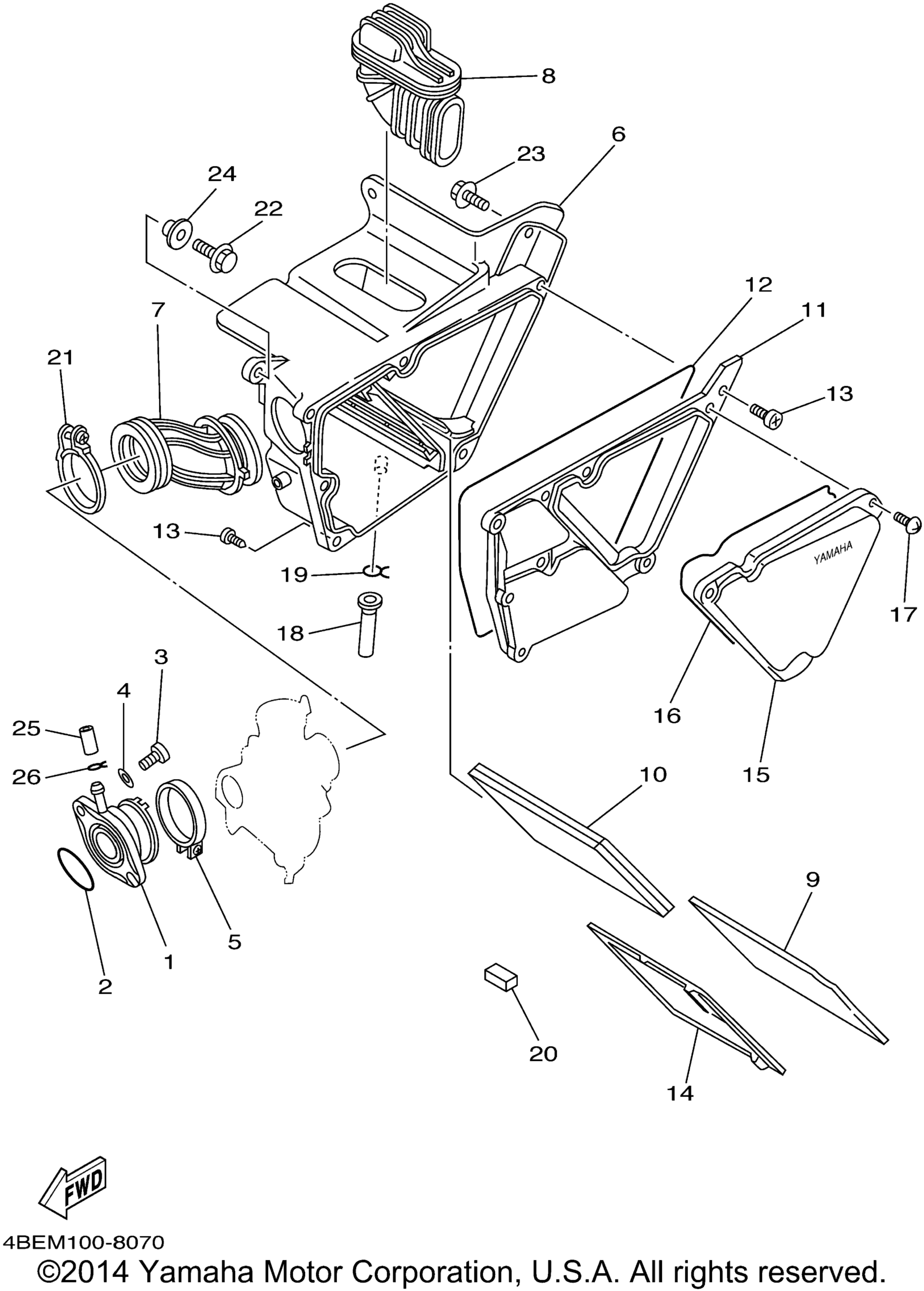

Схема впускной системы для XT225 (XT225NC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 2LN-13586-01-00
По запросу
2
O-Ring art. 93210-35537-00
По запросу
3
Bolt, Button Head art. 92017-06020-00
По запросу
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Hose Clamp Assy art. 90450-49001-00
По запросу
6
Case, Air Cleaner 1 art. 3RW-14411-02-00
По запросу
7
Joint, Air Cleaner 1 art. 3RW-14453-01-00
По запросу
8
Duct art. 1KH-14437-01-00
По запросу
9
Guide art. 1KH-14458-00-00
По запросу
10
Element, Air Cleaner art. 1KH-14451-01-00
По запросу
11
Cap, Cleaner Case 1 art. 4JG-14412-00-00
По запросу
12
Seal art. 51Y-14462-00-00
По запросу
13
Screw, Tapping art. 97707-50620-00
По запросу
14
Plate, Element art. 4JG-14472-00-00
По запросу
15
Cap, Cleaner Case 2 art. 3RW-14422-00-00
По запросу
16
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
17
Screw, Binding art. 90154-05013-00
По запросу
18
Pipe, Drain art. 34X-1443E-00-00
По запросу
19
Clip art. 90467-11106-00
По запросу
20
Seal art. 36Y-14462-00-00
По запросу
21
Clamp, Hose art. 90450-56001-00
По запросу
22
Screw, With Washer art. 90159-06016-00
По запросу
23
Bolt, With Washer art. 90119-06172-00
По запросу
24
Collar art. 90387-07789-00
По запросу
25
Plug, Blind art. 16G-13569-00-00
По запросу
26
Clip art. 90467-10039-00
По запросу
