модель 2001 года
- Модель YZ80
- Код модели YZ80 (YZ80N1)

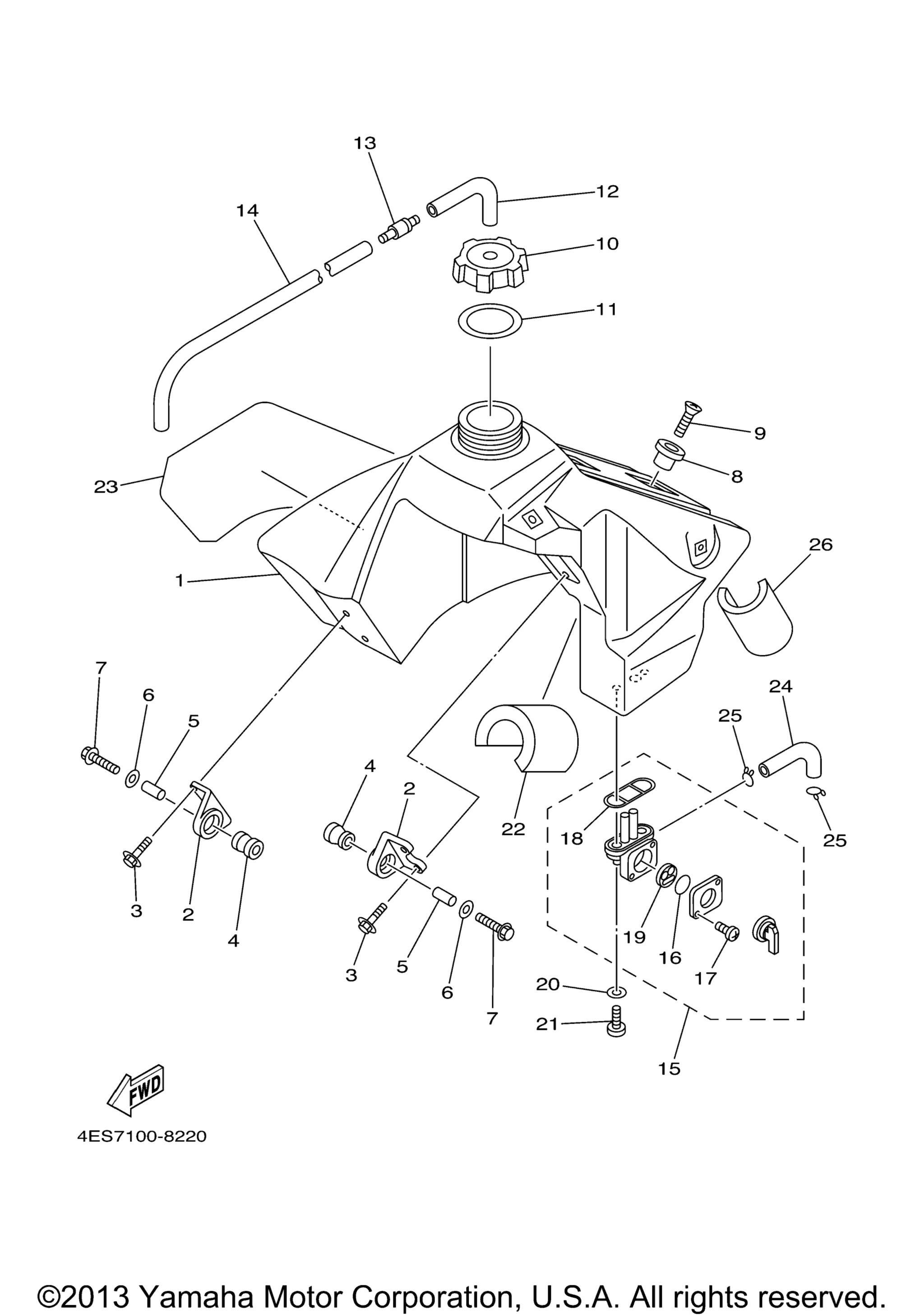

Схема топливного бака для YZ80 (YZ80N1)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp (4ESA) art. 4ES-24110-21-00
По запросу
2
Holder, Damper (4ESA) art. 5XE-24144-00-00
По запросу
3
Болт с фланцем art. 90105-06696-00
По запросу
4
Grommet (4ESA) art. 90480-18549-00
По запросу
5
Collar (4ESA) art. 90387-06027-00
По запросу
6
Washer, Plate (4ESA) art. 90201-063J2-00
По запросу
7
Болт с фланцем art. 95027-06030-00
По запросу
8
Bracket, Seat (4ESA) art. 4EW-2412F-00-00
По запросу
9
Screw, Flat Head (4ESA) art. 98707-06025-00
По запросу
10
Body, Cap (4ESA) art. 5X7-24611-01-00
По запросу
11
Gasket, Cap (4ESA) art. 5X7-24612-00-00
По запросу
12
Hose (L30) (4ESA) art. 5RB-24315-00-00
По запросу
13
Pipe Joint Assy (4ESA) art. 3XJ-24380-00-00
По запросу
14
Hose (L260) (4ESA) art. 90445-092K1-00
По запросу
15
Fuel Cock Assy 1 (4ESA) art. 4DP-24500-10-00
По запросу
16
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
17
. .Screw, Pan Head (4ESA) art. 98580-03008-00
По запросу
18
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
19
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
20
Washer, Plate (4ESA) art. 90202-05187-00
По запросу
21
Screw (4ESA) art. 90149-06011-00
По запросу
22
Damper, Locating 3 (4ESA) art. 3Y0-24183-00-00
По запросу
23
Graphic, Fuel Tank 1 (4ESA) art. 4ES-24244-10-00
По запросу
24
Pipe, Fuel 1 (4ESA) art. 4ES-24311-10-00
По запросу
25
Clip (4ESA) art. 90467-100A1-00
По запросу
26
Damper, Locating 3 (4ESA) art. 2X6-24183-00-00
По запросу
