модель 2001 года
- Модель YZF R6
- Код модели CHAMPIONS LIMITED EDITION (YZFR6SNC) CA

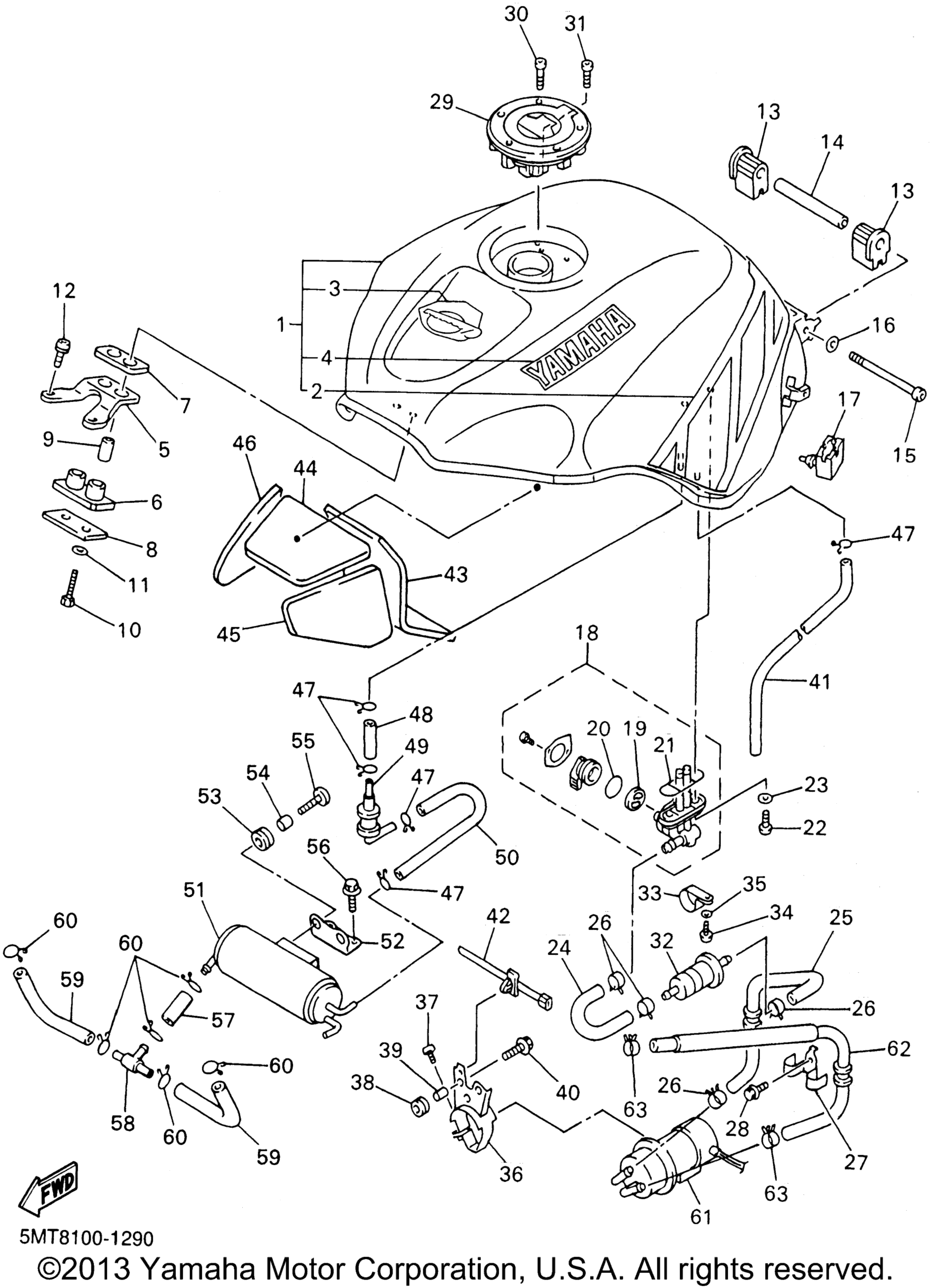

Схема топливной системы Tank Ca для CHAMPIONS LIMITED EDITION (YZFR6SNC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp DPBMC/BWC1 (5MT9) art. 5EB-Y2410-30-09
По запросу
2
. Graphic, Fuel Tank 1 (5MT9) art. 5MT-24244-00-00
По запросу
3
. Emblem 1 (5MT9) art. 5MT-24161-00-00
По запросу
4
. .Emblem, Yamaha (5MT9) art. 4TV-2153A-40-00
По запросу
5
Bracket, Fuel Tank 1 (5MT9) art. 5MT-24191-00-00
По запросу
6
Damper, Locating 1 (5MT9) art. 5EB-24181-00-00
По запросу
7
Damper, Locating 3 (5MT9) art. 2GH-24183-00-00
По запросу
8
Washer, Special (5MT9) art. 2GH-24186-00-00
По запросу
9
Collar (5MT9) art. 90387-06027-00
По запросу
10
Болт Yamaha art. 97017-06030-00
По запросу
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
Screw, With Washer (5MT9) art. 90159-06005-00
По запросу
13
Damper, Locating 3 (5MT9) art. 5EB-24183-00-00
По запросу
14
Collar (5MT9) art. 90387-061W6-00
По запросу
15
Bolt (5MT9) art. 91317-06090-00
По запросу
16
Washer, Plate (5MT9) art. 90201-06050-00
По запросу
17
Damper, Locating 2 (5MT9) art. 5EB-24182-00-00
По запросу
18
Fuel Cock Assy 1 (5MT9) art. 4TV-24500-00-00
По запросу
19
. Valve (5MT9) art. 3XV-24523-00-00
По запросу
20
. Seal, Cock (5MT9) art. 3XV-24534-00-00
По запросу
21
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
22
Screw, Special Shape (5MT9) art. 90149-06008-00
По запросу
23
Washer, Plate (5MT9) art. 90202-05187-00
По запросу
24
Pipe, Fuel 1 (5MT9) art. 5EB-24311-00-00
По запросу
25
Pipe 2 (5MT9) art. 5EB-24312-00-00
По запросу
26
Clip (5MT9) art. 90467-14057-00
По запросу
27
Clamp 1 (5MT9) art. 5EB-2417H-00-00
По запросу
28
Болт с фланцем art. 95027-06012-00
По запросу
29
Cap Assy (5MT9) art. 39P-24602-00-00
По запросу
30
Bolt, Hexagon Socket Head (5MT9) art. 90110-05112-00
По запросу
31
Bolt (5MT9) art. 91317-05010-00
По запросу
32
Filter Assy (5MT9) art. 4TV-24560-00-00
от 290 ₽
33
Clamp, Fuel Pipe 1 (5MT9) art. 4BR-24366-00-00
По запросу
34
Болт Yamaha art. 98517-06012-00
от 500 ₽
35
Шайба Yamaha art. 92907-06600-00
от 221 ₽
36
Bracket, Fuel Pump (5MT9) art. 5EB-24491-00-00
По запросу
37
Screw, Pan Head (5MT9) art. 98517-05010-00
По запросу
38
Grommet (5MT9) art. 90480-13163-00
По запросу
39
Втулка металлическая Yamaha art. 90387-060G7-00
от 935 ₽
40
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
41
Hose (L650) (5MT9) art. 90445-105K7-00
По запросу
42
Хомут с фиксатором art. 90464-10112-00
По запросу
43
Damper, Plate 3 (5MT9) art. 5EB-2414K-00-00
По запросу
44
Damper, Plate 1 (5MT9) art. 5EB-2414H-00-00
По запросу
45
Damper, Side Cover (5MT9) art. 5EB-2411J-00-00
По запросу
46
Damper, Plate 2 (5MT9) art. 5EB-2414J-00-00
По запросу
47
Clip (5MT9) art. 90467-100A1-00
По запросу
48
Pipe 10 (5MT9) art. 4DU-24321-00-00
По запросу
49
Roll Over Valve Assy (5MT9) art. 3UH-24180-00-00
По запросу
50
Pipe 4 (5MT9) art. 5GV-24314-00-00
По запросу
51
Canister Assy (5MT9) art. 5GV-24170-00-00
По запросу
52
Bracket, Canistor (5MT9) art. 5GV-2419F-00-00
По запросу
53
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
54
Collar (5MT9) art. 90387-062L2-00
По запросу
55
Болт Yamaha art. 90110-06200-00
По запросу
56
Болт с фланцем art. 95027-06014-00
По запросу
57
Pipe (5MT9) art. 90445-113K0-00
По запросу
58
Pipe, Joint 1 (5MT9) art. 3H3-24376-00-00
По запросу
59
Pipe (5MT9) art. 5GV-14465-00-00
По запросу
60
Clip (5MT9) art. 90467-100A1-00
По запросу
61
Fuel Pump Comp (5MT9) art. 5EB-13907-02-00
По запросу
62
Hose (5MT9) art. 5EB-14294-00-00
По запросу
63
Clip (5MT9) art. 90467-11044-00
По запросу
