модель 2002 года
- Модель PW80
- Код модели PW80 (PW80P)

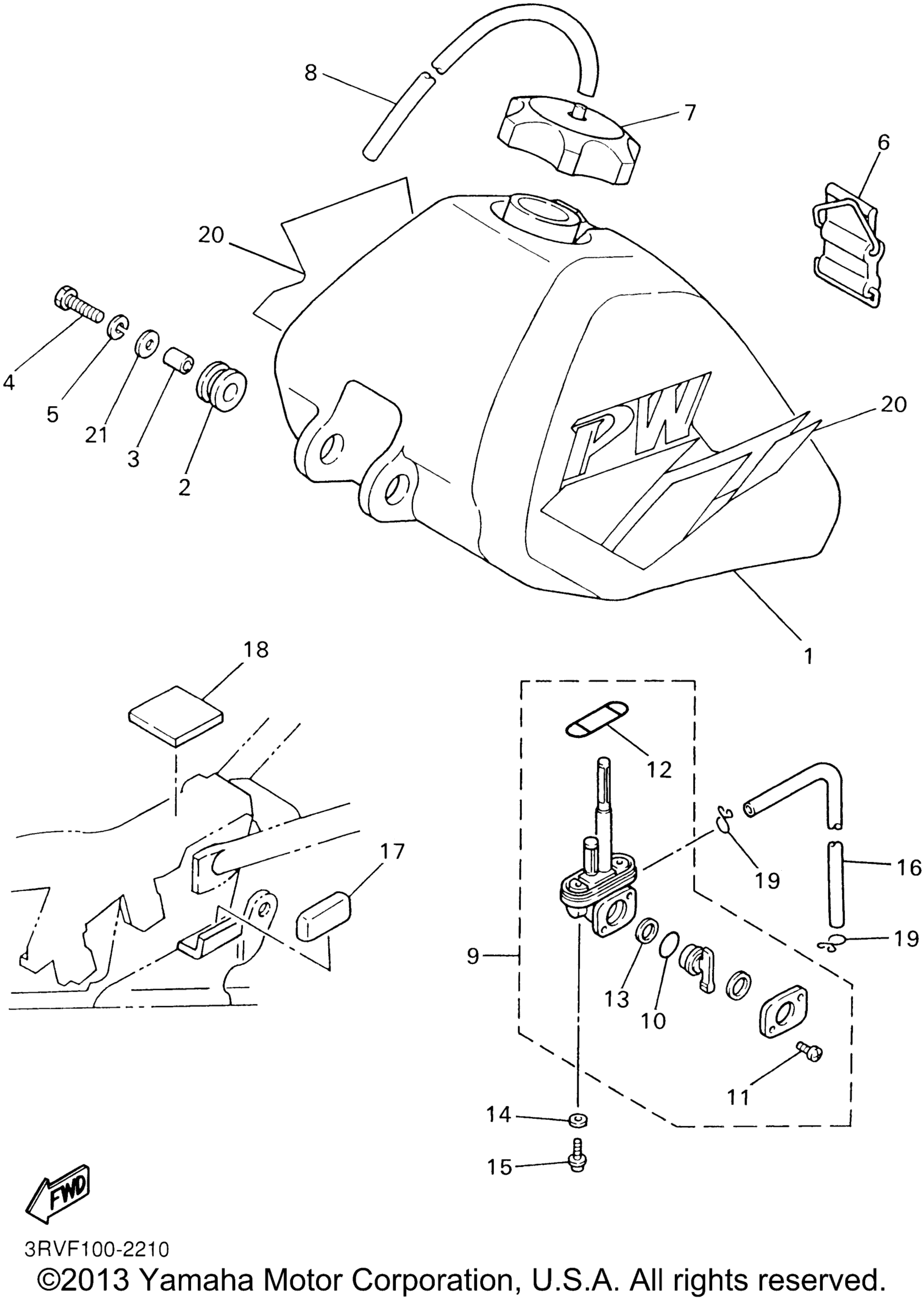

Схема топливного бака для PW80 (PW80P)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp (USA) art. 3RV-24110-20-00
По запросу
2
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
3
Втулка Yamaha art. 90387-07598-00
По запросу
4
Болт Yamaha art. 97017-06030-00
По запросу
5
Шайба Yamaha art. 92907-06100-00
от 473 ₽
6
Band, Tank Fitting 1 (USA) art. 59V-24173-00-00
По запросу
7
Cap Assy (USA) art. 2FG-24610-10-00
По запросу
8
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
9
Fuel Cock Assy 1 (USA) art. 23F-24500-20-00
По запросу
10
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
11
. .Screw, Pan Head (USA) art. 98580-03008-00
По запросу
12
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
13
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
14
Washer, Plate (USA) art. 90202-05187-00
По запросу
15
Screw (USA) art. 90149-06011-00
По запросу
16
Hose (L150) (USA) art. 90445-092K1-00
По запросу
17
Damper, Locating 1 (USA) art. 21W-24181-00-00
По запросу
18
Damper, Locating 3 (USA) art. 51L-28371-00-00
По запросу
19
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
20
Graphic Set (USA) art. 3RV-24240-80-00
По запросу
21
Washer, Plate (USA) art. 90201-06072-00
По запросу
