модель 2002 года
- Модель Road Star
- Код модели ROAD STAR SILVERADO (XV1600ATPC) CA

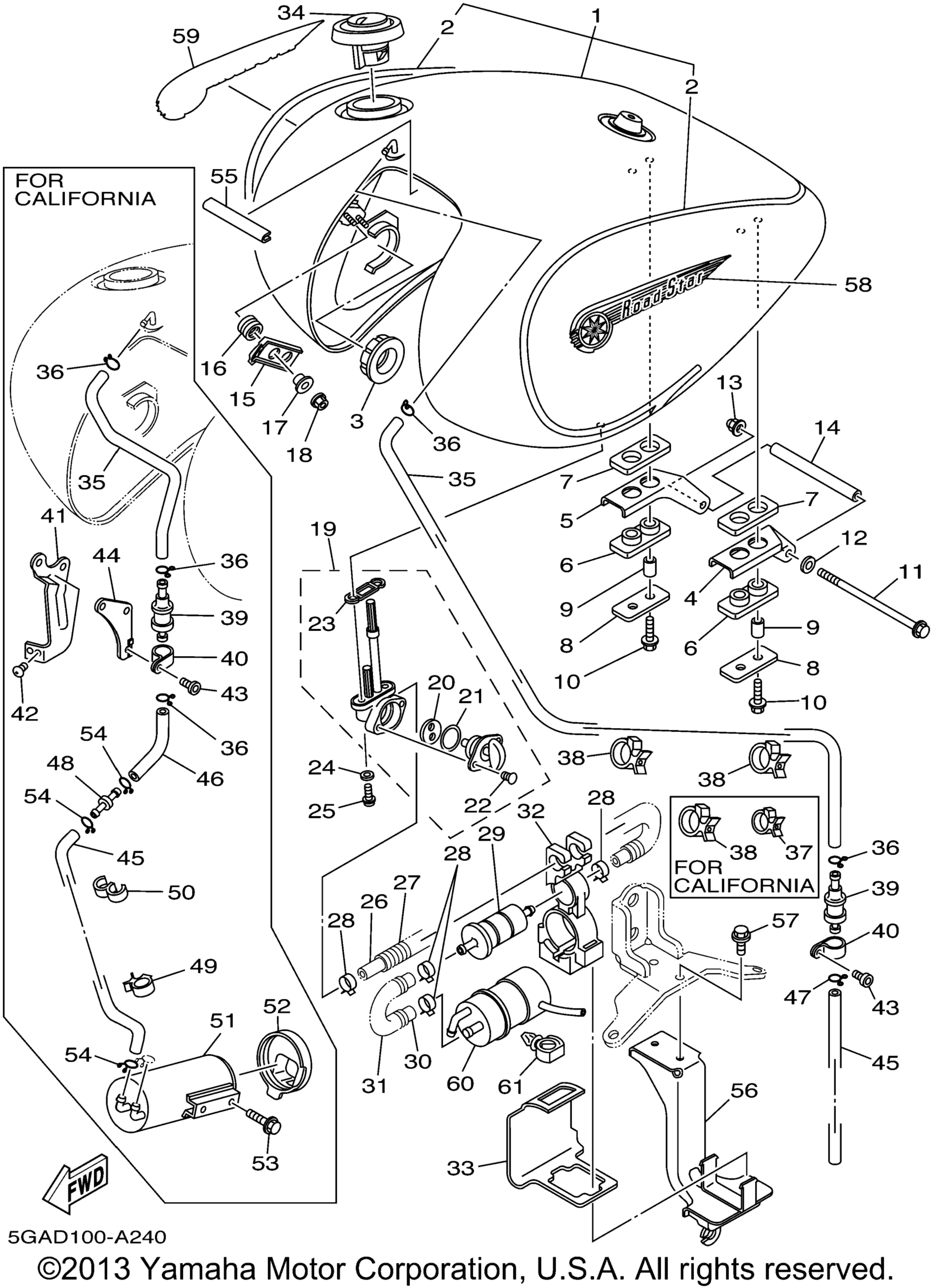

Схема топливного бака для ROAD STAR SILVERADO (XV1600ATPC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR NPW art. 4WM-Y2410-31-X8
По запросу
1
Fuel Tank Comp UR VDBMA art. 4WM-Y2410-31-X7
По запросу
2
. Graphic Set UR NPW art. 4WM-24240-90-00
По запросу
2
. Graphic Set UR VDBMA art. 5GA-24240-30-00
По запросу
3
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
4
Bracket, Fuel Tank 1 art. 4WM-24191-00-00
По запросу
5
Bracket, Fuel Tank 2 art. 4WM-24192-00-00
По запросу
6
Damper, Locating 1 art. 2GH-24181-00-00
По запросу
7
Damper, Locating 3 art. 2GH-24183-00-00
По запросу
8
Washer, Special art. 2GH-24186-00-00
По запросу
9
Collar art. 90387-06553-00
По запросу
10
Bolt, Flange art. 95821-06025-00
По запросу
11
Bolt, Flange art. 95817-06125-00
По запросу
12
Washer, Plate art. 90201-06020-00
По запросу
13
Nut, Crown art. 90176-06055-00
По запросу
14
Collar art. 90387-0615R-00
По запросу
15
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
16
Grommet art. 4WM-24339-00-00
По запросу
17
Collar art. 90387-050T5-00
По запросу
18
Гайка art. 95707-05500-00
По запросу
19
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
20
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
21
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
22
. . Screw, Pan Head art. 98580-03008-00
По запросу
23
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
24
Washer, Plate art. 90202-05187-00
По запросу
25
Screw art. 90149-06011-00
По запросу
26
Pipe, Fuel 1 art. 4WM-24311-00-00
По запросу
27
Spring art. 4WM-24393-00-00
По запросу
28
Clip art. 90467-13133-00
По запросу
29
Filter Assy art. 1FK-24560-10-00
По запросу
30
Pipe 2 art. 4WM-24312-00-00
По запросу
31
Spring art. 4WM-24394-00-00
По запросу
32
Band 1 art. 4WM-24398-00-00
По запросу
33
Cover art. 4WM-24217-00-00
По запросу
34
Cap Assy art. 4NK-24602-20-00
По запросу
35
Pipe 10 (5GAD) art. 4WM-24321-00-00
По запросу
35
Pipe 10 (5GAE) art. 4WM-24321-10-00
По запросу
36
Clip (5GAD) art. 90467-100A1-00
По запросу
37
Clamp (5GAE) art. 90464-15192-00
По запросу
38
Clamp (5GAD) art. 90464-25217-00
По запросу
39
Roll Over Valve Assy art. 4WM-24180-00-00
По запросу
40
Зажим Yamaha art. 90464-15014-00
По запросу
41
Bracket 4 (5GAE) art. 4WM-2148X-00-00
По запросу
42
Винт, головка поддона art. 98507-05008-00
По запросу
43
Винт Yamaha art. 98907-05012-00
По запросу
44
Stay (5GAE) art. 4WM-24662-00-00
По запросу
45
Pipe 11 (5GAE) art. 4WM-24322-00-00
По запросу
45
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
46
Pipe 12 (5GAE) art. 4WM-24323-00-00
По запросу
47
Clip (5GAD) art. 90467-100A1-00
По запросу
48
Joint (5GAE) art. 4XY-14568-00-00
По запросу
49
Clamp (5GAE) art. 90464-15192-00
По запросу
50
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
51
Canister Assy (5GAE) art. 4WM-24170-00-00
По запросу
52
Cover, Canister (5GAE) art. 4WM-2419E-00-00
По запросу
53
Bolt, Flange (5GAE) art. 90105-06009-00
По запросу
54
Clip (5GAE) art. 90467-100A1-00
По запросу
55
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
56
Bracket, Fuel Pump art. 4WM-24491-01-00
По запросу
57
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
58
Emblem art. 4WM-2416B-00-00
По запросу
59
Emblem art. 4WM-2417B-00-00
По запросу
60
Fuel Pump Comp art. 4WM-13907-01-00
По запросу
61
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
