модель 2002 года
- Модель Road Star
- Код модели ROAD STAR (XV1600APC) CA

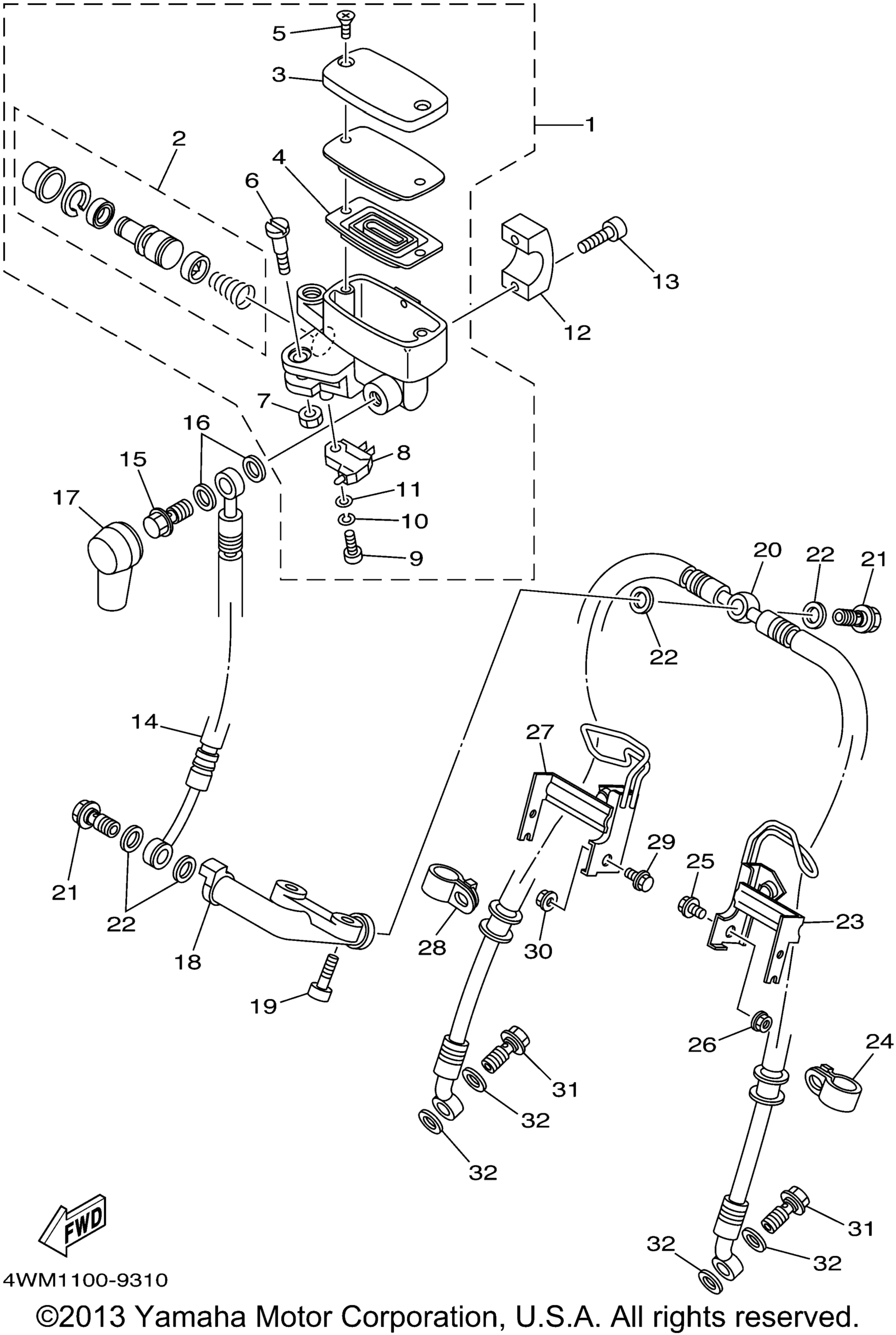

Схема переднего главного цилиндра тормоза для ROAD STAR (XV1600APC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4NK-W2587-02-00
По запросу
2
Ремкомплект тормозной машинки Yamaha art. 4K0-W0041-50-00
По запросу
3
. Reservoir Cap Set art. 4NK-W2585-01-00
По запросу
4
. .Diaphragm, Reservoir art. 4NK-25854-00-00
По запросу
5
. .Screw art. 3D8-2589H-10-00
По запросу
6
. .Bolt, Lever art. 4NK-2589F-00-00
По запросу
7
. Nut, U art. 95604-06100-00
По запросу
8
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
9
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
10
. .Washer, Spring art. 92907-04100-00
По запросу
11
Шайба металлическая art. 92907-04600-00
По запросу
12
Bracket, Master Cylinder art. 4NK-25867-00-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
14
Hose, Brake 1 art. 4WM-25872-00-00
По запросу
15
Bolt, Union art. 90401-10172-00
По запросу
16
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
17
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
18
Joint art. 4NK-25885-00-00
По запросу
19
Болт art. 91317-06020-00
По запросу
20
Hose, Brake 2 art. 4WM-25873-00-00
По запросу
21
Bolt, Union art. 90401-10172-00
По запросу
22
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
23
Holder, Brake Hose 1 art. 4WM-25875-00-00
По запросу
24
Clamp art. 90461-08031-00
По запросу
25
Bolt, Flange art. 90105-06007-00
По запросу
26
Гайка Yamaha art. 90179-08491-00
от 788 ₽
27
Holder, Brake Hose art. 4WM-25886-00-00
По запросу
28
Clamp art. 90461-08031-00
По запросу
29
Bolt, Flange art. 90105-06007-00
По запросу
30
Гайка Yamaha art. 90179-08491-00
от 788 ₽
31
Bolt, Union art. 90401-10172-00
По запросу
32
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
