модель 2002 года
- Модель TT-R225
- Код модели TTR225 (TTR225PC) CA

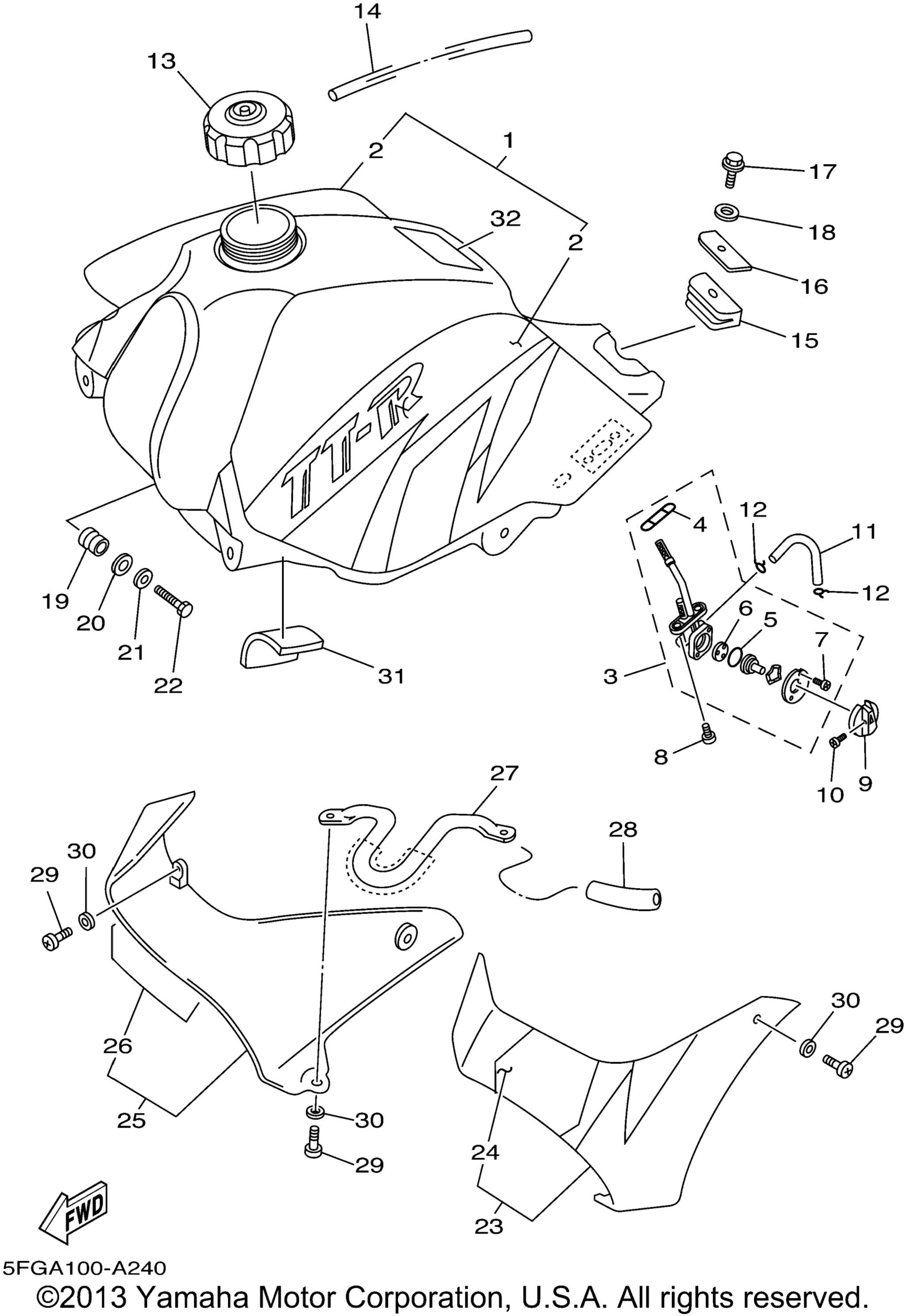

Схема топливного бака для TTR225 (TTR225PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Assy art. 5FG-F4100-30-00
По запросу
2
. Graphic Set art. 5FG-F4240-30-00
По запросу
3
Fuel Cock Assy 1 art. 3RW-24500-01-00
По запросу
4
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
5
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
6
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
7
. .Screw, Pan Head art. 98580-03008-00
По запросу
8
Screw art. 90149-06011-00
По запросу
9
Lever, Cock art. 1YH-F4524-00-00
По запросу
10
Screw, Pan Head art. 98517-03008-00
По запросу
11
Hose art. 90445-12W09-00
По запросу
12
Clip art. 90467-11W03-00
По запросу
13
Cap Assy art. 5CH-F4610-00-00
По запросу
14
Hose art. 90445-09W01-00
По запросу
15
Damper, Locating 2 art. 4VW-F4182-00-00
По запросу
16
Washer, Special art. 4VW-F4186-00-00
По запросу
17
Болт art. 97017-06020-00
По запросу
18
Washer art. 9290M-06100-00
По запросу
19
Grommet art. 90480-15W02-00
По запросу
20
Washer, Special art. 4LR-F4186-00-00
По запросу
21
Washer art. 9290M-06100-00
По запросу
22
Bolt art. 97017-06035-00
По запросу
23
Scoop Air Assy. 1 art. 4VW-F137W-30-00
По запросу
24
. Graphic 3 art. 5FG-F174G-30-00
По запросу
25
Scoop Air Assy. 2 art. 4VW-F137X-30-00
По запросу
26
. Graphic 4 art. 5FG-F174H-30-00
По запросу
27
Bracket, Cover art. 4VW-F139T-00-00
По запросу
28
Damper 2 art. 4VW-F139U-01-00
По запросу
29
Screw, Bind art. 98907-06012-00
По запросу
30
Шайба Yamaha art. 92907-06200-00
от 168 ₽
31
Damper, Plate 1 art. 4VW-F414H-00-00
По запросу
32
Plate, Epa 3 (California) (5FGB) art. 5FG-2179T-30-00
По запросу
