модель 2002 года
- Модель TT-R90
- Код модели TTR90 (TTR90P)

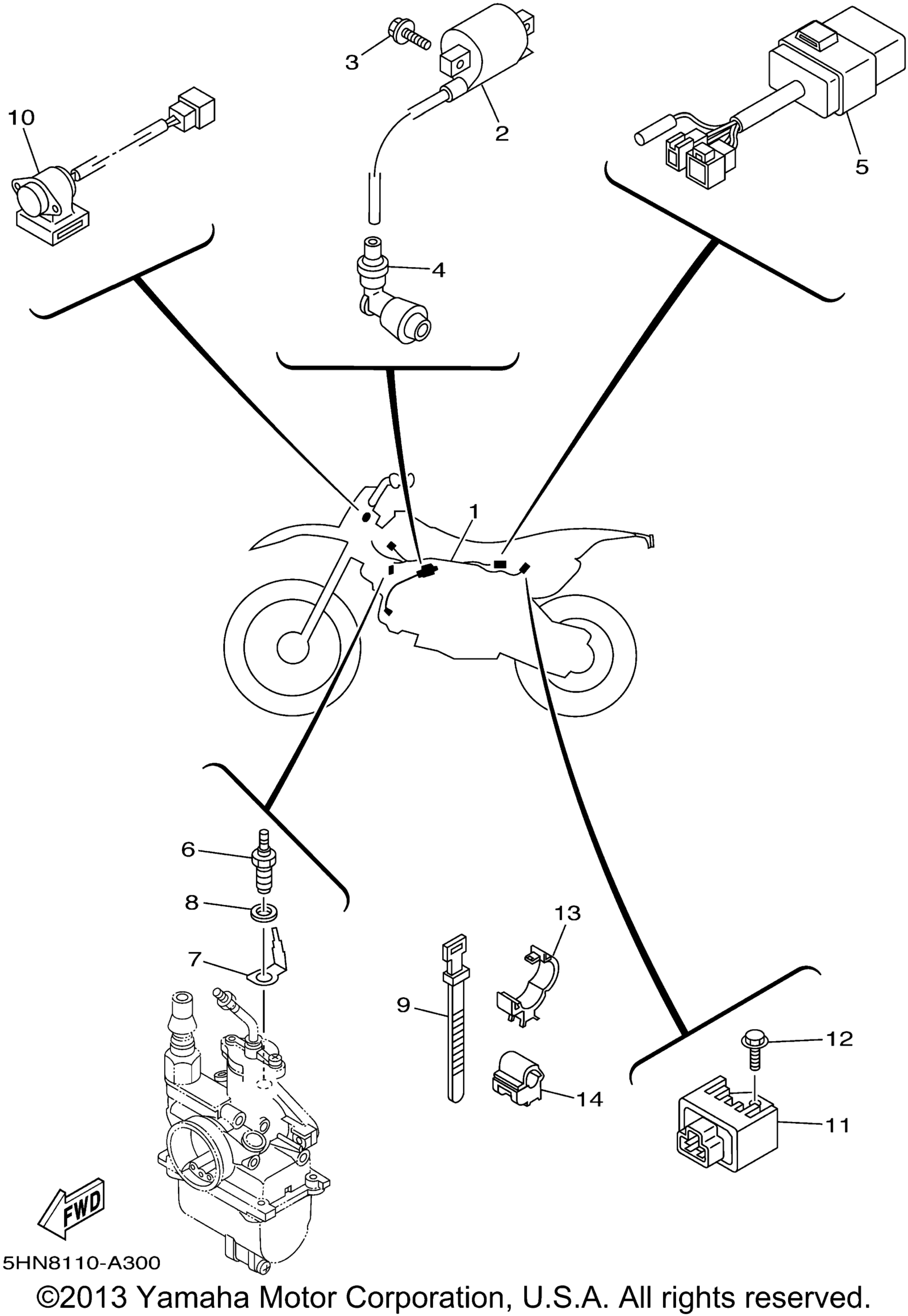

Схема электрооборудования 1 для TTR90 (TTR90P)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire Harness Assy (5HN8) art. 5HN-82590-00-00
По запросу
2
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
3
Bolt, Flange (5HN8) art. 95027-06020-00
По запросу
4
Plug Cap Assy (5HN8) art. 4BP-82370-01-00
По запросу
5
C.D.I. Unit Assy (5HN8) art. 4GL-85540-20-00
По запросу
6
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
7
Terminal 1 (5HN8) art. 5FU-82103-00-00
По запросу
8
Washer, Plate (5HN8) art. 90201-08016-00
По запросу
9
Clamp 1 (5HN8) art. 5Y9-12491-00-00
По запросу
10
Thermo Switch Assy (5HN8) art. 4TR-82560-00-00
По запросу
11
Rectifier & Regulator Assy (5HN8) art. 4CK-81960-01-00
По запросу
12
Болт с фланцем art. 95027-06012-00
По запросу
13
Clamp (5HN8) art. 90464-15192-00
По запросу
14
Clamp (5HN8) art. 90464-05188-00
По запросу
