модель 2002 года
- Модель V-max
- Код модели V-MAX (VMX1200P)

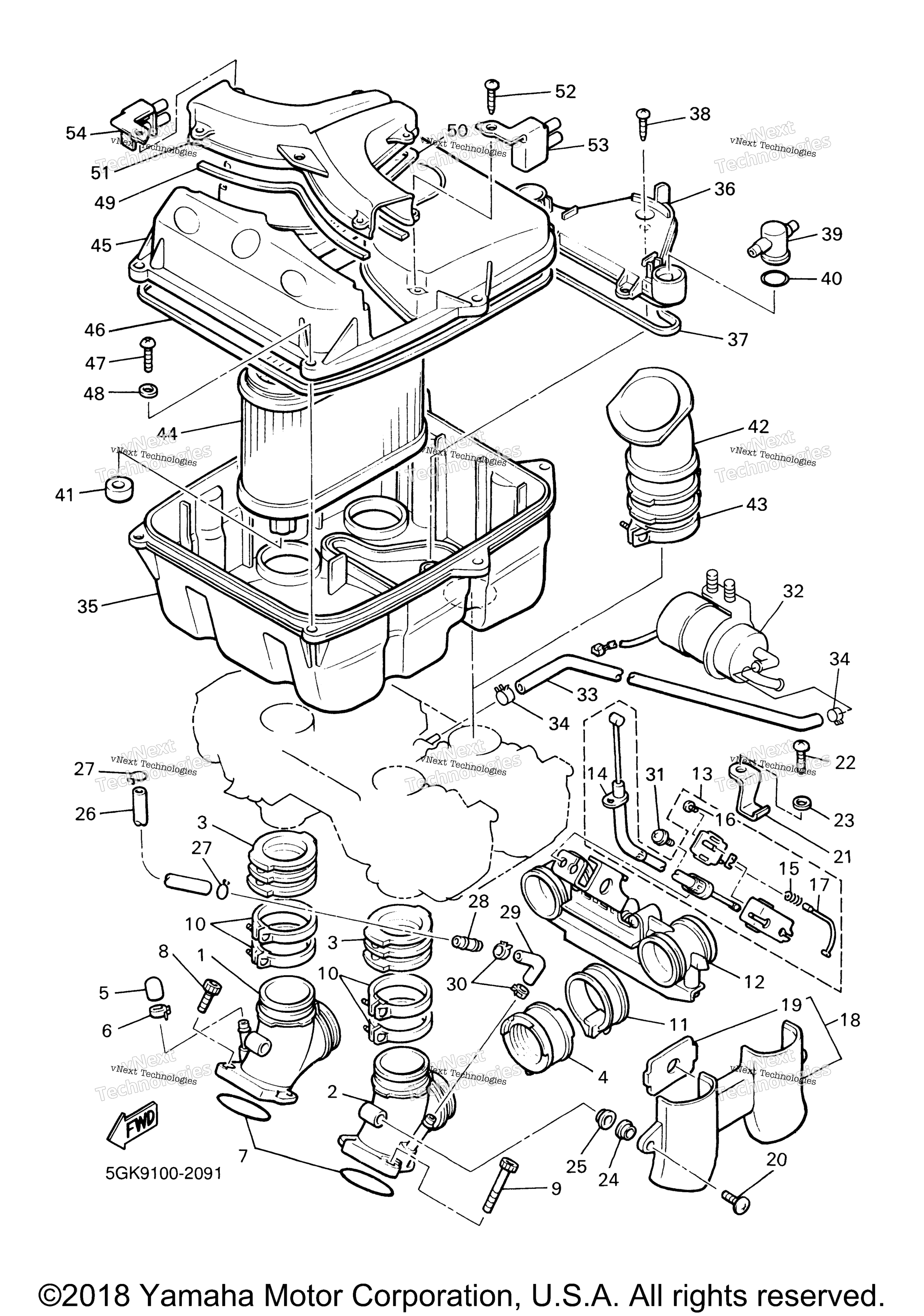

Схема впускной системы для V-MAX (VMX1200P)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 1FK-13586-00-00
По запросу
2
Joint, Carburetor 2 art. 1FK-13596-00-00
По запросу
3
Joint, Carburetor 3 art. 1FK-13597-00-00
от 840 ₽
4
Joint art. 1FK-13595-01-00
По запросу
5
Plug, Blind art. 16G-13569-00-00
По запросу
6
Clip art. 90467-10039-00
По запросу
7
O-Ring art. 93210-45578-00
По запросу
8
Болт art. 91317-06020-00
По запросу
9
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
10
Band art. 90450-53005-00
По запросу
11
Clamp, Hose art. 90460-49274-00
По запросу
12
Valve Assy art. 1UT-13510-00-00
По запросу
13
Cable Pulley Assy art. 1FK-1130E-00-00
По запросу
14
. Cable, Pulley 1 art. 1FK-1130E-00-00
По запросу
15
. Spring, Compression (5GKA) art. 90501-06585-00
По запросу
16
. Bolt, Button Head art. 92017-05010-00
По запросу
17
. Cable, Pulley 2 art. 1FK-1133F-00-00
По запросу
18
Valve Cover Ass’y art. 1FK-13550-00-00
По запросу
19
. Damper art. 1FK-13593-00-00
По запросу
20
Screw, Binding art. 90154-06033-00
По запросу
21
Clamp art. 90462-20149-00
По запросу
22
Screw, Pan Head art. 98517-05010-00
По запросу
23
Washer, Plate art. 92907-05600-00
По запросу
24
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
25
Втулка металлическая Yamaha art. 90387-06500-00
от 830 ₽
26
Hose (L150) art. 90445-082A9-00
По запросу
27
Зажим art. 90467-08021-00
По запросу
28
Nozzle art. 41R-14489-00-00
По запросу
29
Hose (L270) art. 90445-09757-00
По запросу
30
Clip art. 90467-08092-00
По запросу
31
Screw, With Washer art. 90159-05119-00
По запросу
32
Fuel Pump Comp art. 1FK-13907-02-00
По запросу
33
Hose (L220) art. 90445-126E7-00
По запросу
34
Clip art. 90467-10135-00
По запросу
35
Case, Air Cleaner 1 art. 1FK-14411-01-00
По запросу
36
Cover 1 art. 1FK-14417-00-00
По запросу
37
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
38
.Screw, Tapping art. 97707-50614-00
По запросу
39
Joint art. 1FK-14454-00-00
По запросу
40
O-Ring art. 93210-20573-00
По запросу
41
Filter 1 art. 1FK-1445E-00-00
По запросу
42
Joint, Air Cleaner 1 art. 1FK-14453-00-00
По запросу
43
Хомут Yamaha art. 90450-62006-00
По запросу
44
Element, Air Cleaner art. 1FK-14451-00-00
от 3 890 ₽
45
Cap, Cleaner Case 1 art. 1FK-14412-00-00
По запросу
46
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
47
Винт Yamaha art. 98517-05020-00
от 525 ₽
48
Washer, Plate art. 92907-05600-00
По запросу
49
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
50
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
51
Duct art. 1FK-14437-00-00
По запросу
52
.Screw, Tapping art. 97707-50614-00
По запросу
53
Stay art. 1FK-14413-00-00
По запросу
54
Stay 2 art. 1FK-14414-00-00
По запросу
