модель 2002 года
- Модель VIRAGO 250
- Код модели VIRAGO 250 (XV250PC) CA

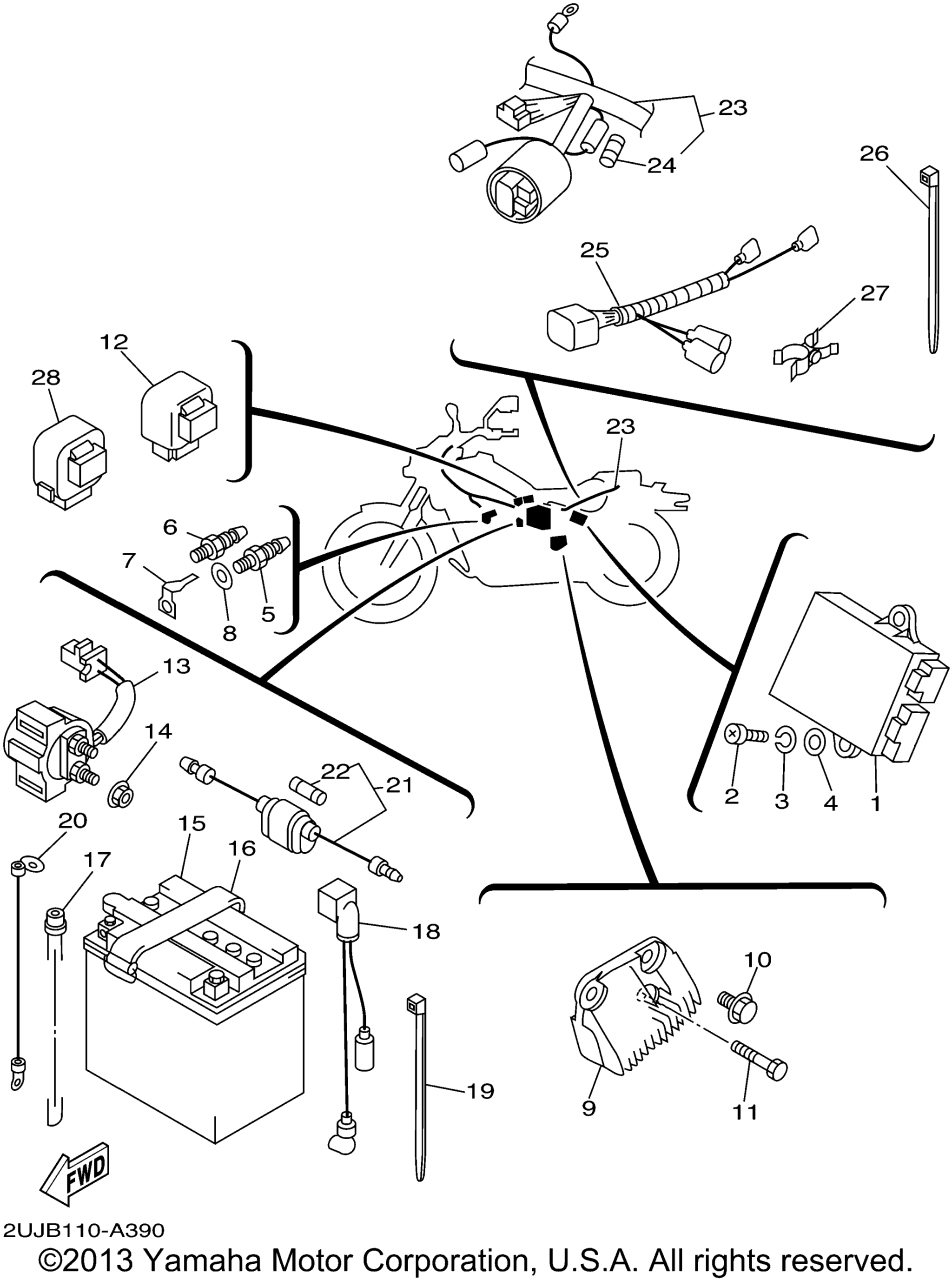

Схема электрооборудования 1 для VIRAGO 250 (XV250PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Igniter Unit Assy art. 2UJ-82305-00-00
По запросу
2
Screw, Pan Head art. 98507-06016-00
По запросу
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Heater Assy (14V-20W) (2UJB) art. 3DM-83790-00-00
По запросу
6
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
7
.Terminal 1 art. 5FU-82103-00-00
По запросу
8
Washer, Plate (2UJB) art. 90201-08016-00
По запросу
9
Rectifier & Regulator Assy art. 3DM-81960-01-00
По запросу
10
Bolt, With Washer art. 97017-06044-00
По запросу
11
Болт Yamaha art. 97017-06030-00
По запросу
12
Relay Assy (2Uj-00) art. 2UJ-81950-01-00
По запросу
13
Starter Relay Assy art. 36Y-81940-00-00
По запросу
14
Nut, Flange art. 95707-06500-00
По запросу
15
Battery Assy (G.S. Gm10-3A-2) art. YB1-0LA20-00-00
По запросу
16
Band, Battery art. 118-82131-00-00
По запросу
17
Hose art. 90445-08719-00
По запросу
18
Wire, Plus Lead art. 2UJ-82115-01-00
По запросу
19
Band art. 1UA-82591-00-00
По запросу
20
Wire, Minus Lead art. 2UJ-82116-00-00
По запросу
21
Fuse Holder Assy art. 2UJ-82150-02-00
По запросу
22
Предохранитель электрический 20А Yamaha art. 1A0-82161-00-00
от 788 ₽
23
Wire Harness Assy (3BGB) art. 3BG-82590-20-00
По запросу
23
Wire Harness Assy (2UJB) art. 2UJ-82590-10-00
По запросу
24
. .Fuse (10A) art. 1E6-82151-00-00
По запросу
25
Wire, Sub Lead art. 2UJ-82509-01-00
По запросу
26
Band (3BGB) art. 1UA-82591-00-00
По запросу
27
Clamp art. 90464-16119-00
По запросу
28
Flasher Relay Assy art. 3GM-83350-03-00
По запросу
