модель 2002 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1PC) CA

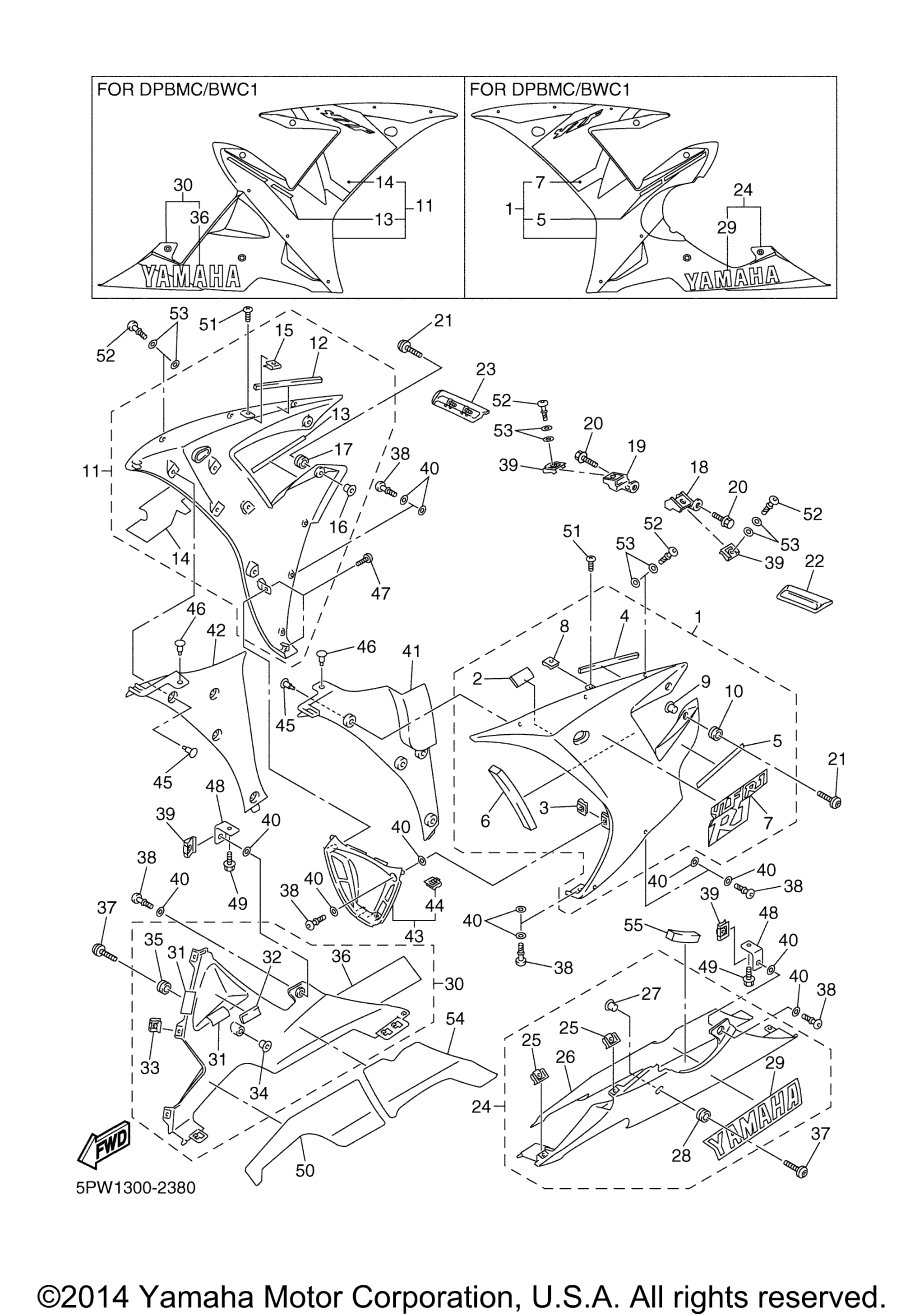

Схема обтекателя 2 для YZF-R1 (YZFR1PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Panel Assembly 1 UR BWC1 FOR VRC1 art. 5PW-Y283U-00-P0
По запросу
1
Panel Assembly 1 UR MBL2 FOR S3 art. 5PW-Y283U-20-P2
По запросу
1
Panel Assembly 1 UR DPBMC FOR DPBMC/BWC1 art. 5PW-Y283U-30-P1
По запросу
2
. Damper art. 1TX-28371-00-00
По запросу
3
. Plate, Spring art. 5PW-2177L-01-00
По запросу
4
. .Seal art. 5PW-28307-00-00
По запросу
5
. .Emblem UR FOR DPBMC/BWC1 art. 5PW-28328-A0-00
По запросу
5
. .Emblem UR FOR S3 art. 5PW-28328-21-00
По запросу
5
. .Emblem UR FOR VRC1 art. 5PW-28328-00-00
По запросу
6
. .Damper art. 5PW-28371-00-00
По запросу
7
. .Graphic 3 UR FOR DPBMC/BWC1 art. 5PW-28393-00-00
По запросу
7
. .Graphic 1 UR FOR S3 art. 5PW-28391-20-00
По запросу
7
. .Graphic 1 UR FOR VRC1 art. 5PW-28391-00-00
По запросу
8
. Nut, Spring art. 90183-05074-00
По запросу
9
. .Collar art. 90387-06159-00
По запросу
10
. Grommet art. 90480-12596-00
По запросу
11
Panel Assembly 2 UR MBL2 FOR S3 art. 5PW-Y283V-20-P2
По запросу
11
Panel Assembly 2 UR BWC1 FOR VRC1 art. 5PW-Y283V-00-P0
По запросу
11
Panel Assembly 2 UR DPBMC FOR DPBMC/BWC1 art. 5PW-Y283V-40-P1
По запросу
12
. .Seal art. 5PW-28307-00-00
По запросу
13
. .Emblem UR FOR S3 art. 5PW-28338-21-00
По запросу
13
. .Emblem UR FOR VRC1 art. 5PW-28338-00-00
По запросу
13
. .Emblem UR FOR DPBMC/BWC1 art. 5PW-28338-A0-00
По запросу
14
. .Graphic 2 UR FOR S3 art. 5PW-28392-20-00
По запросу
14
. .Graphic 2 UR FOR VRC1 art. 5PW-28392-00-00
По запросу
14
. .Graphic 4 UR FOR DPBMC/BWC1 art. 5PW-28394-00-00
По запросу
15
. Nut, Spring art. 90183-05074-00
По запросу
16
. .Collar art. 90387-06159-00
По запросу
17
. Grommet art. 90480-12596-00
По запросу
18
Bracket 1 art. 5PW-2836A-00-00
По запросу
19
Bracket 2 art. 5PW-2836E-00-00
По запросу
20
Bolt, With Washer art. 90119-06226-00
По запросу
21
Screw art. 90149-06302-00
По запросу
22
Protector 1 art. 5PW-2832M-00-00
По запросу
23
Protector 2 art. 5PW-2832N-00-00
По запросу
24
Cover Assy, Under UR DPBMC FOR DPBMC/BWC1 art. 5PW-Y2808-20-P2
По запросу
24
Cover, Lower UR S3 FOR S3 art. 5PW-Y2808-10-P1
По запросу
24
Cover, Lower UR MBL2 FOR VRC1 art. 5PW-Y2808-00-P0
По запросу
25
. Plate, Spring art. 5PW-2177L-01-00
По запросу
26
. .Seat 3 art. 5PW-2848L-00-00
По запросу
27
. .Collar art. 90387-06159-00
По запросу
28
. Grommet art. 90480-12596-00
По запросу
29
. .Emblem, Yamaha UR FOR VRC1 art. 99246-00320-00
По запросу
29
. .Emblem, Yamaha UR FOR DPBMC/BWC1 art. 99241-00320-00
По запросу
29
. .Emblem, Yamaha UR FOR S3 art. 99247-00320-00
По запросу
30
Cover, Under UR S3 FOR S3 art. 5PW-Y2809-11-P1
По запросу
30
Cover, Under UR MBL2 FOR VRC1 art. 5PW-Y2809-01-P0
По запросу
30
Cover Assy 2, Under UR DPBMC FOR DPBMC/BWC1 art. 5PW-Y2809-21-P2
По запросу
31
. Seal 2 art. 1JK-21735-00-00
По запросу
32
. Damper art. 1TX-28371-00-00
По запросу
33
. Plate, Spring art. 5PW-2177L-01-00
По запросу
34
. .Collar art. 90387-06159-00
По запросу
35
. Grommet art. 90480-12596-00
По запросу
36
. .Emblem, Yamaha UR FOR DPBMC/BWC1 art. 99241-00320-00
По запросу
36
. .Emblem, Yamaha UR FOR S3 art. 99247-00320-00
По запросу
36
. .Emblem, Yamaha UR FOR VRC1 art. 99246-00320-00
По запросу
37
Screw art. 90149-06302-00
По запросу
38
Head art. 5PW-28386-00-00
По запросу
39
Plate, Spring art. 5PW-2177L-01-00
По запросу
40
Накладка art. 2TK-21757-00-00
По запросу
41
Panel, Inner 1 art. 5PW-2836K-00-00
По запросу
42
Panel, Inner 2 art. 5PW-2836L-00-00
По запросу
43
Panel, Inner 3 art. 5PW-Y283S-00-00
По запросу
44
. Plate, Spring art. 5PW-2177L-01-00
По запросу
45
Пистон Yamaha art. 90269-06081-00
от 788 ₽
46
Клипса Yamaha art. 90269-07077-00
от 788 ₽
47
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
48
Bracket 3 art. 5PW-2836F-00-00
По запросу
49
Болт с фланцем art. 95817-06012-00
По запросу
50
Seat 4 art. 5PW-2848M-00-00
По запросу
51
Screw, Binding art. 90154-05013-00
По запросу
52
Head art. 5PW-28386-00-00
По запросу
53
Накладка art. 2TK-21757-00-00
По запросу
54
Seat 5 art. 5PW-2848N-00-00
По запросу
55
.Damper 1 art. 5PW-2834E-00-00
По запросу
