модель 2003 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV1700PCRC) CA

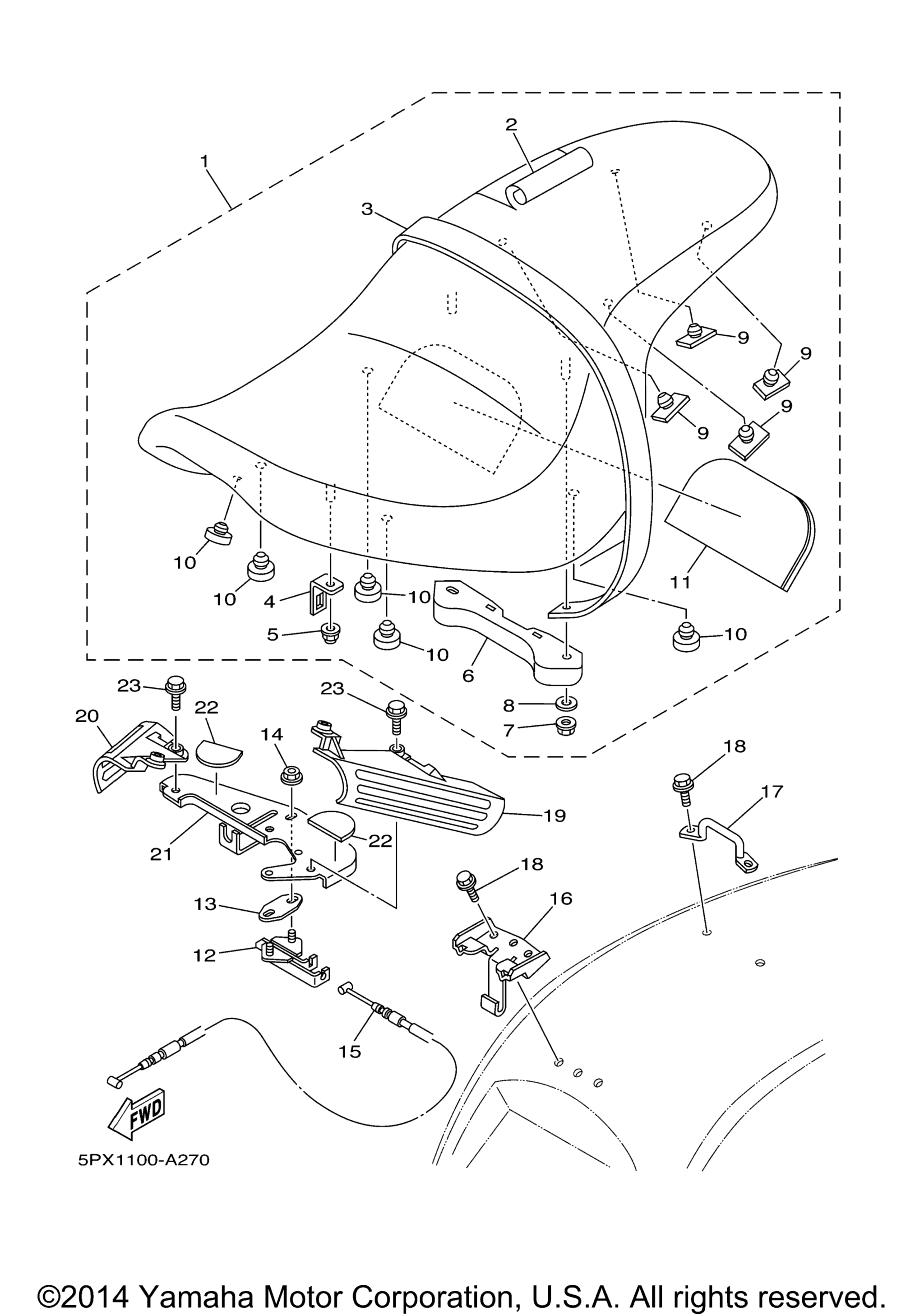

Схема сиденья для ROAD STAR WARRIOR (XV1700PCRC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy art. 5PX-24730-00-00
По запросу
2
. .Seat Cover Comp art. 5PX-2470F-00-00
По запросу
3
. .Seat Band Assy art. 5PX-24720-00-00
По запросу
4
. .Stay, Rear art. 5PX-24719-00-00
По запросу
5
. Nut, Flange art. 95707-06500-00
По запросу
6
. .Stay, Seat art. 5PX-2471A-00-00
По запросу
7
. Nut, Self U-Flange art. 95607-06200-00
По запросу
8
. Washer Plain art. 90201-06380-00
По запросу
9
Прокладка амортизирующая Yamaha art. 509-24724-00-00
от 1 134 ₽
10
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
11
. .Damper, Seat art. 5PX-24723-01-00
По запросу
12
Seat Lock Assy art. 4BP-24780-00-00
По запросу
13
Plate art. 4BP-24792-00-00
По запросу
14
Nut, Flange art. 95707-06500-00
По запросу
15
Cable, Seat Lock art. 5PX-2478E-00-00
По запросу
16
Bracket art. 5PX-2475N-00-00
По запросу
17
Bracket 6 art. 5PX-2475R-00-00
По запросу
18
Bolt, Flange art. 95027-08016-00
По запросу
19
Protector, 1 art. 5PX-2476U-00-00
По запросу
20
Protector, 2 art. 5PX-2476V-00-00
По запросу
21
Bracket, Seat 1 art. 5PX-21341-00-00
По запросу
22
Seal 2 art. 5PX-21735-00-00
По запросу
23
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
