модель 2003 года
- Модель Road Star
- Код модели ROAD STAR (XV1600ARC) CA

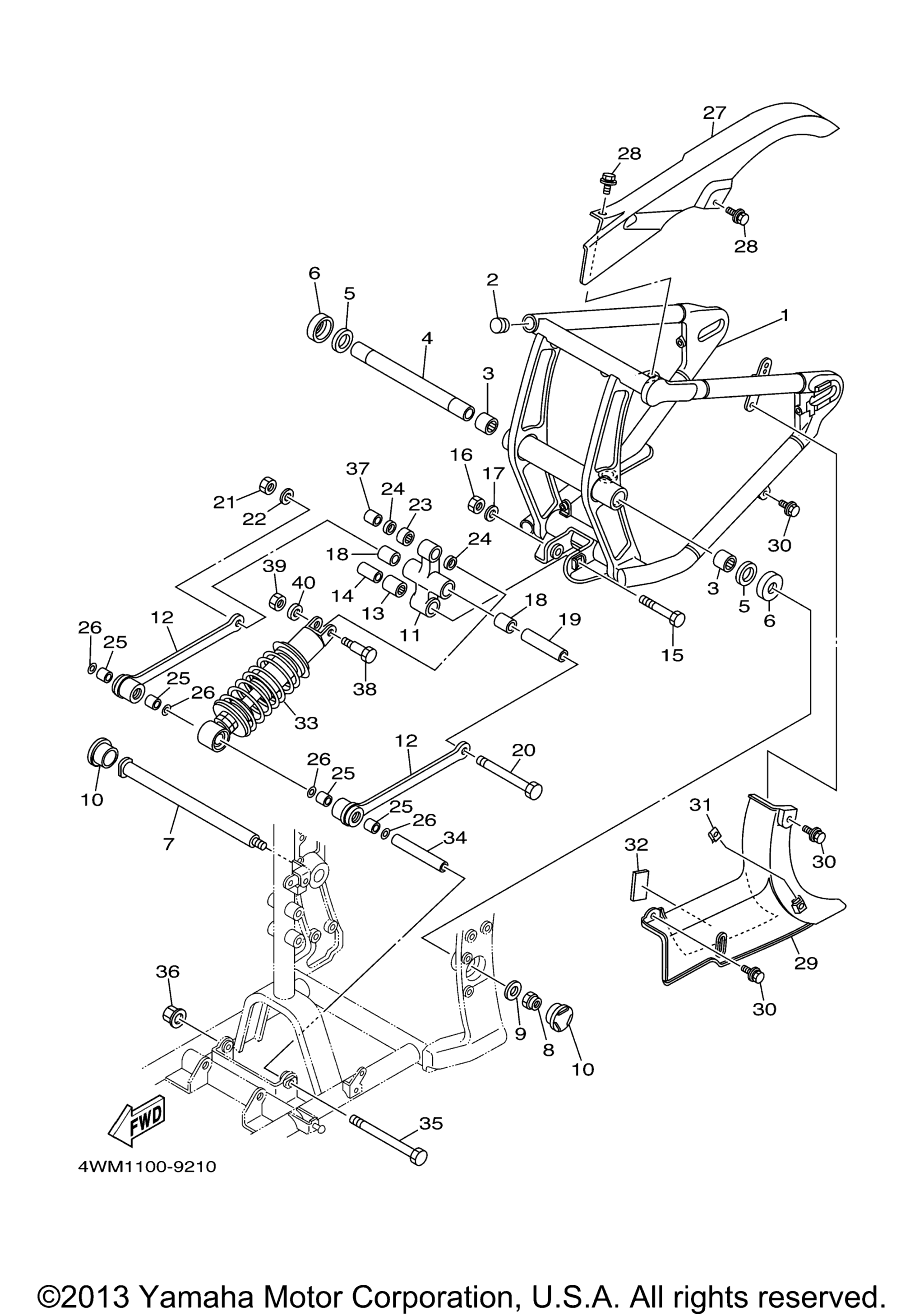

Схема задней части ARM SUSPENSION для ROAD STAR (XV1600ARC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 4WM-22110-00-00
По запросу
2
Крышка рулевой колонки Yamaha art. 90336-28053-00
По запросу
3
Bearing art. 93317-42550-00
По запросу
4
Bush art. 4WM-22184-00-00
По запросу
5
Shim art. 3XV-22127-00-00
По запросу
6
Cover, Thrust 1 art. 3FV-22128-00-00
По запросу
7
Axle, Wheel art. 3GM-25381-10-00
По запросу
8
Nut, Self-Locking art. 90185-18009-00
По запросу
9
Washer, Plate art. 90201-18264-00
По запросу
10
Cover art. 4KM-2219X-00-00
По запросу
11
Arm, Relay art. 4WM-2217A-00-00
По запросу
12
Arm 1 art. 4WM-2217M-00-00
По запросу
13
Подшипник Yamaha art. 93317-42060-00
По запросу
14
Collar art. 90387-122J6-00
По запросу
15
Bolt art. 90101-12002-00
По запросу
16
Nut, U art. 95617-12100-00
По запросу
17
Шайба Yamaha art. 90201-127J6-00
от 987 ₽
18
Bearing art. 93317-41761-00
По запросу
19
Collar art. 90387-126T1-00
По запросу
20
Bolt art. 90101-12673-00
По запросу
21
Nut, U art. 95617-12100-00
По запросу
22
Washer, Plate art. 90201-126A7-00
По запросу
23
Bearing art. 93317-31771-00
По запросу
24
Сальник Yamaha art. 93109-17071-00
от 935 ₽
25
Bush, Bimetal Formed art. 90384-18157-00
По запросу
26
O-Ring art. 93210-18327-00
По запросу
27
Case, Chain art. 4WM-22311-00-00
По запросу
28
Bolt, With Washer art. 90119-06217-00
По запросу
29
Case, Chain 2 art. 5VN-22312-00-00
По запросу
30
Bolt, With Washer art. 90119-06001-00
По запросу
31
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
32
Damper art. 22F-2139X-00-00
По запросу
33
Shock Absorber Assy, Rear art. 4WM-22210-00-00
По запросу
34
Collar art. 90387-1214E-00
По запросу
35
Bolt art. 90101-12695-00
По запросу
36
Nut, Self-Locking art. 95607-12200-00
По запросу
37
Collar art. 90387-127W0-00
По запросу
38
Bolt art. 90101-10659-00
По запросу
39
Nut, U art. 95617-10100-00
По запросу
40
Шайба, пластина art. 90201-101J1-00
По запросу
