модель 2003 года
- Модель V-max
- Код модели V-MAX (VMX1200RC) CA

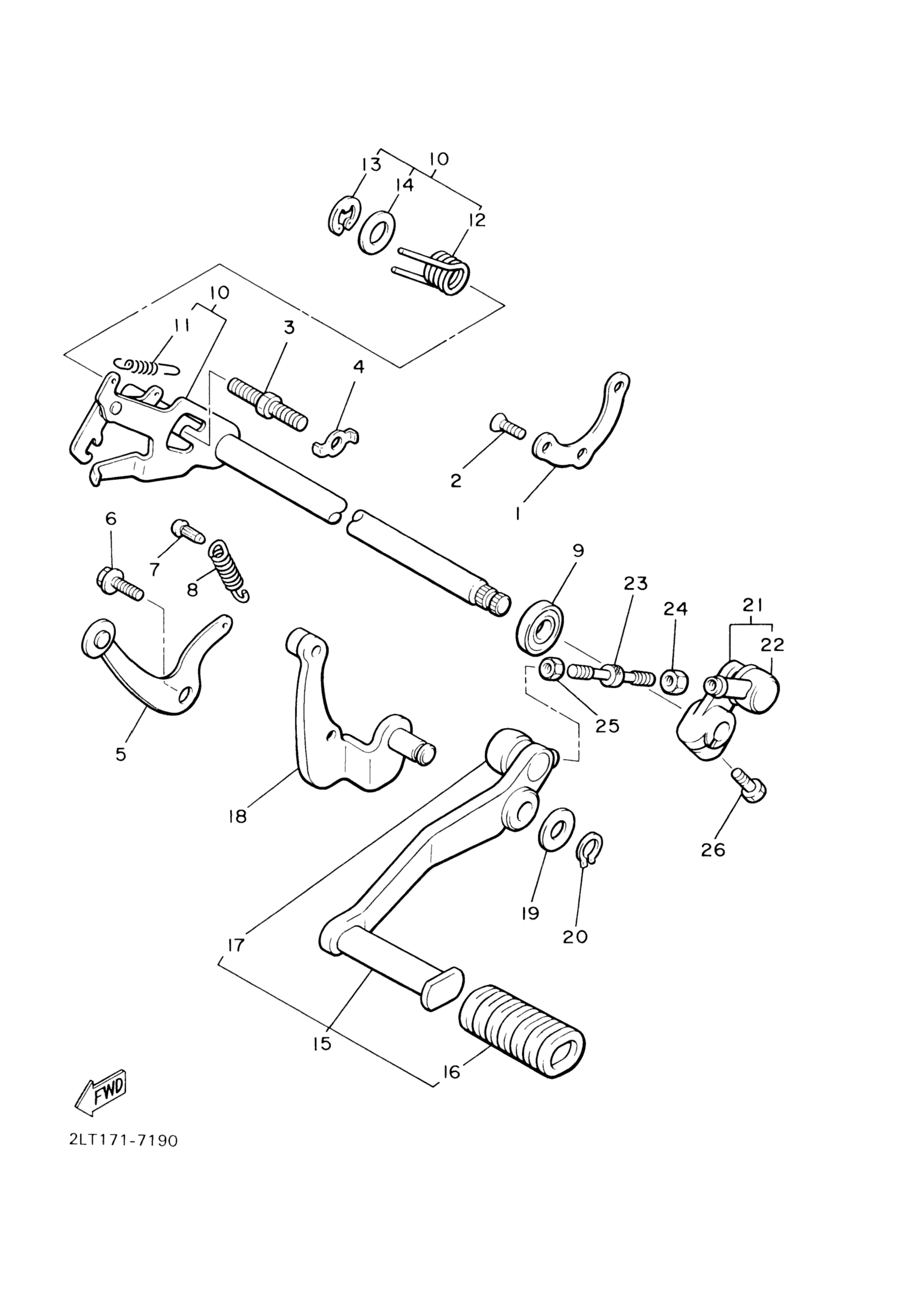

Схема вала переключения передач для V-MAX (VMX1200RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stopper, Shift Bar art. 26H-18536-00-00
По запросу
2
Screw, Flat Head art. 98707-06016-00
По запросу
3
Bolt art. 90109-08441-00
По запросу
4
Washer, Lock art. 90215-08115-00
По запросу
5
Stopper Lever Assy art. 26H-18140-02-00
По запросу
6
Bolt art. 90109-06036-00
По запросу
7
Hook, Spring art. 132-16346-00-00
По запросу
8
Spring, Tension art. 90506-13312-00
По запросу
9
Сальник Yamaha art. 93102-12321-00
от 290 ₽
10
Shift Shaft Assy art. 1FK-18101-01-00
По запросу
11
.Spring, Tension art. 90506-08227-00
По запросу
12
.Spring, Torsion art. 90508-32588-00
По запросу
13
Circlip art. 99061-10600-00
По запросу
14
Washer, Plate art. 90201-127E1-00
По запросу
15
Shift Pedal Assy art. 1FK-18110-00-00
По запросу
16
.Cover, Shift Pedal art. 22N-18113-00-00
По запросу
17
.Cover, Dust art. 2H9-18154-00-00
По запросу
18
Bracket art. 1FK-18128-00-00
По запросу
19
Washer, Plate art. 90201-124E4-00
По запросу
20
Стопор Yamaha art. 99009-12400-00
от 578 ₽
21
Lever, Shift 4 art. 1FK-18152-00-00
По запросу
22
.Cover, Dust art. 2H9-18154-00-00
По запросу
23
Rod, Shift art. 42X-18115-00-00
По запросу
24
. Nut art. 9538R-06700-00
По запросу
25
Гайка Yamaha art. 90170-06228-00
По запросу
26
Болт art. 97017-06020-00
По запросу
