модель 2003 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100RC) CA

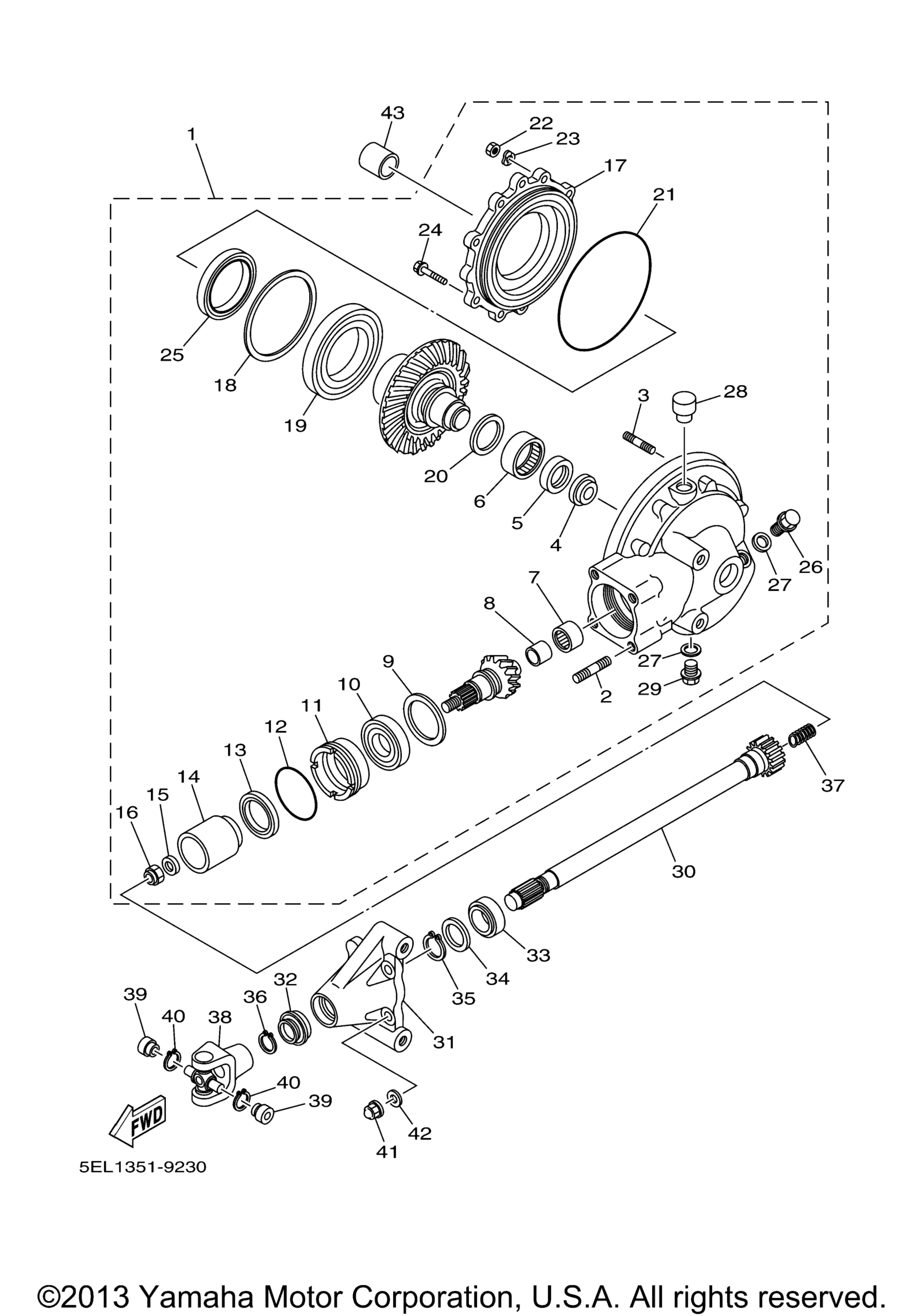

Схема приводного вала для V-STAR 1100 CUSTOM (XVS1100RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Axle Gear Case Assy art. 5EL-46101-00-00
По запросу
2
. . Bolt, Stud art. 90116-10361-00
По запросу
3
. . .Bolt, Stud art. 95617-08620-00
По запросу
4
. Collar, Guide art. 5EL-46153-00-00
По запросу
5
Сальник Yamaha art. 93101-30084-00
По запросу
6
. .Bearing art. 93311-43729-00
По запросу
7
. . .Bearing Assy art. 2H7-46102-00-00
По запросу
8
. Race, Inner art. 2H7-46122-00-00
По запросу
9
. .Shim, Thrust (0.30T) UR art. 1J7-17537-Y0-30
По запросу
9
. .Shim, Thrust (0.40T) UR art. 1J7-17537-Y0-40
По запросу
9
. .Shim, Thrust (0.50T) UR art. 1J7-17537-Y0-50
По запросу
10
. .Bearing art. 93306-30533-00
По запросу
11
. .Retainer, Bearing art. 4H7-46125-00-00
По запросу
12
Кольцо уплотнительное Yamaha art. 93210-60426-00
По запросу
13
Сальник Yamaha art. 93101-38098-00
По запросу
14
. .Coupling, Gear art. 4H7-46123-01-00
По запросу
15
. Washer, Plate art. 90201-14632-00
По запросу
16
Гайка Yamaha art. 90185-14070-00
По запросу
17
. Housing, Bearing art. 4H7-46152-00-00
По запросу
18
. .Shim, Ring Gear (0.50T) UR art. 1J7-46117-Y0-50
По запросу
18
. .Shim, Ring Gear (0.40T) UR art. 1J7-46117-Y0-40
По запросу
18
. .Shim, Ring Gear (0.25T) UR art. 1J7-46117-Y0-25
По запросу
18
. .Shim, Ring Gear (0.30T) UR art. 1J7-46117-Y0-30
По запросу
19
. .Bearing art. 93316-01403-00
По запросу
20
. .Shim, Thrust (1.8T) UR art. 22U-46118-00-18
По запросу
20
. .Shim, Thrust (1.6T) UR art. 22U-46118-00-16
По запросу
20
. .Shim, Thrust (2.0T) UR art. 22U-46118-00-20
По запросу
20
. .Shim, Thrust (1.4T) UR art. 22U-46118-00-14
По запросу
20
. .Shim, Thrust (1.2T) UR art. 22U-46118-00-12
По запросу
21
. O-Ring art. 93211-44348-00
По запросу
22
. Nut art. 95337-08600-00
По запросу
23
. .Washer art. 92907-08700-00
По запросу
24
Болт с фланцем art. 95817-10025-00
По запросу
25
Сальник Yamaha art. 93102-70167-00
По запросу
26
Сливная пробка Yamaha art. 90340-14132-00
По запросу
27
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
28
. .Breather Comp art. 56W-17590-00-00
По запросу
29
. . Plug, Straight Screw art. 3LJ-13455-00-00
По запросу
30
Shaft Drive Assy art. 5EL-46171-00-00
По запросу
31
Cover, Housing art. 5EL-46154-00-00
По запросу
32
Cover, Dust art. 5EL-46297-00-00
По запросу
33
Oil Seal art. 93108-43014-00
По запросу
34
Washer, Plate art. 90201-266L1-00
По запросу
35
Circlip art. 99009-26400-00
По запросу
36
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
37
Spring, Compression art. 90501-16491-00
По запросу
38
Cross Joint Comp art. 4X7-46180-00-00
По запросу
39
Bearing art. 93399-99926-00
По запросу
40
Стопорное кольцо Yamaha art. 93440-20088-00
По запросу
41
Nut, Crown art. 90176-10075-00
По запросу
42
Шайба Yamaha art. 92990-10600-00
от 368 ₽
43
Collar art. 90387-172A5-00
По запросу
