модель 2003 года
- Модель V-STAR 650
- Код модели V-STAR CLASSIC (XVS650ARC) CA

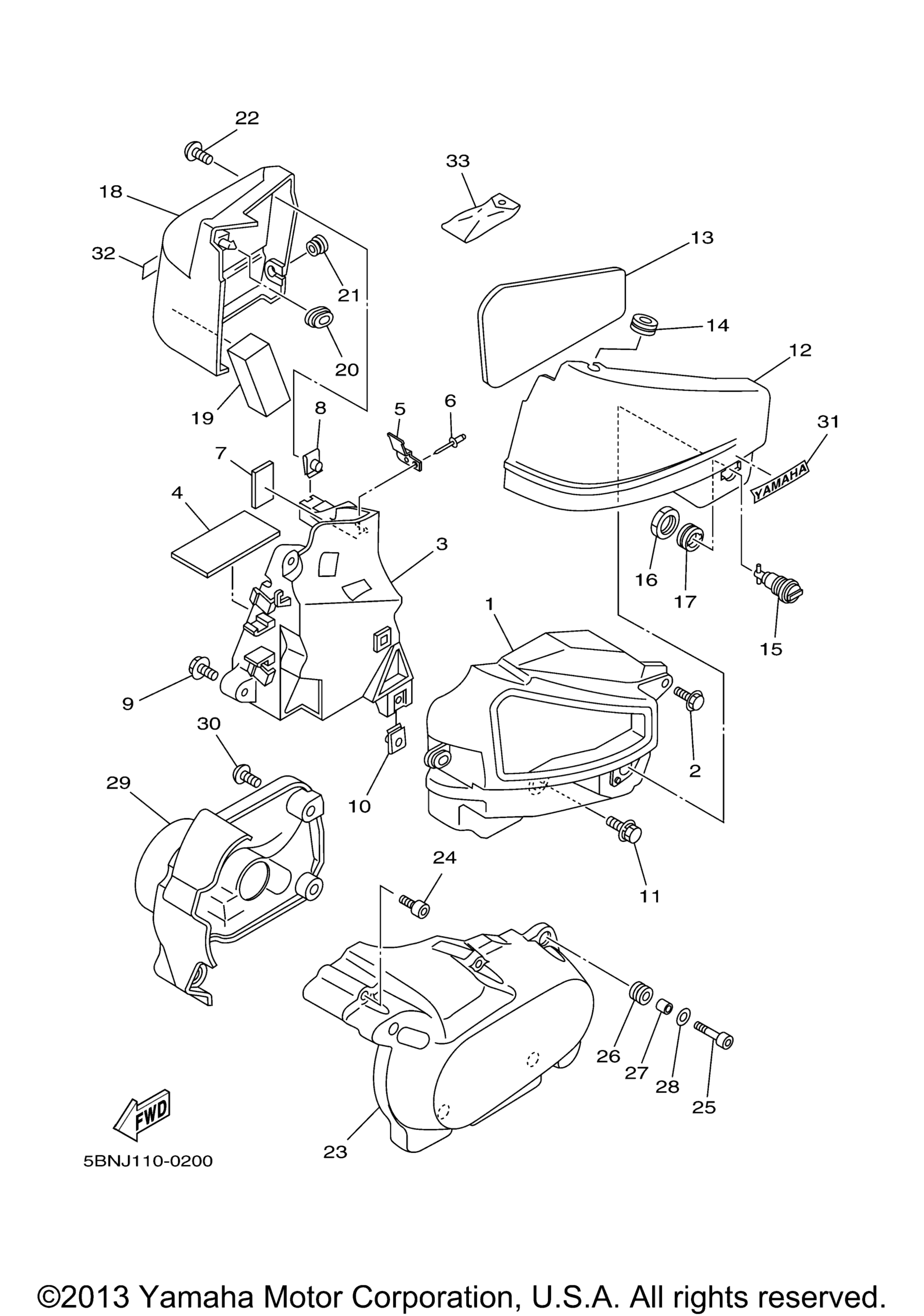

Схема боковой крышки для V-STAR CLASSIC (XVS650ARC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Box Comp art. 4TR-2160A-00-00
По запросу
2
Bolt, With Washer art. 90119-06118-00
По запросу
3
Box, Battery art. 4TR-2177G-02-00
По запросу
4
Seat, Battery art. 5Y1-82122-00-00
По запросу
5
Stay, Side Cover 1 art. 5BN-2172E-00-00
По запросу
6
Rivet, Blind art. 90267-32198-00
По запросу
7
Damper art. 22F-2139X-00-00
По запросу
8
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
9
Bolt, With Washer art. 90119-06118-00
По запросу
10
Nut, Spring art. 90183-06023-00
По запросу
11
Bolt, With Washer art. 90119-06172-00
По запросу
12
Cover, Side 1 UR NPW FOR S3 art. 5BN-21711-10-Y9
По запросу
12
Cover, Side 1 UR YB art. 5BN-21711-11-33
По запросу
12
Cover, Side 1 UR DVMA art. 5BN-21711-10-PB
По запросу
13
Damper art. 4TR-21717-00-00
По запросу
14
Grommet art. 90480-12320-00
По запросу
15
Lock Assy 2 art. 55K-21708-00-00
По запросу
16
Nut art. 90170-22187-00
По запросу
17
Grommet art. 90480-24186-00
По запросу
18
Cover, Side 2 UR YB art. 5BN-21721-01-33
По запросу
18
Cover, Side 2 UR DVMA art. 5BN-21721-00-PC
По запросу
18
Cover, Side 2 UR NPW FOR S3 art. 5BN-21721-01-Y9
По запросу
19
Protector 5 art. 84M-77555-00-00
По запросу
20
Grommet art. 90480-01559-00
По запросу
21
Grommet art. 90480-12320-00
По запросу
22
Screw art. 90149-06302-00
По запросу
23
Cover, Side 3 art. 5BN-21731-00-00
По запросу
24
Bolt, Hexagon Socket Head art. 91314-06012-00
По запросу
25
Болт Yamaha art. 91314-06020-00
от 263 ₽
26
Втулка Yamaha art. 90480-10289-00
По запросу
27
Collar art. 90387-0600V-00
По запросу
28
Washer, Plate art. 90201-06062-00
По запросу
29
Cover, Side 4 art. 4VR-21741-00-00
По запросу
30
Болт Yamaha art. 90110-06200-00
По запросу
31
Emblem, Yamaha art. 99247-00080-00
По запросу
32
Emblem, Yamaha art. 99247-00080-00
По запросу
33
Tool Kit art. 4TR-28100-01-00
По запросу
