модель 2003 года
- Модель V-STAR 650
- Код модели V-STAR CUSTOM (XVS650R)

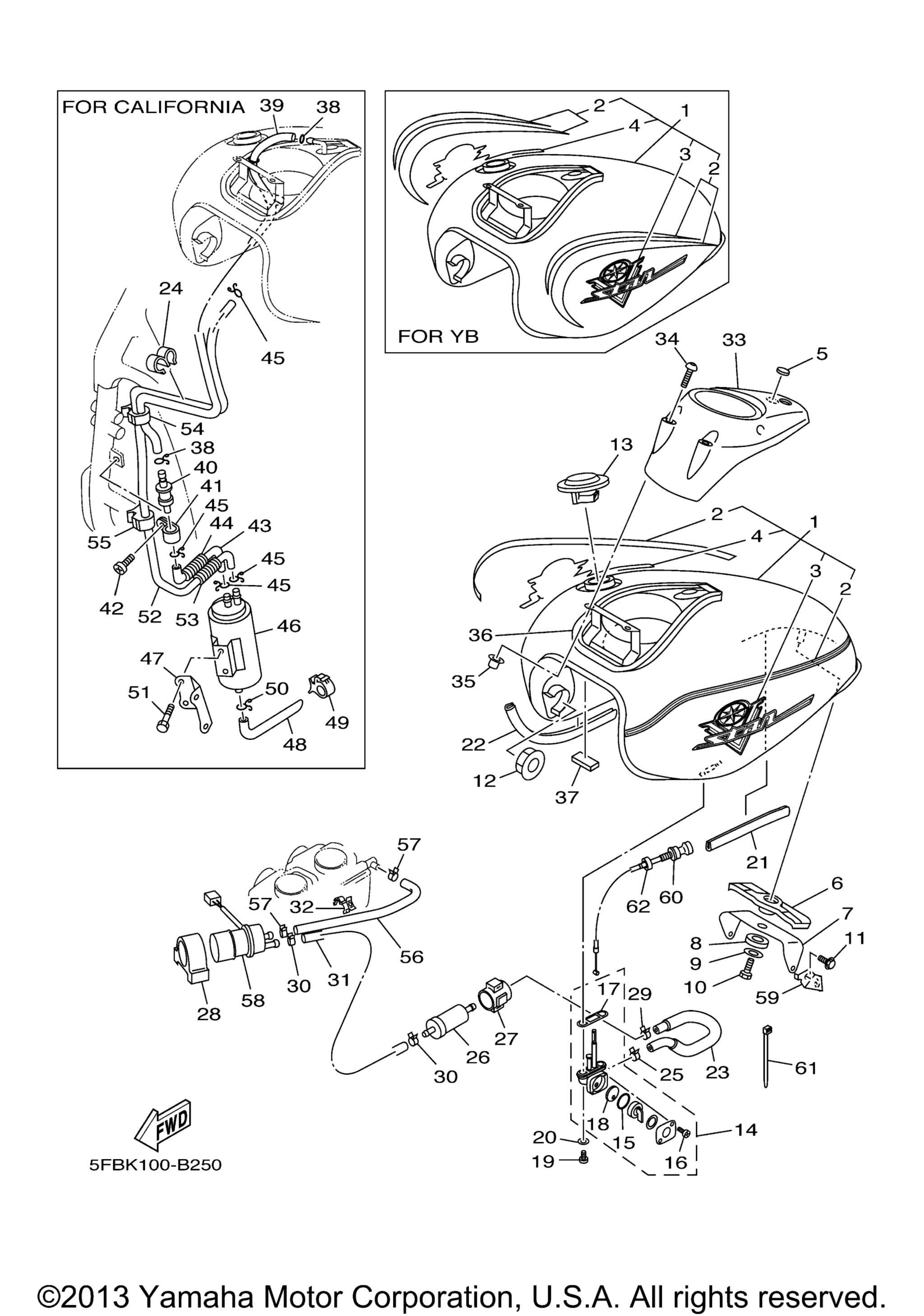

Схема топливного бака для V-STAR CUSTOM (XVS650R)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR DRGM1/DNPM1 FOR DRGM1 art. 4TR-Y2410-U1-08
По запросу
1
Fuel Tank Comp UR YB art. 4TR-Y2410-T2-01
По запросу
1
Fuel Tank Comp UR DRGM1/DNPM1 FOR DRGM1 art. 4TR-Y2410-T2-02
По запросу
1
Fuel Tank Comp UR YB art. 4TR-Y2410-U1-07
По запросу
2
. .Graphic Set UR FOR DRGM1 art. 5FB-24240-40-00
По запросу
2
. .Graphic Set UR FOR YB art. 5FB-24240-30-00
По запросу
3
. .Emblem 1 UR FOR DRGM1 art. 5FB-24161-G0-00
По запросу
3
. .Emblem 1 UR FOR YB art. 5FB-24161-F0-00
По запросу
4
. .Emblem 2 UR FOR YB art. 5FB-24162-F0-00
По запросу
4
. .Emblem 2 UR FOR DRGM1 art. 5FB-24162-G0-00
По запросу
5
Emblem art. 4TR-2413B-00-00
По запросу
6
Damper, Locating 2 art. 4TR-24182-00-00
По запросу
7
Bracket, Tank Fitting art. 4TR-2413Y-00-00
По запросу
8
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
9
Washer art. 90209-06011-00
По запросу
10
Bolt, Button Head art. 92017-06012-00
По запросу
11
Болт с фланцем art. 95817-08016-00
По запросу
12
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
13
Cap Assy U49/5FBK art. 5BN-24602-10-00
По запросу
13
Cap Assy CA/5FBL art. 4NK-24602-20-00
По запросу
14
Fuel Cock Assy 1 art. 21V-24500-20-00
По запросу
15
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
16
. .Screw, Pan Head art. 98580-03008-00
По запросу
17
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
18
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
19
Screw art. 90149-06011-00
По запросу
20
Washer, Plate art. 90202-05187-00
По запросу
21
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
22
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
23
Pipe 3 art. 4TR-24313-00-00
По запросу
24
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
25
Clip art. 90467-10038-00
По запросу
26
Filter Assy art. 1FK-24560-10-00
По запросу
27
Bracket, Filter art. 1FK-24566-00-00
По запросу
28
Band 1 art. 4EB-24398-00-00
По запросу
29
Clip art. 90467-11044-00
По запросу
30
Clip art. 90467-11044-00
По запросу
31
Pipe, Fuel 1 art. 4TR-24311-00-00
По запросу
32
Clamp art. 90464-15192-00
По запросу
33
Cover, Top art. 4TR-2171A-00-00
По запросу
34
Винт Yamaha art. 90149-05299-00
от 578 ₽
35
Гайка Yamaha art. 90179-05523-00
от 525 ₽
36
Seal art. 4TR-2414G-00-00
По запросу
37
Damper art. 3XV-21717-00-00
По запросу
38
Clip art. 90467-100A1-00
По запросу
39
Pipe 2 art. 5BN-24312-10-00
По запросу
40
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
41
Зажим Yamaha art. 90464-15014-00
По запросу
42
Screw, Bind art. 98907-05010-00
По запросу
43
Pipe 4 art. 5BN-24314-10-00
По запросу
44
Protector, Pipe art. 5BN-24327-00-00
По запросу
45
Clip art. 90467-100A1-00
По запросу
46
Canister Assy art. 2JU-24170-00-00
По запросу
47
Bracket, Canistor art. 5BN-2419F-00-00
По запросу
48
Pipe 5 art. 5BN-24315-10-00
По запросу
49
Clamp art. 90464-15192-00
По запросу
50
Clip art. 90467-100A1-00
По запросу
51
Болт Yamaha art. 95817-06010-00
от 578 ₽
52
Pipe 3 art. 5BN-24313-00-00
По запросу
53
Protector, Pipe art. 5BN-24327-00-00
По запросу
54
Clamp art. 90464-20191-00
По запросу
55
Clamp art. 90464-15192-00
По запросу
56
Hose art. 4TR-14294-00-00
По запросу
57
Clip art. 90467-11044-00
По запросу
58
Fuel Pump Comp art. 3YX-13907-02-00
По запросу
59
Holder, Wire art. 4TR-2637G-00-00
По запросу
60
Cable, Starter 1 art. 4TR-26331-00-00
По запросу
61
Band art. 1UA-82591-00-00
По запросу
62
Nut art. 1VJ-26333-00-00
По запросу
