модель 2003 года
- Модель V-STAR 650
- Код модели V-STAR CUSTOM (XVS650RC) CA

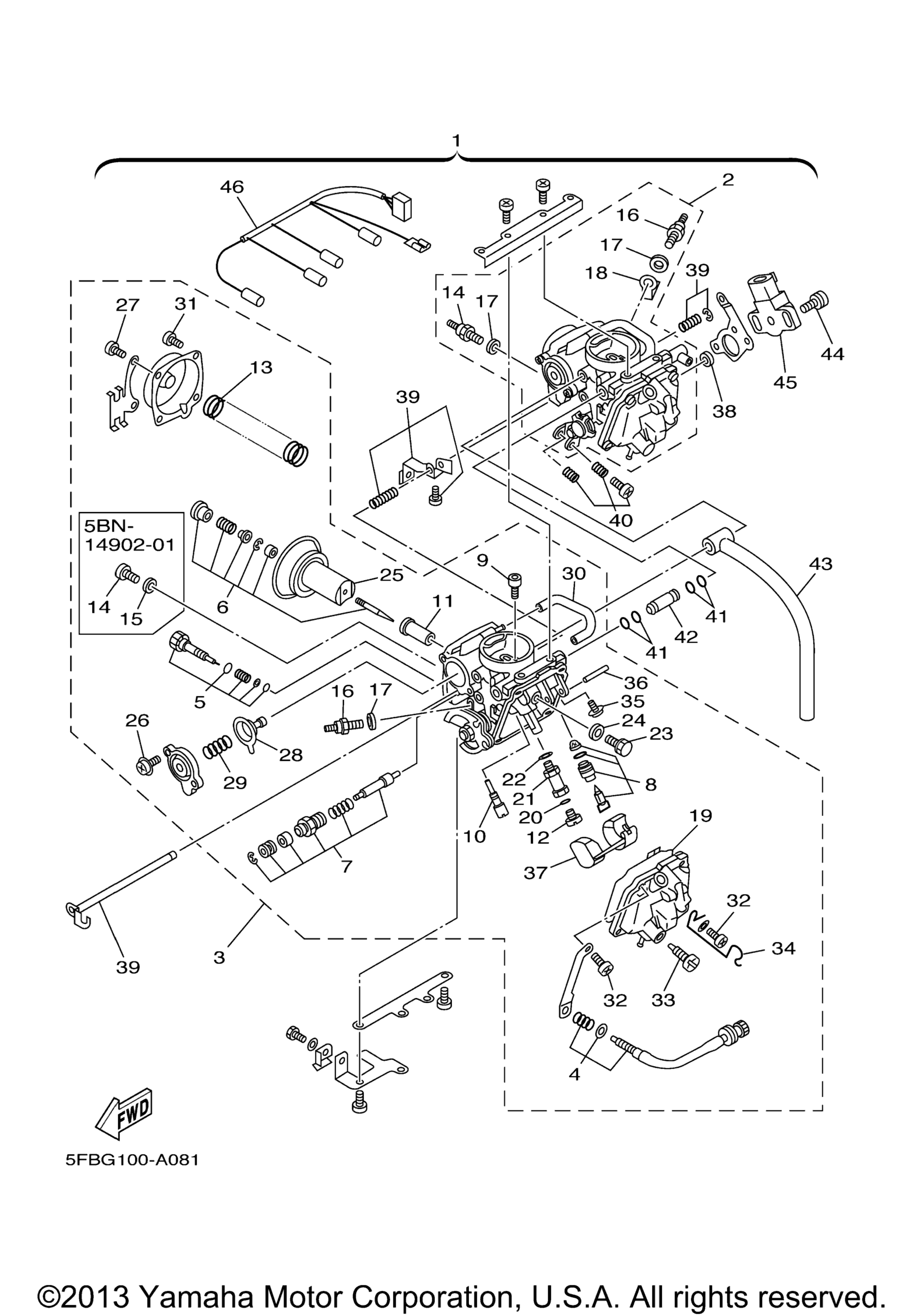

Схема карбюратора для V-STAR CUSTOM (XVS650RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy RC CA 5FBL art. 5BN-14900-11-00
По запросу
1
Carburetor Assy R 49 5FBK art. 5BN-14900-01-00
По запросу
2
. . Carburetor Assy 1 (#1) REAR R 49 5FBK art. 5BN-14901-01-00
По запросу
2
. . Carburetor Assy 1 (#1) REAR RC CA 5FBL art. 5BN-14901-11-00
По запросу
3
. . Carburetor Assy 2 (#2) FRONT RC CA 5FBL art. 5BN-14902-11-00
По запросу
3
. . Carburetor Assy 2 (#2) FRONT R 49 5FBK art. 5BN-14902-01-00
По запросу
4
. . . . ..Throttle Screw Set (#2) FRONT art. 4TR-14103-00-00
По запросу
5
. . ..Pilot Screw Set art. 4LA-14105-00-00
По запросу
6
. . ..Needle Set art. 5BN-1490J-00-00
По запросу
7
. . ..Starter Set art. 4DN-1410A-01-00
По запросу
8
. . .Needle Valve Set art. 3CF-14107-10-00
По запросу
9
. . Jet,Pilot Air (#100) art. 1HX-14231-20-00
По запросу
10
. . Jet, Pilot (#20) art. 4KM-14142-20-00
По запросу
11
. . ..Nozzle, Main art. 5BN-14141-34-00
По запросу
12
. . Jet, Main (#90) art. 3G2-14231-18-00
По запросу
13
. . ..Spring, Diaphragm art. 4VR-14933-00-00
По запросу
14
Винт art. 3DM-14216-00-00
По запросу
14
. . .Heater Assy (15W) UR (#1) REAR art. 5FU-83790-00-00
По запросу
15
. . . . .Gasket (#2 ) FRONT art. 127-14198-00-00
По запросу
16
. . ..Heater Assy (20W) art. 5FU-83790-10-00
По запросу
17
. . Washer, Plate UR (#1) REAR art. 90201-08016-00
По запросу
18
. . . . ..Terminal 1 (#1) REAR art. 4DH-82103-00-00
По запросу
19
. . .O-Ring art. 1HX-14147-00-00
По запросу
20
. . .O-Ring art. 1AE-14227-00-00
По запросу
21
. . .Holder art. 1AE-14261-00-00
По запросу
22
. . .Gasket art. 1AE-14237-00-00
По запросу
23
. . .Screw art. 1HX-14565-00-00
По запросу
24
. . .Washer,Main Jet art. 137-14153-00-00
По запросу
25
. . ..Diaphragm Assy art. 4TR-14940-00-00
По запросу
26
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 2 шт.
27
. . . . ..Screw, Rod (#2) FRONT art. 3KW-14486-00-00
По запросу
28
. . ..Diaphragm Assy art. 22V-14940-00-00
По запросу
29
. . Spring art. 26H-14275-00-00
По запросу
30
. . ..Pipe 1 art. 4TR-14348-00-00
По запросу
31
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
32
Винт, головка поодона art. 98507-04014-00
По запросу
33
Пробка сливная art. 12R-14191-00-00
По запросу
34
. . ..Clip art. 4TR-14937-00-00
По запросу
35
Винт карбюратора art. 1FN-14565-00-00
По запросу
36
. . .Pin, Float art. 353-14186-00-00
По запросу
37
. . .Float art. 1HX-14985-00-00
По запросу
38
. .Seal art. 4HM-14239-00-00
По запросу
39
. .Starter Lever Set, 1 art. 4TR-1490L-00-00
По запросу
40
. .Stop Screw Set art. 3KW-1490K-00-00
По запросу
41
. O-Ring art. 36Y-14147-00-00
По запросу
42
. .Nipple art. 1WG-14251-00-00
По запросу
43
. .Hose art. 4TR-14987-00-00
По запросу
44
. .Screw art. 4KM-24453-00-00
По запросу
45
. .Throttle Position Sensor Ass art. 4NK-85885-00-00
По запросу
46
. .Wire, Sub Lead art. 5BN-81517-00-00
По запросу
