модель 2003 года
- Модель WR250F
- Код модели WR250F (WR250FR)

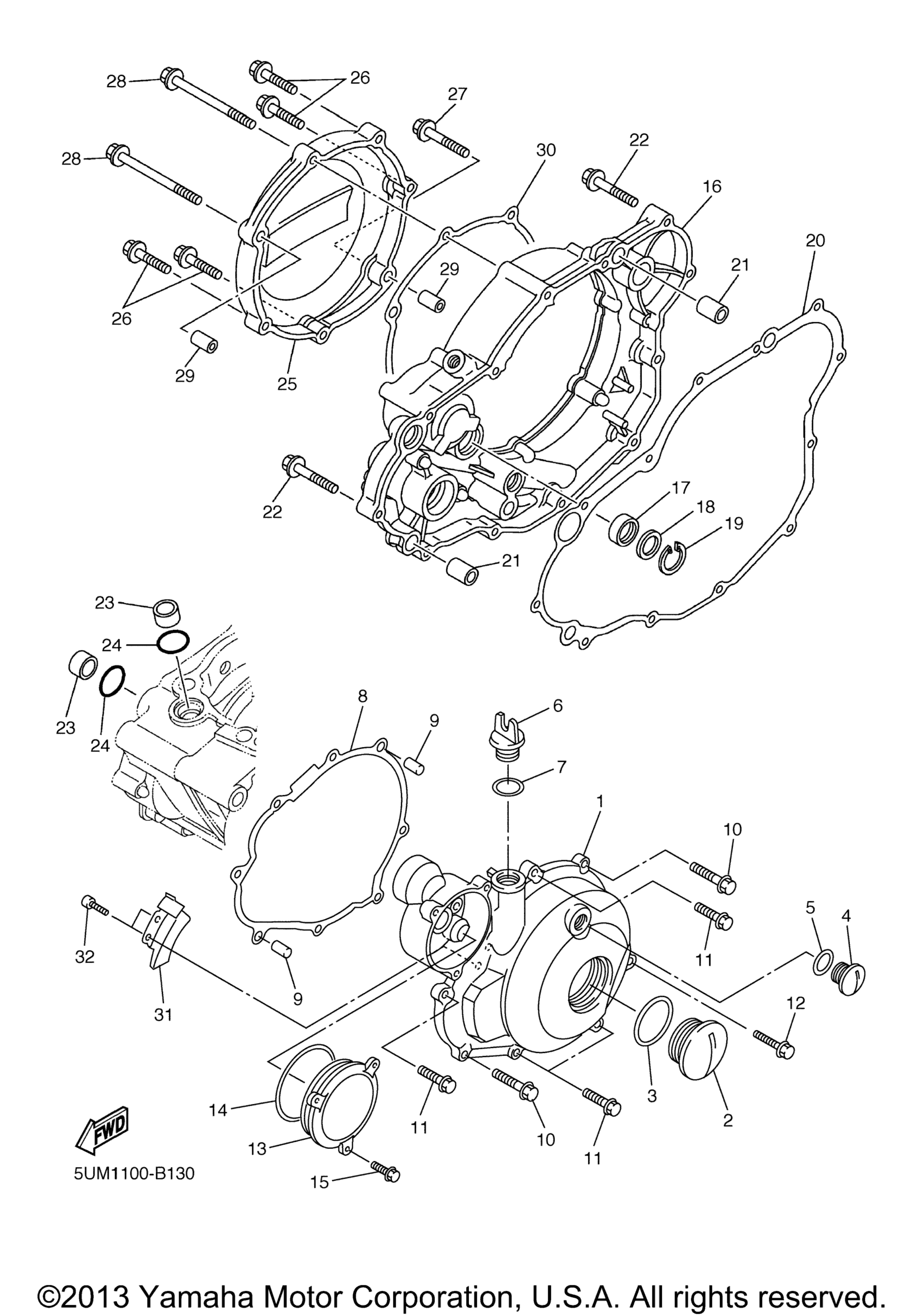

Схема крышки картера 1 для WR250F (WR250FR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 5UM-15411-00-00
По запросу
2
Plug, Straight Screw art. 90340-27002-00
По запросу
3
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
4
Plug, Straight Screw art. 90340-14128-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
6
Plug, Oil art. 3Y1-15363-10-00
По запросу
7
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
8
Gasket, Crankcase Cover 1 INCL. IN BOTTOM END GASKET KIT art. 5UM-15451-00-00
По запросу
9
Палец Yamaha art. 91808-16023-00
По запросу
10
Болт с фланцем art. 95027-06040-00
По запросу
11
Болт с фланцем art. 95027-06030-00
По запросу
12
Bolt, Hex. Socket Head art. 91317-06110-00
По запросу
13
Cover 2 art. 5UM-15423-00-00
По запросу
14
Кольцо уплотнительное Yamaha art. 93210-60426-00
По запросу
15
Болт с фланцем art. 90105-06696-00
По запросу
16
Cover, Crankcase 3 art. 5NL-15431-11-00
По запросу
17
Сальник Yamaha art. 93101-14164-00
от 1 092 ₽
18
Washer, Plate (T=1.0) art. 90201-15701-00
По запросу
19
Circlip art. 99009-22500-00
По запросу
20
Gasket, Crankcase Cover 3 INCL. IN BOTTOM END GASKET KIT art. 5NL-15462-00-00
По запросу
21
Pin, Dowel art. 91812-16001-00
По запросу
22
Болт Yamaha art. 95027-06035-00
По запросу
23
Pipe, Water art. 5NL-12564-00-00
По запросу
24
O-Ring INCL. IN BOTTOM END GASKET KIT art. 93210-16772-00
По запросу
25
Cover 1 art. 5NL-15415-00-00
По запросу
26
Болт Yamaha art. 95027-06025-00
от 473 ₽
27
Болт Yamaha art. 95027-06035-00
По запросу
28
Bolt, Flange art. 90105-065A1-00
По запросу
29
Палец Yamaha art. 91808-16023-00
По запросу
30
Gasket 1 INCL. IN CLUTCH PLATE KIT art. 5NL-15453-10-00
По запросу
31
Clamp 1 art. 5UM-81528-00-00
По запросу
32
Bolt art. 91317-05012-00
По запросу
