модель 2003 года
- Модель WR450
- Код модели WR450F (WR450FR)

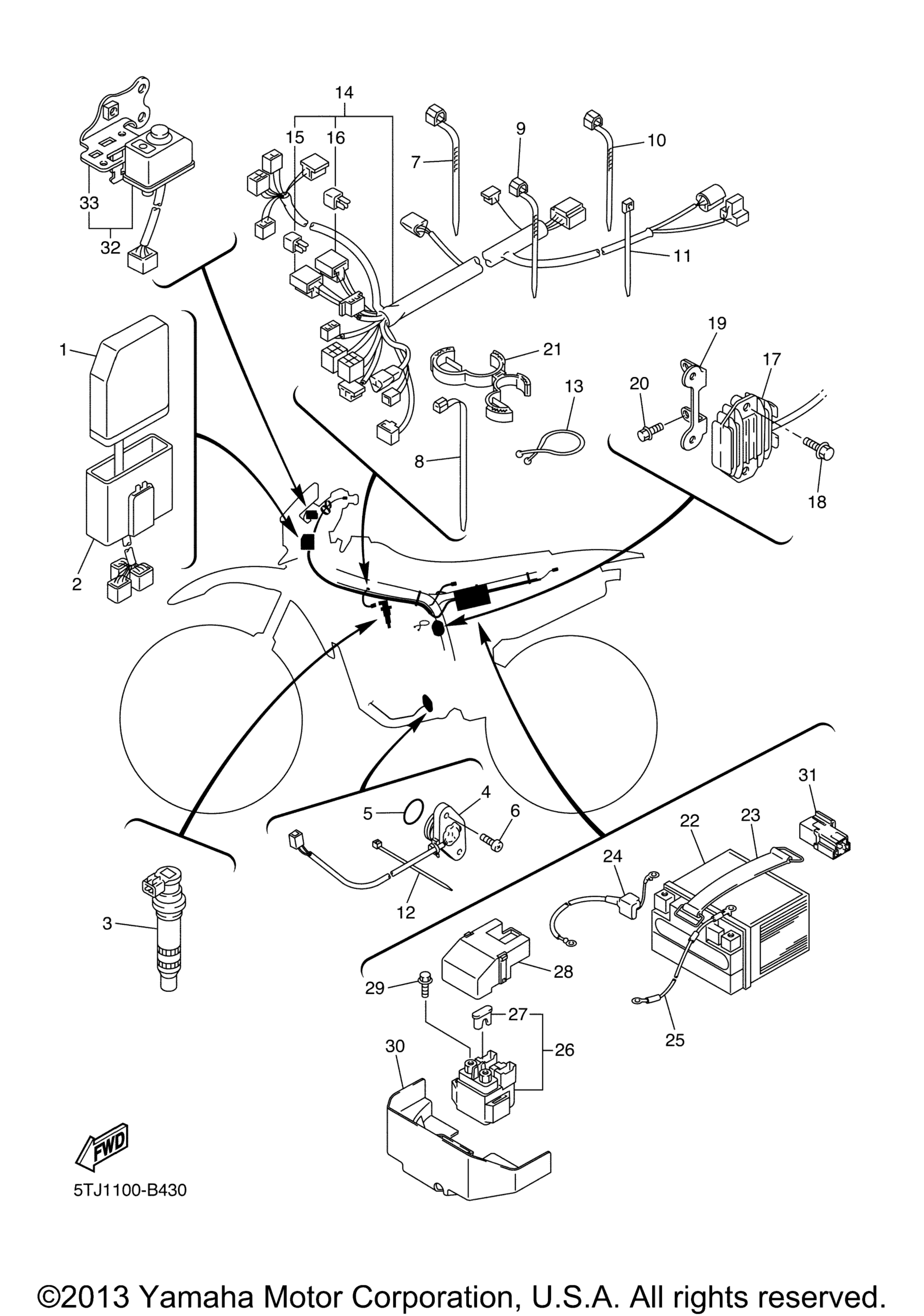

Схема электрооборудования 1 для WR450F (WR450FR)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 5TJ-85540-00-00
По запросу
2
Band art. 5TJ-85546-00-00
По запросу
3
Катушка зажигания Yamaha art. 5TA-82310-10-00
от 21 900 ₽
4
Neutral Switch Assy art. 5TJ-82540-02-00
По запросу
5
..O-Ring art. 93210-21001-00
По запросу
6
Screw, Binding art. 98907-05016-00
По запросу
7
Clamp art. 90464-13077-00
По запросу
8
Clamp art. 90464-15152-00
По запросу
9
Зажим art. 90464-15195-00
По запросу
10
Зажим art. 90464-15195-00
По запросу
11
Band art. 1UA-82591-00-00
По запросу
12
Clamp 1 art. 5Y9-12491-00-00
По запросу
13
Clamp art. 90464-25267-00
По запросу
14
Wire Harness Assy art. 5TJ-82590-00-00
По запросу
15
. .Diode Assy art. 5TJ-81980-00-00
По запросу
16
Диод Yamaha art. 4WA-81980-00-00
По запросу
17
Rectifier & Regulator Assy art. 5TJ-81960-02-00
По запросу
18
Bolt, Flange art. 95027-06020-00
По запросу
19
Bracket, Regulator art. 5TJ-2128A-01-00
По запросу
20
Bolt, Flange art. 95027-06010-00
По запросу
21
Clamp art. 90464-29223-00
По запросу
22
Battery Assy (Yt Z7s) art. YTZ-7SHE0-00-00
По запросу
23
Band, Battery art. 8CY-82131-00-00
По запросу
24
Wire, Plus Lead art. 5TJ-82115-00-00
По запросу
25
Wire, Minus Lead art. 5TJ-82116-00-00
По запросу
26
Starter Relay Assy art. 5TJ-81940-12-00
По запросу
27
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
28
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
29
Болт с фланцем art. 95027-06008-00
По запросу
30
Holder, Relay art. 5TJ-81952-00-00
По запросу
31
Relay Assy (8Dm-00) art. 8DM-81950-00-00
По запросу
32
Main Switch Assy art. 5TJ-82510-00-00
По запросу
33
. .Stay, Main Switch art. 5TJ-82514-00-00
По запросу
