модель 2003 года
- Модель XT225
- Код модели XT225 (XT225RC) CA

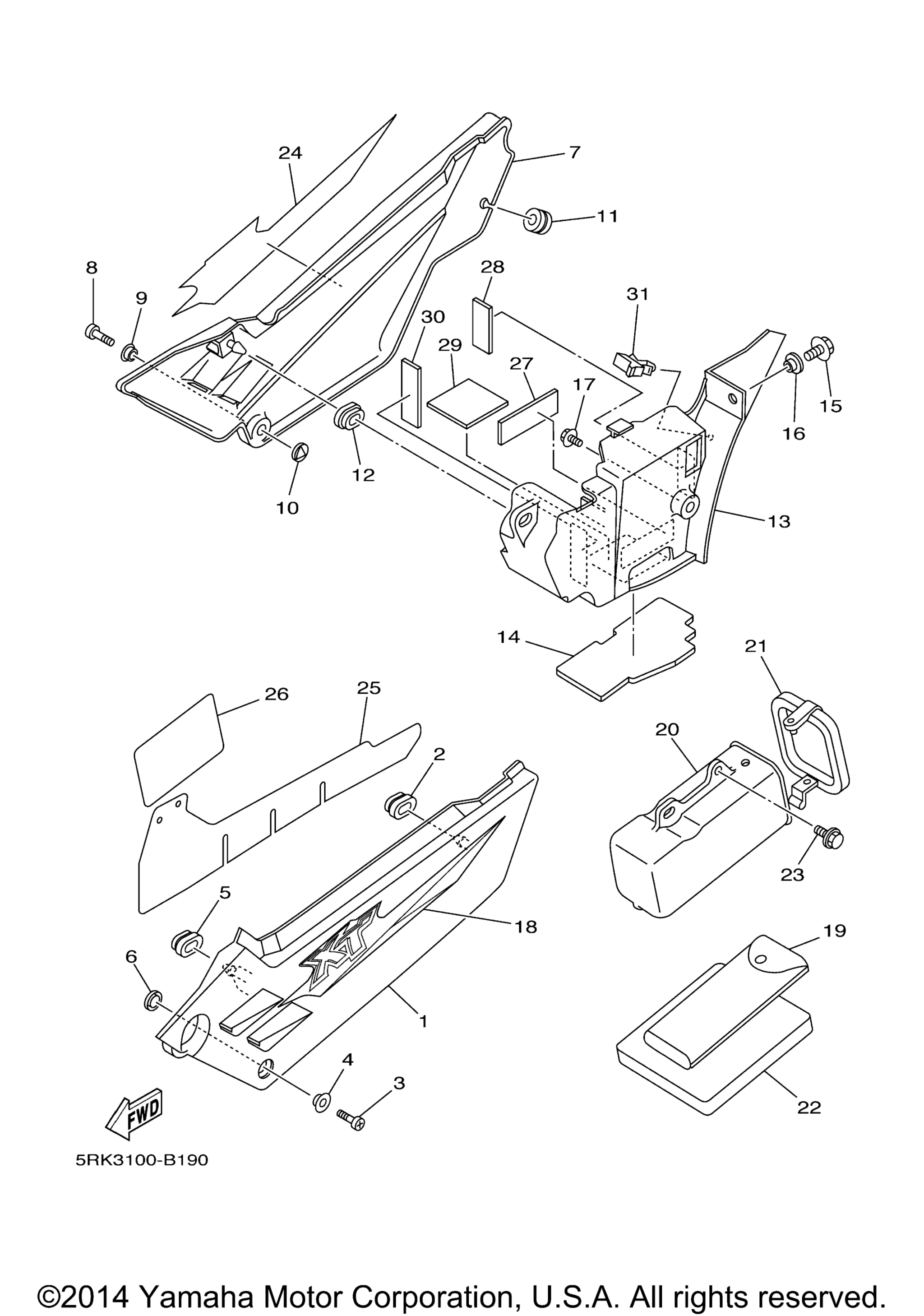

Схема боковой крышки для XT225 (XT225RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 art. 3RW-21711-10-00
По запросу
2
Grommet art. 90480-01401-00
По запросу
3
Screw, Pan Head art. 98507-06016-00
По запросу
4
Collar art. 90387-06107-00
По запросу
5
Grommet art. 90480-01401-00
По запросу
6
Plate art. 4U5-2176E-00-00
По запросу
7
Cover, Side 2 art. 3RW-21721-10-00
По запросу
8
Screw, Pan Head art. 98507-06016-00
По запросу
9
Collar art. 90387-06107-00
По запросу
10
Plate art. 4U5-2176E-00-00
По запросу
11
Втулка резиновая Yamaha art. 90480-11224-00
от 525 ₽
12
Grommet (41Y) art. 90480-01401-00
По запросу
13
Box art. 3RW-2177A-02-00
По запросу
14
Seal 3 art. 5MP-2173M-00-00
По запросу
15
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
16
Втулка металлическая Yamaha art. 90387-06500-00
от 830 ₽
17
Bolt, With Washer art. 90119-06117-00
По запросу
18
Graphic 1 art. 5RK-2173E-00-00
По запросу
19
Tool Kit art. 3RW-28100-01-00
По запросу
20
Box, Tool art. 55V-28173-01-00
По запросу
21
Lid art. 55V-28185-00-00
По запросу
22
Damper 5 art. 3RW-28267-00-00
По запросу
23
Bolt, With Washer art. 90119-06108-00
По запросу
24
Graphic 2 art. 5RK-2173F-00-00
По запросу
25
Cover art. 3RW-2177F-00-00
По запросу
26
Plate, Epa 1 (Non California) art. 4BE-2179V-B0-00
По запросу
26
Plate, Epa 2 (California) art. 4BE-2179N-B0-00
По запросу
27
Damper 1 art. 4GY-2214F-00-00
По запросу
28
Damper 2 art. 4X4-24181-00-00
По запросу
29
Damper art. 5MP-21747-00-00
По запросу
30
Damper 1 art. 22F-2139X-00-00
По запросу
31
Clamp art. 90464-16021-00
По запросу
