модель 2003 года
- Модель YZF-R1
- Код модели R1 (YZFR1RC) CA

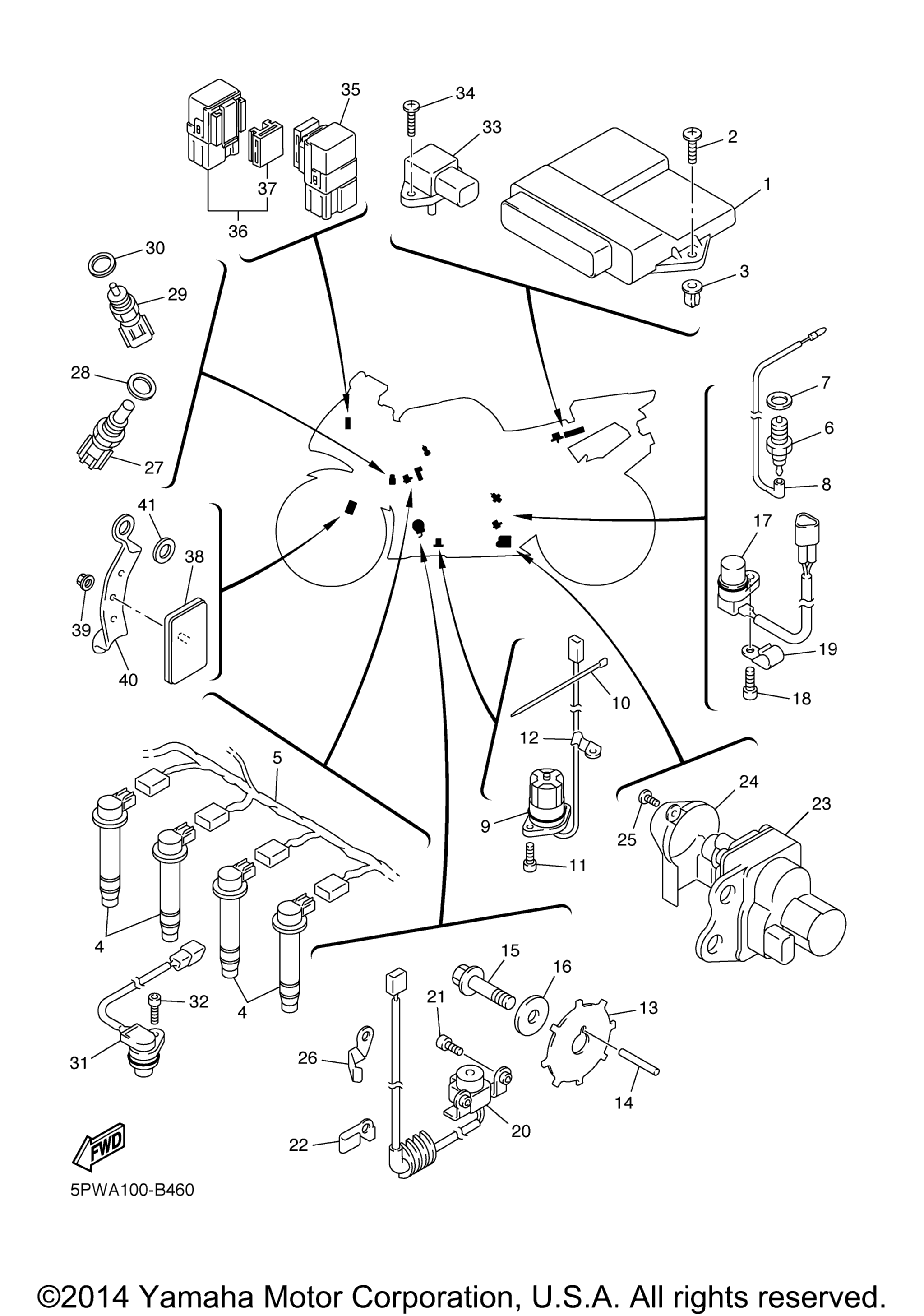

Схема электрооборудования 1 для R1 (YZFR1RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy CA art. 5PW-8591A-31-00
По запросу
1
Engine Control Unit Assy 49 art. 5PW-8591A-21-00
По запросу
2
Screw, Tapping art. 97707-60020-00
По запросу
3
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
4
Ignition Coil Assy art. 5PW-82310-00-00
По запросу
5
Wire, Sub Lead art. 5PW-82309-00-00
По запросу
6
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
7
Прокладка art. 90430-10148-00
По запросу
8
Wire, Lead art. 5JJ-82541-00-00
По запросу
9
Oil Level Gauge Assy art. 5PW-85720-00-00
По запросу
10
Clamp 1 art. 5Y9-12491-00-00
По запросу
11
Bolt,Hex.Socket Head art. 91317-06014-00
По запросу
12
Clamp art. 90465-08013-00
По запросу
13
Rotor art. 5PW-81673-00-00
По запросу
14
.Pin, Dowel art. 93604-29151-00
По запросу
15
Bolt, Flange art. 90105-10290-00
По запросу
16
Washer, Plate art. 90201-107K6-00
По запросу
17
Sensor, Speed art. 4XV-83755-04-00
По запросу
18
Bolt,Hex.Socket Head art. 91317-06014-00
По запросу
19
Clamp art. 90465-08028-00
По запросу
20
Pick-Up Assy art. 5PW-81670-00-00
По запросу
21
Болт Yamaha art. 91317-06012-00
По запросу
22
Clamp art. 90465-08054-00
По запросу
23
Servo Motor Assy art. 5PW-85820-00-00
По запросу
24
Cover, Servo Motor art. 5PW-85829-00-00
По запросу
25
Screw, Tapping art. 97707-50614-00
По запросу
26
Clamp art. 90462-08225-00
По запросу
27
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
28
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
29
Thermosensor Assy art. 5FL-85790-00-00
По запросу
30
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
31
Sensor, Cam Position art. 5PW-85896-12-00
По запросу
32
Болт art. 91317-06020-00
По запросу
33
.Sensor, Pressure art. 5JW-82380-00-00
По запросу
34
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
35
Relay Assy (G8hn-1C4t-Dj-Y51) art. 5JJ-81950-11-00
По запросу
36
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
37
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
38
Reflector Assy art. 23V-85110-00-00
По запросу
39
Гайка art. 95707-05500-00
По запросу
40
Bracket, Reflector 1 art. 4XV-85112-00-00
По запросу
41
Washer, Plate art. 90201-08759-00
По запросу
