модель 2004 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300S)

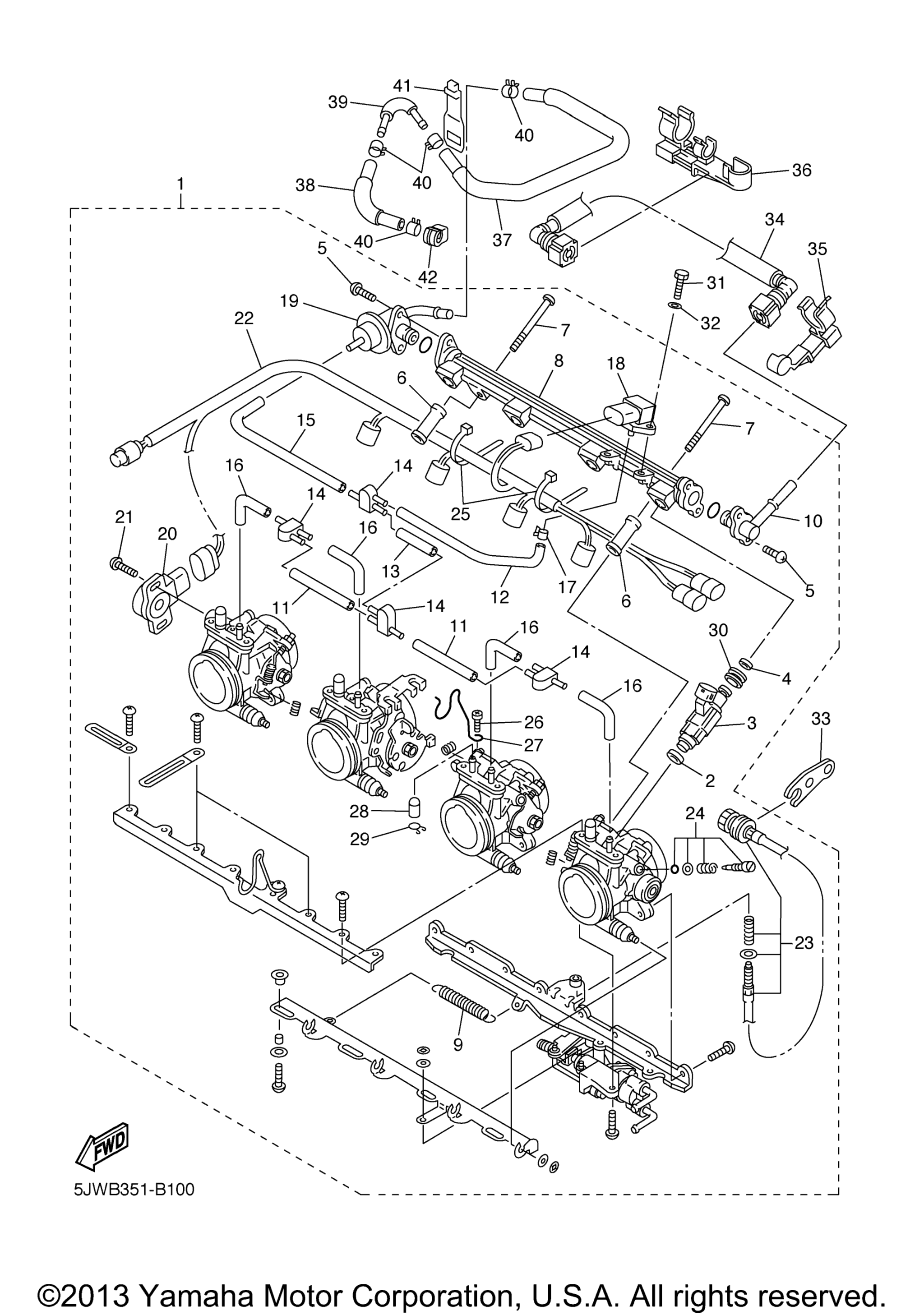

Схема впускной системы 2 для FJR1300 (FJR1300S)
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Body Assy art. 5JW-13750-40-00
По запросу
1
Throttle Body Assy UR CA art. 5JW-13750-32-00
По запросу
2
Прокладка инжектора Yamaha art. 90430-09002-00
По запросу
3
. .Injector art. 5FL-13761-00-00
По запросу
4
Кольцо уплотнительное резиновое Yamaha art. 5FL-14147-00-00
По запросу
5
Болт Yamaha art. 98517-05012-00
По запросу
6
. .Pipe art. 5JW-14148-00-00
По запросу
7
. Screw, Pan Head art. 98507-06050-00
По запросу
8
. .Pipe art. 5JW-13938-00-00
По запросу
9
. Spring art. 5JW-14589-00-00
По запросу
10
. Pipe, Fuel Injection 1 art. 5JW-12881-00-00
По запросу
11
. .Pipe 1 art. 5JW-14348-00-00
По запросу
12
. .Pipe art. 5JW-14349-00-00
По запросу
13
. Pipe art. 5JW-14396-00-00
По запросу
14
. .Nipple art. 3XV-14251-00-00
По запросу
15
. .Hose art. 5JW-14987-00-00
По запросу
16
. .Pipe, Fuel 1 art. 5JW-24311-00-00
По запросу
17
. .Clip art. 5DM-14919-00-00
По запросу
18
. .Sensor, Pressure art. 5JW-82380-00-00
По запросу
19
. .Regulator, Pressure art. 5JW-13906-00-00
По запросу
20
. Throttle Position Sensor Assy art. 3P6-85885-01-00
По запросу
21
. .Screw art. 8CC-14216-10-00
По запросу
22
. Wire, Sub Lead art. 5JW-82509-10-00
По запросу
23
. .Throttle Screw Set art. 5JW-14103-00-00
По запросу
24
. .Air Screw Set art. 5JW-14104-00-00
По запросу
25
. .Clip art. 4KM-14137-00-00
По запросу
26
. Screw, Pan Head art. 98507-05006-00
По запросу
27
. .Clip, Pipe art. 5JW-14139-00-00
По запросу
28
. .Cap art. 895-14169-00-00
По запросу
29
. .Clip, Pipe art. 8A7-14139-00-00
По запросу
30
. .Rubber, Injector art. 5FL-13766-00-00
По запросу
31
Bolt art. 97017-05016-00
По запросу
32
Washer, Plate art. 92907-05600-00
По запросу
33
Stay art. 5EB-14413-00-00
По запросу
34
Pipe, Fuel 1 art. 5JW-13971-00-00
По запросу
35
Clamp art. 90464-16008-00
По запросу
36
Clamp art. 90464-16005-00
По запросу
37
Pipe, Fuel 3 art. 5JW-13973-01-00
По запросу
38
Pipe, Fuel 4 art. 5JW-13974-01-00
По запросу
39
Pipe, Fuel art. 5JW-14295-01-00
По запросу
40
Clip art. 90467-12003-00
По запросу
41
Cover 2 art. 5JW-1479J-02-00
По запросу
42
Cover, 1 art. 5JW-1479H-00-00
По запросу
Другие схемы модели
Впускная система 2
