модель 2004 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300SC) CA

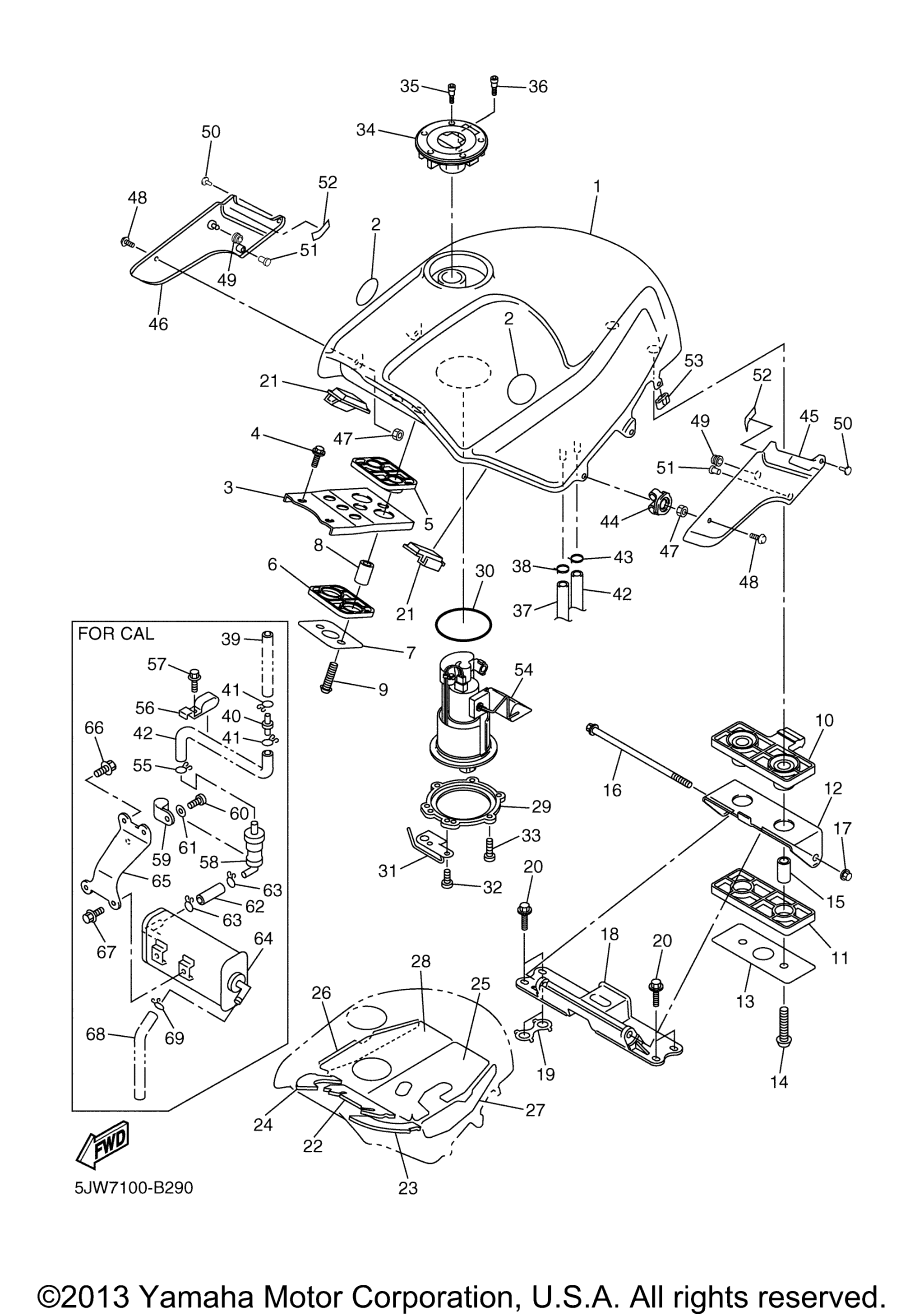

Схема топливного бака для FJR1300 (FJR1300SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp BS4 art. 5JW-YK241-50-P0
По запросу
2
Emblem art. 5JW-2413B-00-00
По запросу
3
Bracket, Fuel Tank 1 art. 5JW-24191-00-00
По запросу
4
Bolt, Flange art. 95814-06020-00
По запросу
5
Damper, Locating 1 art. 5JW-24181-00-00
По запросу
6
Damper, Locating 2 art. 5JW-24182-00-00
По запросу
7
Washer, Special art. 5JW-24187-00-00
По запросу
8
Collar art. 90387-0813V-00
По запросу
9
Bolt, Button Head art. 92017-08035-00
По запросу
10
Damper, Locating 3 art. 5JW-24183-00-00
По запросу
11
Damper, Locating 4 art. 5JW-24184-00-00
По запросу
12
Bracket, Fuel Tank 2 art. 5JW-24192-01-00
По запросу
13
Washer, Special art. 5JW-24186-00-00
По запросу
14
Bolt, Button Head art. 92017-08035-00
По запросу
15
Collar art. 90387-0813V-00
По запросу
16
Bolt, Flange art. 95817-08160-00
По запросу
17
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
18
Brackt, Tank Fitting art. 5JW-21348-00-00
По запросу
19
Hook Tank Fitting art. 5JW-2411L-00-00
По запросу
20
Bolt, With Washer art. 90119-06172-00
По запросу
21
Damper, Locating 3 art. 4SV-24183-00-00
По запросу
22
Damper, Plate 3 art. 5JW-2414K-00-00
По запросу
23
Damper, Plate 4 art. 5JW-2414N-00-00
По запросу
24
Damper, Plate 5 art. 5JW-2414P-00-00
По запросу
25
Damper, Plate 2 art. 5JW-2414J-00-00
По запросу
26
Damper, Plate 4 art. 5JW-2414N-10-00
По запросу
27
Damper, Plate 5 art. 5JW-2414P-10-00
По запросу
28
Damper, Plate 6 art. 5JW-2414R-00-00
По запросу
29
Bracket, Fuel Pump art. 5PW-24491-00-00
По запросу
30
O-Ring art. 19B-24486-01-00
По запросу
31
Protector, Pipe art. 5JW-24327-00-00
По запросу
32
.Screw, Bind art. 98907-05008-00
По запросу
33
Bolt, Button Head art. 92017-05014-00
По запросу
34
Cap Assy art. 39P-24602-00-00
По запросу
35
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
36
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
37
Hose art. 90445-11018-00
По запросу
38
Clip art. 90467-100A1-00
По запросу
39
Hose art. 90445-11029-00
По запросу
40
Joint art. 4XY-14568-00-00
По запросу
41
Clip art. 90467-100A1-00
По запросу
42
Hose art. 90445-11018-00
По запросу
42
Pipe 3 UR CA art. 5JW-24313-00-00
По запросу
43
Clip art. 90467-100A1-00
По запросу
44
Holder art. 5JW-2419A-01-00
По запросу
45
Cover, Side 1 art. 5JW-24129-00-00
По запросу
46
Cover, Side 2 art. 5JW-24139-00-00
По запросу
47
Гайка Yamaha art. 90179-05523-00
от 525 ₽
48
Винт Yamaha art. 90149-05299-00
от 578 ₽
49
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
50
Клипса Yamaha art. 90269-07077-00
от 788 ₽
51
Plug art. 90338-08009-00
По запросу
52
Damper art. 5DM-28371-00-00
По запросу
53
Damper art. 15A-21717-00-00
По запросу
54
Fuel Pump Comp art. 5JW-13907-15-00
По запросу
55
Clip art. 90467-100A1-00
По запросу
56
Clamp 1 art. 5JW-24135-00-00
По запросу
57
Болт с фланцем art. 95027-06012-00
По запросу
58
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
59
Зажим Yamaha art. 90464-15014-00
По запросу
60
Болт Yamaha art. 98517-05012-00
По запросу
61
Washer, Plate art. 92907-05600-00
По запросу
62
Hose (L45) art. 90445-113E8-00
По запросу
63
Clip art. 90467-100A1-00
По запросу
64
Canister Assy art. 5JW-24170-00-00
По запросу
65
Bracket, Canistor art. 5JW-2419F-00-00
По запросу
66
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
67
Болт Yamaha art. 95817-06010-00
от 578 ₽
68
Hose art. 90445-13005-00
По запросу
69
Clip art. 90467-12052-00
По запросу
