модель 2004 года
- Модель FJR1300
- Код модели FJR1300ABS (FJR1300ASC) CA

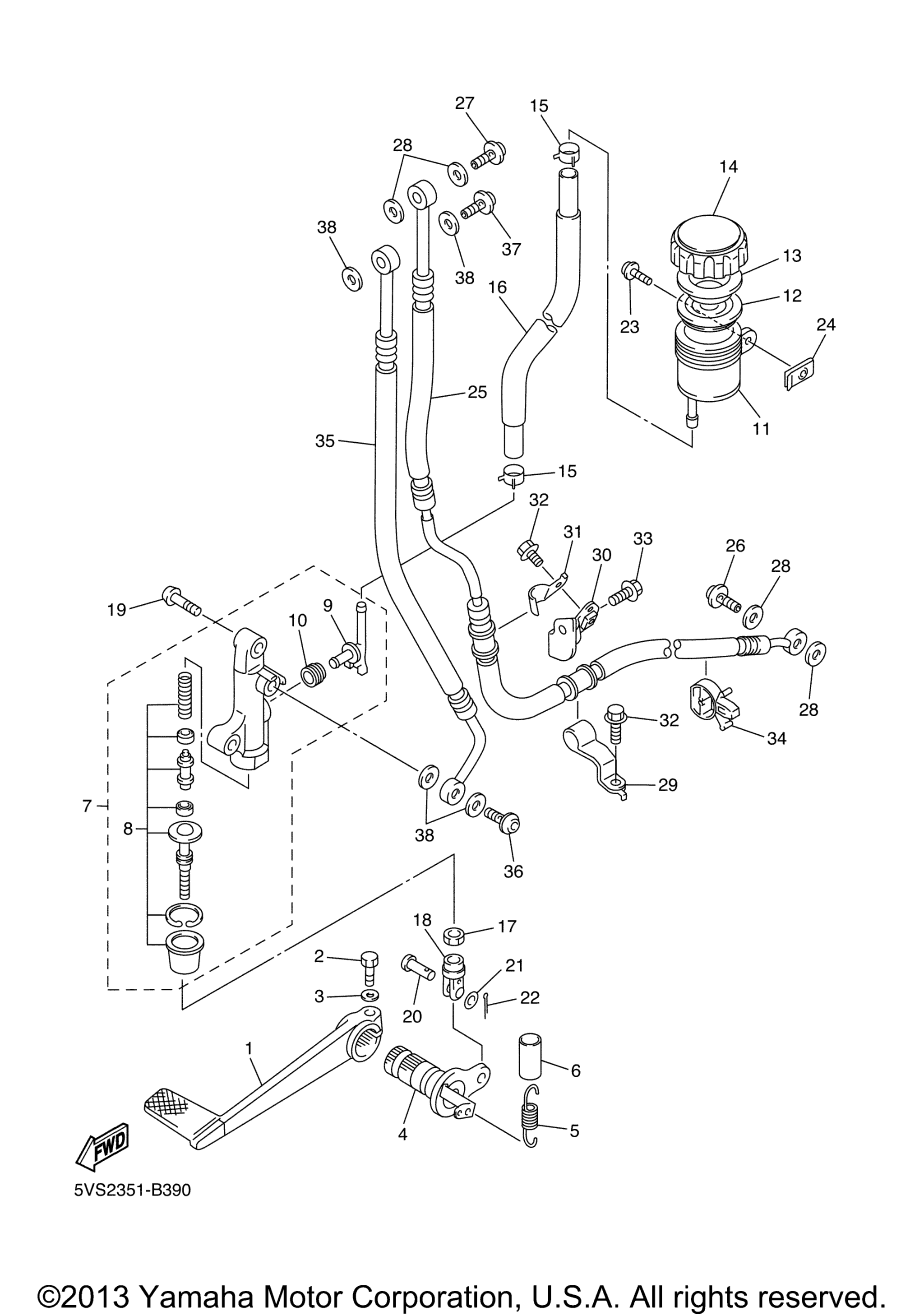

Схема заднего главного цилиндра тормоза для FJR1300ABS (FJR1300ASC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 5JW-27211-00-00
По запросу
2
Bolt art. 90109-06468-00
По запросу
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Shaft, Brake Pedal art. 5JW-27212-01-00
По запросу
5
Spring, Tension art. 90506-25001-00
По запросу
6
Hose art. 90446-17346-00
По запросу
7
Rr. Master Cylinder Assy art. 5VS-2583V-00-00
По запросу
8
. .Cylinder Kit, Master art. 5VS-W0042-50-00
По запросу
9
. .Joint art. 5VS-2582A-00-00
По запросу
10
. .Bush art. 4BP-2585F-01-00
По запросу
11
Tank, Reservoir art. 5VS-25894-00-00
По запросу
12
Diaphragm, Reservoir art. 5SL-25854-00-00
По запросу
13
Диафрагма заднего главного цилиндра Yamaha art. 5SL-25855-00-00
от 882 ₽
14
Cap, Reservoir art. 5SL-25852-00-00
По запросу
15
Clip art. 90467-090A0-00
По запросу
16
Hose, Reservoir art. 5VS-25895-00-00
По запросу
17
Nut art. 95317-08700-00
По запросу
18
Joint art. 5SL-27222-00-00
По запросу
19
Bolt, Button Head art. 92017-08030-00
По запросу
20
Pin art. 91701-06018-00
По запросу
21
Шайба Yamaha art. 92907-06200-00
от 168 ₽
22
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
23
Screw, With Washer art. 90159-06085-00
По запросу
24
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
25
Hose, Brake 5 art. 5VS-2581K-00-00
По запросу
26
Bolt, Union art. 90401-10172-00
По запросу
27
Bolt, Union art. 90401-10020-00
По запросу
28
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
29
Holder, Brake Hose 2 art. 5VS-25876-10-00
По запросу
30
Holder, Brake Hose 5 art. 5VS-2588F-00-00
По запросу
31
Holder, Brake Hose 6 art. 5VS-2588G-00-00
По запросу
32
Болт с фланцем art. 95027-06012-00
По запросу
33
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
34
Clamp art. 90464-23239-00
По запросу
35
Hose, Brake 4 art. 5VS-2581J-00-00
По запросу
36
Bolt, Union art. 90401-10172-00
По запросу
37
Bolt, Union art. 90401-10020-00
По запросу
38
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
