модель 2004 года
- Модель FZ6
- Код модели FZ6 (FZ600SS)

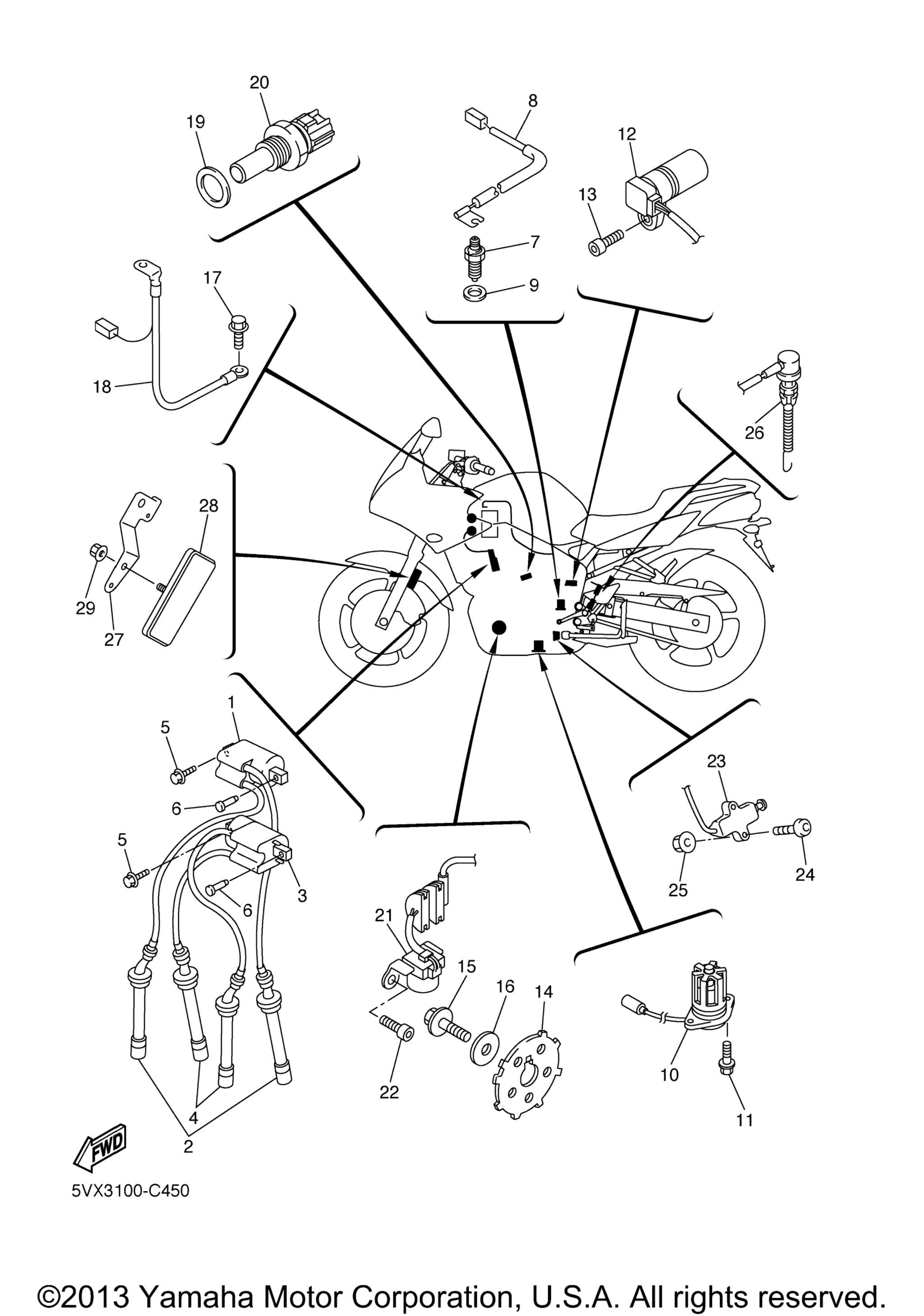

Схема электрооборудования 1 для FZ6 (FZ600SS)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 5VX-82310-00-00
По запросу
2
Plug Cap Assy art. 5VX-82370-00-00
По запросу
3
Ignition Coil Assy art. 5VX-82320-00-00
По запросу
4
Plug Cap Assy art. 5VX-82370-00-00
По запросу
5
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
6
Rivet art. 90269-06010-00
По запросу
7
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
8
Wire, Lead art. 5VX-82541-00-00
По запросу
9
Прокладка art. 90430-10148-00
По запросу
10
Датчик уровня масла Yamaha art. 5VX-85720-01-00
По запросу
11
Болт с фланцем art. 90105-06696-00
По запросу
12
Sensor, Speed art. 5EB-83755-02-00
По запросу
13
Болт Yamaha art. 91317-06016-00
По запросу
14
Rotor art. 5VX-81673-00-00
По запросу
15
Bolt, Flange art. 90105-08113-00
По запросу
16
Washer, Plate art. 90201-081R9-00
По запросу
17
Bolt art. 91380-06012-00
По запросу
18
Wire, Ground Lead art. 5VX-82116-00-00
По запросу
19
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
20
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
21
Pick-Up Assy art. 5VX-81670-03-00
По запросу
22
Болт Yamaha art. 91317-06016-00
По запросу
23
Switch, Side Stand art. 5VS-82566-61-00
По запросу
24
Bolt, Button Head art. 92017-05025-00
По запросу
25
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
26
Stop Switch Assy art. 5VX-82530-00-00
По запросу
27
Bracket, Reflector 1 art. 5VX-85112-00-00
По запросу
28
Reflector Assy art. 11H-85110-01-00
По запросу
29
Гайка art. 95707-05500-00
По запросу
