модель 2004 года
- Модель PW50
- Код модели PW50 (PW50S1)

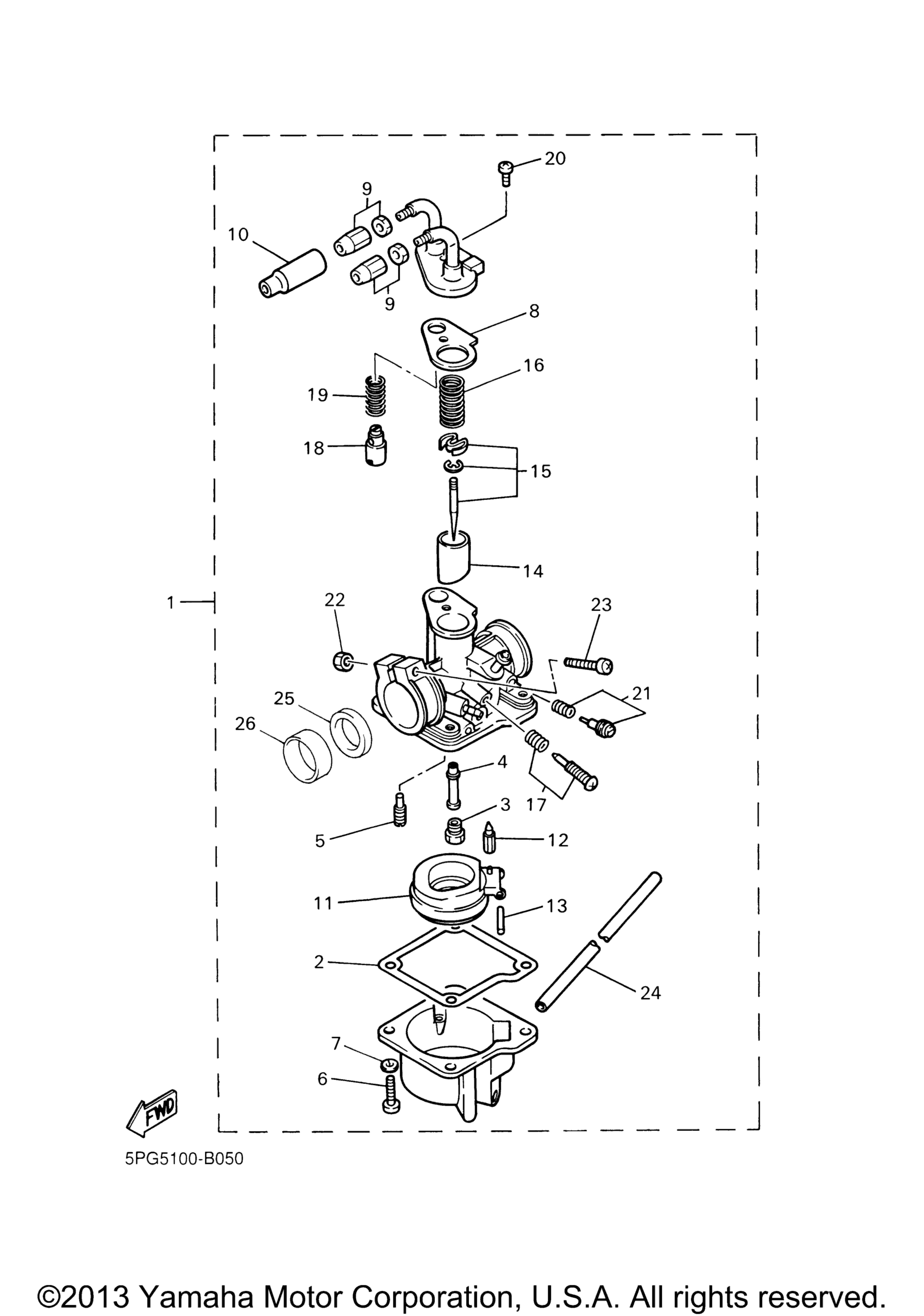

Схема карбюратора для PW50 (PW50S1)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 5PG-14101-00-00
По запросу
2
. Gasket, Float Chamber art. 3L5-14184-00-00
По запросу
3
. Jet, Main (#70) art. 620-14231-14-00
По запросу
4
. Nozzle, Main art. 3L7-14141-12-00
По запросу
5
. Jet, Pilot (#40) art. 3L5-14142-40-00
По запросу
6
Винт, головка поодона art. 98507-04014-00
По запросу
7
. Washer, Spring art. 92907-04100-00
По запросу
8
. Gasket art. 3L5-14198-00-00
По запросу
9
. Cable Adjust Screw Set art. 17L-14106-00-00
По запросу
10
. Cap art. 1R0-14169-00-00
По запросу
11
. Float art. 3L6-14185-01-00
По запросу
12
. Needle Valve Assy art. 3L5-14190-01-00
По запросу
13
. Pin, Float art. 603-14186-00-00
По запросу
14
. Valve, Throttle 1 art. 3L5-14112-40-00
По запросу
15
. .Needle Set art. 36R-1490J-00-00
По запросу
16
. Spring, Throttle Valve art. 174-14131-01-00
По запросу
17
. Throttle Screw Set art. 36R-14103-00-00
По запросу
18
. Plunger, Starter art. 58E-14171-00-00
По запросу
19
. Coil, Spring art. 127-14135-00-00
По запросу
20
. Screw, Oval Head art. 97607-05112-00
По запросу
21
. Air Screw Set art. 36R-14104-00-00
По запросу
22
. Nut art. 98807-05100-00
По запросу
23
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
24
. Pipe art. 90445-05N13-00
По запросу
25
. Seal art. 1M3-14997-00-00
По запросу
26
. Insulator art. 1V3-14271-00-00
По запросу
