модель 2004 года
- Модель PW80
- Код модели PW80 (PW80S)

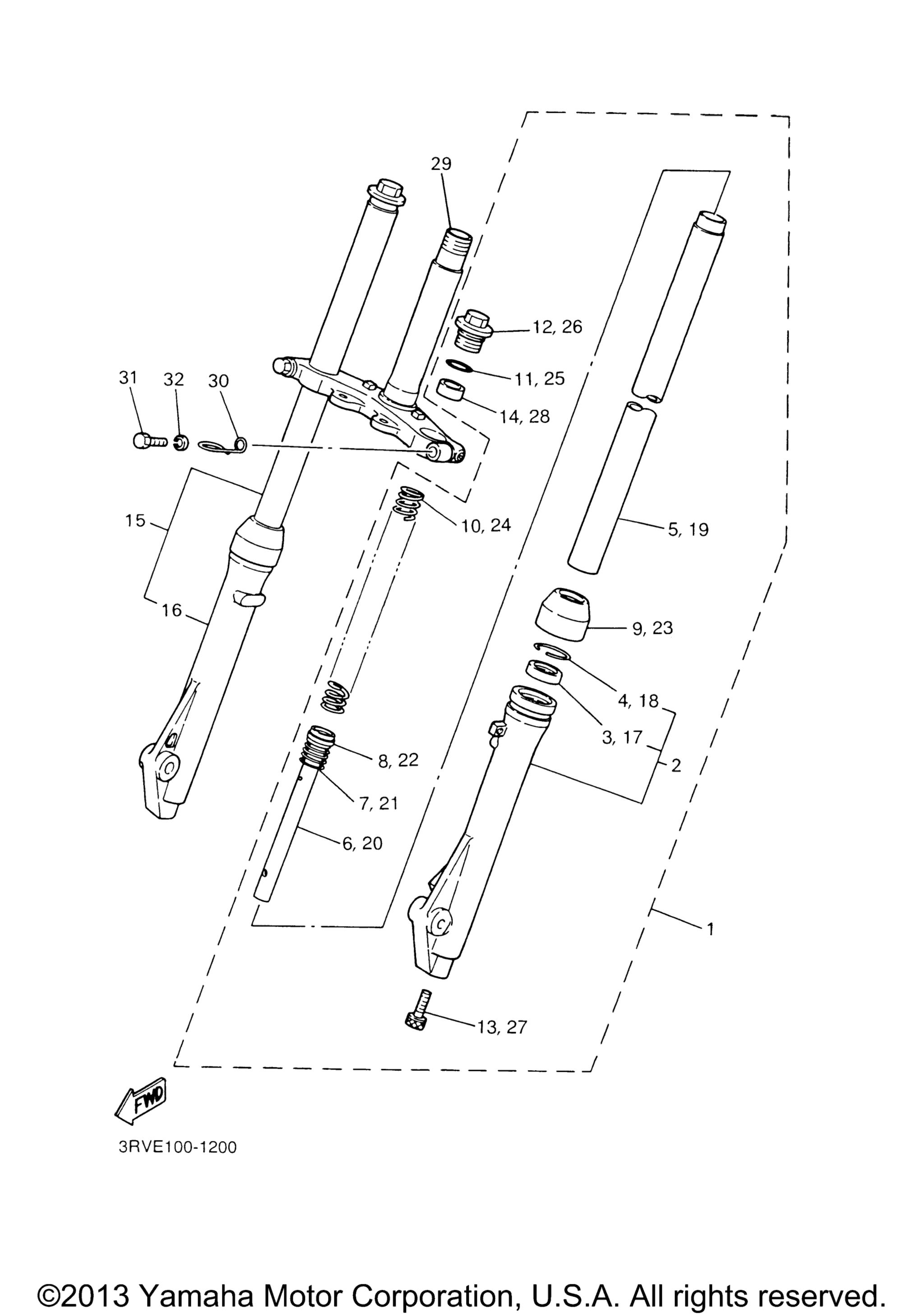

Схема передней вилки для PW80 (PW80S)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 3RV-23102-01-00
По запросу
2
. Tube, Outer (Left) art. 3RV-23126-01-00
По запросу
3
. . Oil Seal art. 1RY-23145-00-00
По запросу
4
. . Clip, Oil Seal art. 3M7-23156-00-00
По запросу
5
. Inner Tube Comp. 1 art. 21W-23110-00-00
По запросу
6
. .Cylinder Comp., Front Fork art. 3R0-23170-00-00
По запросу
7
. Spring, Rebound art. 2J5-23151-00-00
По запросу
8
. Ring, Piston art. 2J5-23157-00-00
По запросу
9
. Seal, Dust art. 3M7-23144-00-00
По запросу
10
. Spring, Front Fork art. 21W-23141-00-00
По запросу
11
. O-Ring art. 93210-17570-00
По запросу
12
. Bolt, Cap art. 3M7-23111-01-00
По запросу
13
. .Bolt, Hexagon Socket Head WITH WASHER art. 3M7-23181-00-00
По запросу
14
. Seat, Spring Upper art. 3M7-23142-00-00
По запросу
15
Front Fork Assy (R.H) art. 3RV-23103-01-00
По запросу
16
. Tube, Outer (Right) art. 3RV-23136-01-00
По запросу
17
. . Oil Seal art. 1RY-23145-00-00
По запросу
18
. . Clip, Oil Seal art. 3M7-23156-00-00
По запросу
19
. Inner Tube Comp. 1 art. 21W-23110-00-00
По запросу
20
. .Cylinder Comp., Front Fork art. 3R0-23170-00-00
По запросу
21
. Spring, Rebound art. 2J5-23151-00-00
По запросу
22
. Ring, Piston art. 2J5-23157-00-00
По запросу
23
. Seal, Dust art. 3M7-23144-00-00
По запросу
24
. Spring, Front Fork art. 21W-23141-00-00
По запросу
25
. O-Ring art. 93210-17570-00
По запросу
26
. Bolt, Cap art. 3M7-23111-01-00
По запросу
27
. .Bolt, Hexagon Socket Head WITH WASHER art. 3M7-23181-00-00
По запросу
28
. Seat, Spring Upper art. 3M7-23142-00-00
По запросу
29
Under Bracket Comp art. 5HN-23340-00-00
По запросу
30
Holder, Cable 1 art. 3R0-23318-00-00
По запросу
31
Bolt 1 art. 451-23346-01-00
По запросу
32
Washer, Spring art. 92990-10100-00
По запросу
