модель 2004 года
- Модель Road Star
- Код модели ROAD STAR MIDNIGHT SILVERADO (XV17ATMS)

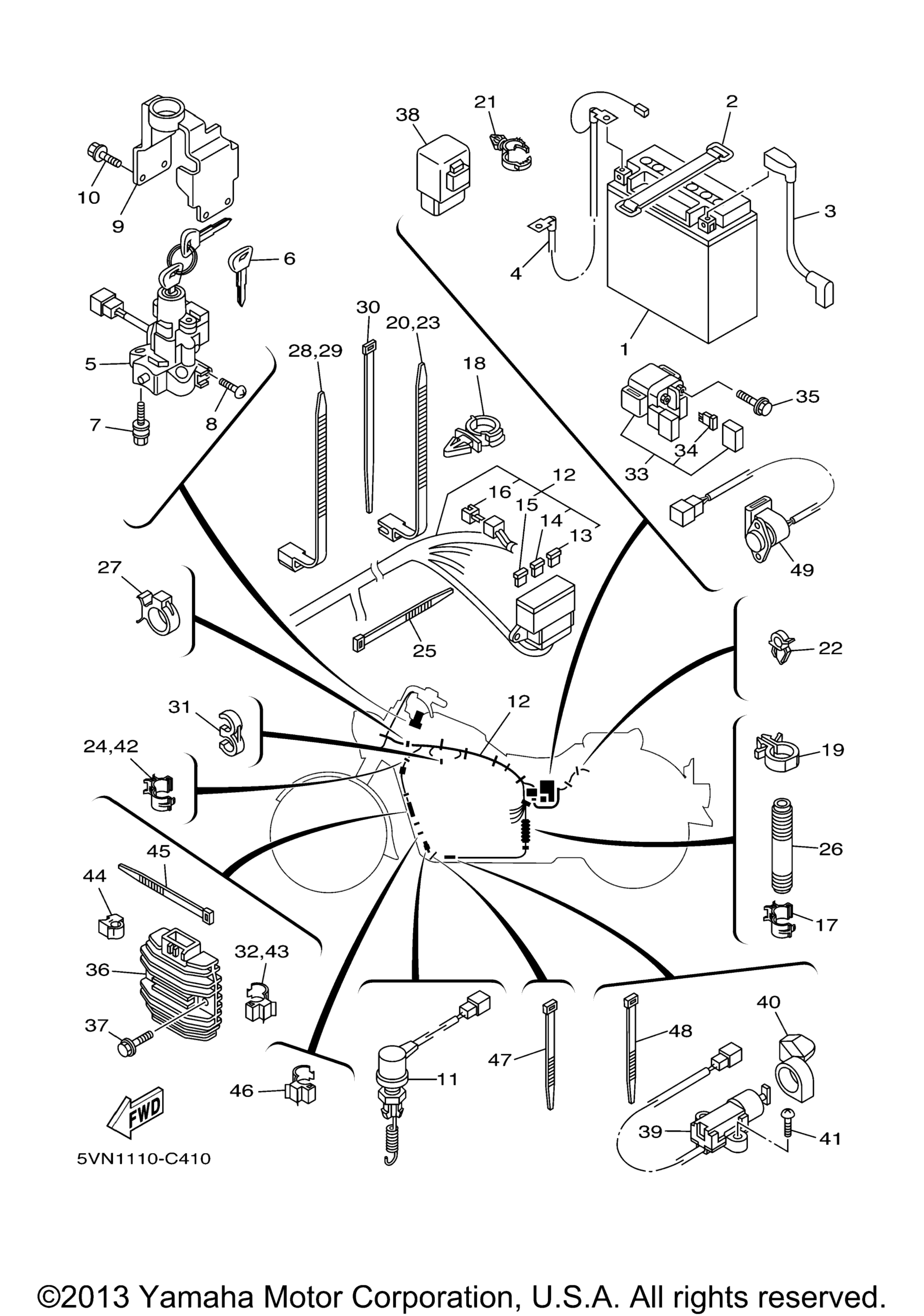

Схема электрооборудования 2 для ROAD STAR MIDNIGHT SILVERADO (XV17ATMS)
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
2
Band, Battery art. 4WM-82131-00-00
По запросу
3
Wire, Plus Lead art. 4NK-82115-00-00
По запросу
4
Wire, Minus Lead art. 4WM-82116-00-00
По запросу
5
Main Switch Steering Lock art. 5VN-82501-02-00
По запросу
6
Blank Key AP art. 5PX-82511-09-00
По запросу
7
Bolt art. 90109-08196-00
По запросу
8
Screw, Pan Head art. 98517-05010-00
По запросу
9
Cover, Main Switch art. 4WM-82568-00-00
По запросу
10
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
11
Stop Switch Assy art. 5VN-82530-00-00
По запросу
12
Wire Harness Assy UR CA art. 5VN-82590-10-00
По запросу
12
Wire Harness Assy UR 49 art. 5VN-82590-00-00
По запросу
13
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
14
. .Fuse (15A-Bl) art. 36Y-82151-00-00
По запросу
15
. .Fuse (5A-Bl) art. 1NL-82151-00-00
По запросу
16
Диод электрический art. 3WP-81980-00-00
По запросу
17
Clamp art. 90464-20191-00
По запросу
18
Зажим-клипса Yamaha art. 90464-07209-00
от 368 ₽
19
Зажим Yamaha art. 90464-24230-00
По запросу
20
Зажим art. 90464-15195-00
По запросу
21
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
22
Clamp art. 90464-08263-00
По запросу
23
Зажим art. 90464-15195-00
По запросу
24
Clamp art. 90464-15192-00
По запросу
25
Band art. 1UA-82591-00-00
По запросу
26
Tube art. 4WM-82139-00-00
По запросу
27
Clamp art. 90464-20191-00
По запросу
28
Зажим пластиковый art. 25G-83936-01-00
По запросу
29
Зажим пластиковый art. 25G-83936-01-00
По запросу
30
Clamp art. 1UA-82591-00-00
По запросу
31
Clamp art. 90464-60067-00
По запросу
32
Clamp art. 90464-10190-00
По запросу
33
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
34
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
35
Болт с фланцем art. 95027-06008-00
По запросу
36
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
37
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
38
Relay Assy (5Vk-00) art. 5KS-81950-20-00
По запросу
39
Switch, Side Stand art. 5VS-82566-70-00
По запросу
40
Cover art. 4WM-8252U-00-00
По запросу
41
Винт Yamaha art. 98507-05016-00
По запросу
42
Clamp art. 90464-15192-00
По запросу
43
Clamp art. 90464-10190-00
По запросу
44
Clamp art. 90464-05188-00
По запросу
45
Band art. 1UA-82591-00-00
По запросу
46
Clamp art. 90464-10190-00
По запросу
47
Band art. 1UA-82591-00-00
По запросу
48
Band art. 1UA-82591-00-00
По запросу
49
Thermo Switch Assy art. 5FU-82560-50-00
По запросу
