модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCS)

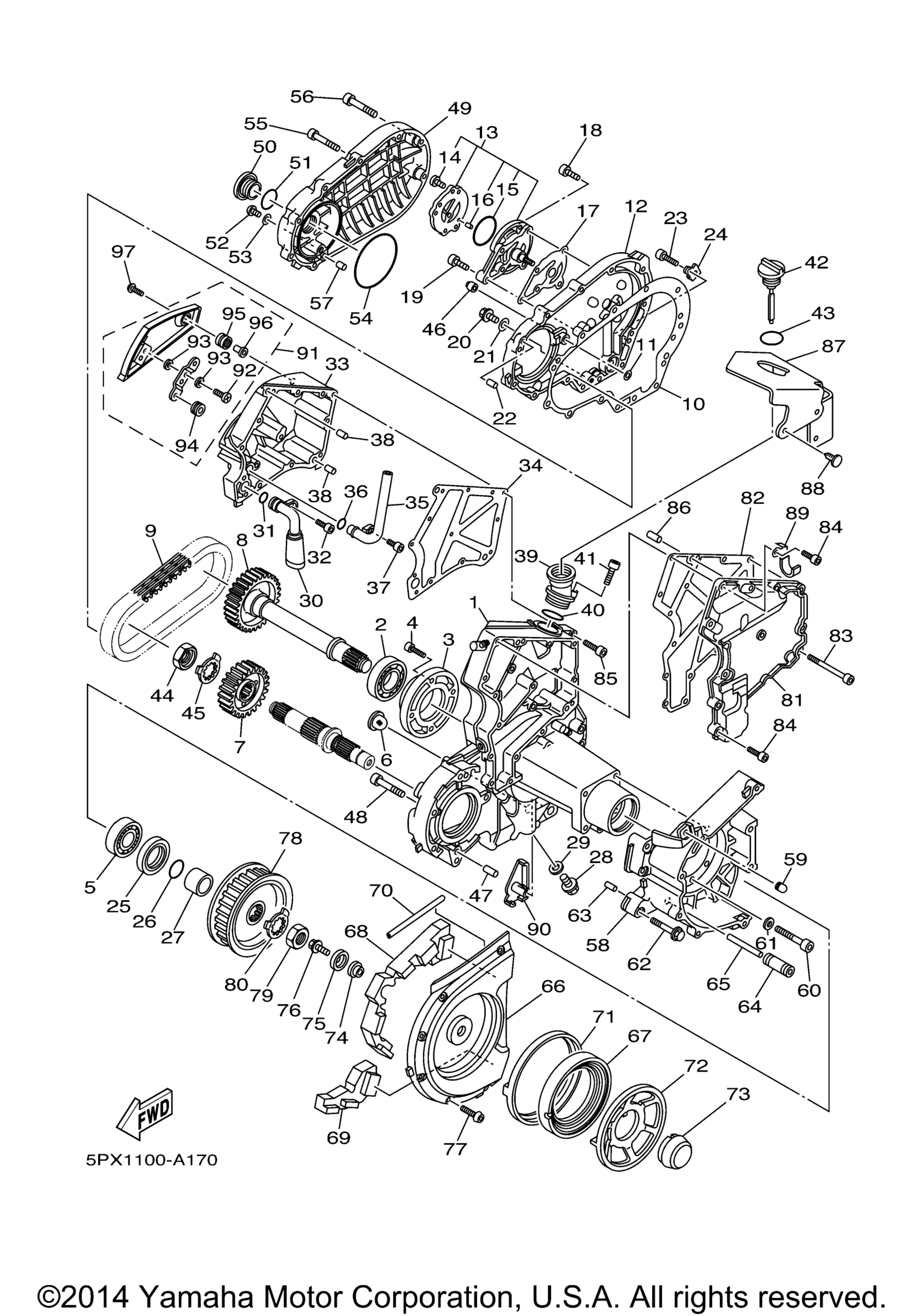

Схема средней передачи привода для ROAD STAR WARRIOR (XV17PCS)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Transfer 1 art. 5PX-17541-00-00
По запросу
2
Подшипник Yamaha art. 93306-20712-00
По запросу
3
Housing, Bearing art. 5PX-17521-00-00
По запросу
4
Болт Yamaha art. 91317-06025-00
от 368 ₽
5
Подшипник Yamaha art. 93306-20627-00
от 732 ₽
Аналог
6 671 ₽
Требуется 1 шт.
6
Cleaner art. 4WM-13286-00-00
По запросу
7
Sprocket, Chain Drive art. 4WM-17682-00-00
По запросу
8
Middle Driven Shaft Assy art. 5PX-1755A-00-00
По запросу
9
Chain, Primary art. 4WM-16139-01-00
По запросу
10
Gasket 1 art. 5PX-17929-00-00
По запросу
11
Gasket 2 art. 4WM-17931-00-00
По запросу
12
Case, Transfer 2 art. 5PX-17542-00-00
По запросу
13
Oil Pump Assy art. 5PX-13100-00-00
По запросу
14
. Bolt, Hexagon Socket Head art. 91317-06014-00
По запросу
15
. .O-Ring art. 93210-48214-00
По запросу
16
Штифт Yamaha art. 93603-07073-00
от 987 ₽
17
Gasket, Pump Case art. 4WM-13116-00-00
По запросу
18
Болт Yamaha art. 90110-06138-00
По запросу
19
Болт Yamaha art. 91317-06025-00
от 368 ₽
20
Bolt, Flange art. 95814-08016-00
По запросу
21
Gasket art. 90430-08119-00
от 578 ₽
22
Палец Yamaha art. 99530-10114-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
24
Plate 3 art. 5PX-17691-00-00
По запросу
25
Oil Seal art. 93102-40330-00
По запросу
26
.O-Ring art. 93210-30660-00
По запросу
27
Collar art. 90387-3003P-00
По запросу
28
Сливная пробка Yamaha art. 90340-14132-00
По запросу
29
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
30
Strainer 2 art. 5PX-13421-00-00
По запросу
31
Кольцо резиновое Yamaha art. 93210-14003-00
от 882 ₽
32
Болт Yamaha art. 91317-06012-00
По запросу
33
Cap art. 5PX-17631-00-00
По запросу
34
Gasket, 3 art. 5PX-17932-02-00
По запросу
35
Pipe art. 5PX-13582-00-00
По запросу
36
Кольцо резиновое Yamaha art. 93210-14003-00
от 882 ₽
37
Болт Yamaha art. 91317-06012-00
По запросу
38
Палец Yamaha art. 99530-10114-00
По запросу
39
Joint art. 5PX-13132-00-00
По запросу
40
Кольцо резиновое Yamaha 93210-35520-00 art. 93210-35512-00
По запросу
41
Болт Yamaha art. 91317-06025-00
от 368 ₽
42
Plug, Oil Level art. 5PX-15362-10-00
По запросу
43
Кольцо резиновое Yamaha 93210-35520-00 art. 93210-35512-00
По запросу
44
Nut art. 90179-22004-00
По запросу
45
Washer, Lock art. 90215-26241-00
По запросу
46
Nut art. 90179-08004-00
По запросу
47
Палец Yamaha art. 99530-10114-00
По запросу
48
.Bolt, Hexagon Socket Head art. 91314-08050-00
По запросу
49
Cover art. 5PX-15779-00-00
По запросу
50
Plug, Straight Screw art. 90340-32002-00
По запросу
51
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
52
Bolt, Button Head art. 92014-06010-00
По запросу
53
Шайба уплотнительная сливной пробки КПП Yamaha art. 90430-06016-00
По запросу
54
Кольцо резиновое Yamaha art. 93210-92448-00
По запросу
55
Bolt, Hexagon Socket Head art. 91314-06050-00
По запросу
56
Bolt, Hexagon Socket Head art. 91314-08055-00
По запросу
57
Палец Yamaha art. 99530-10114-00
По запросу
58
Stay art. 5PX-17613-00-00
По запросу
59
Spacer 1 art. 5PX-17654-00-00
По запросу
60
Bolt art. 91317-10050-00
По запросу
61
Washer, Plate art. 92907-10600-00
По запросу
62
Bolt, Flange art. 95824-10050-00
По запросу
63
Pin art. 99480-10018-00
По запросу
64
Slider art. 4WM-17653-00-00
По запросу
65
Pin, Dowel art. 93606-76002-00
По запросу
66
Cover art. 5PX-17076-00-00
По запросу
67
Damper, Slider art. 5PX-17655-00-00
По запросу
68
Damper 2 art. 5PX-1542B-00-00
По запросу
69
Damper 3 art. 5PX-1542C-00-00
По запросу
70
Protector art. 5PX-15491-00-00
По запросу
71
Ring, Rubber art. 5PX-15449-00-00
По запросу
72
Plate 1 art. 5PX-17665-00-00
По запросу
73
Plate 2 art. 5PX-17675-00-00
По запросу
74
Grommet art. 4H7-15486-00-00
По запросу
75
Washer art. 90209-06096-00
По запросу
76
Болт с фланцем art. 95817-06012-00
По запросу
77
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
78
Pulley, Belt art. 5PX-17651-00-00
По запросу
79
Nut art. 90179-22004-00
По запросу
80
Washer, Lock art. 90215-26241-00
По запросу
81
Cap, Housing art. 5PX-17538-00-00
По запросу
82
Gasket, 4 art. 5PX-17933-02-00
По запросу
83
Bolt art. 91317-06085-00
По запросу
84
Болт Yamaha art. 91317-06025-00
от 368 ₽
85
Bolt art. 91317-06045-00
По запросу
86
Палец Yamaha art. 99530-10114-00
По запросу
87
Plate, Cap art. 5PX-1763A-00-00
По запросу
88
Rivet art. 90269-07005-00
По запросу
89
Clamp art. 90465-08038-00
По запросу
90
Plate art. 5PX-17446-00-00
По запросу
91
Plate, Cover art. 5PX-17471-00-00
По запросу
92
. .Screw, Binding art. 98907-06014-00
По запросу
93
. .Washer, Plate art. 90201-05013-00
По запросу
94
. .Grommet art. 90480-13007-00
По запросу
95
. .Grommet art. 90480-13006-00
По запросу
96
. .Collar art. 90387-07007-00
По запросу
97
Bolt, Hex. Socket Button art. 90110-06202-00
По запросу
