модель 2004 года
- Модель Royal Star
- Код модели ROYAL STAR MIDNIGHT VENTURE (XVZ13TFMSC) CA

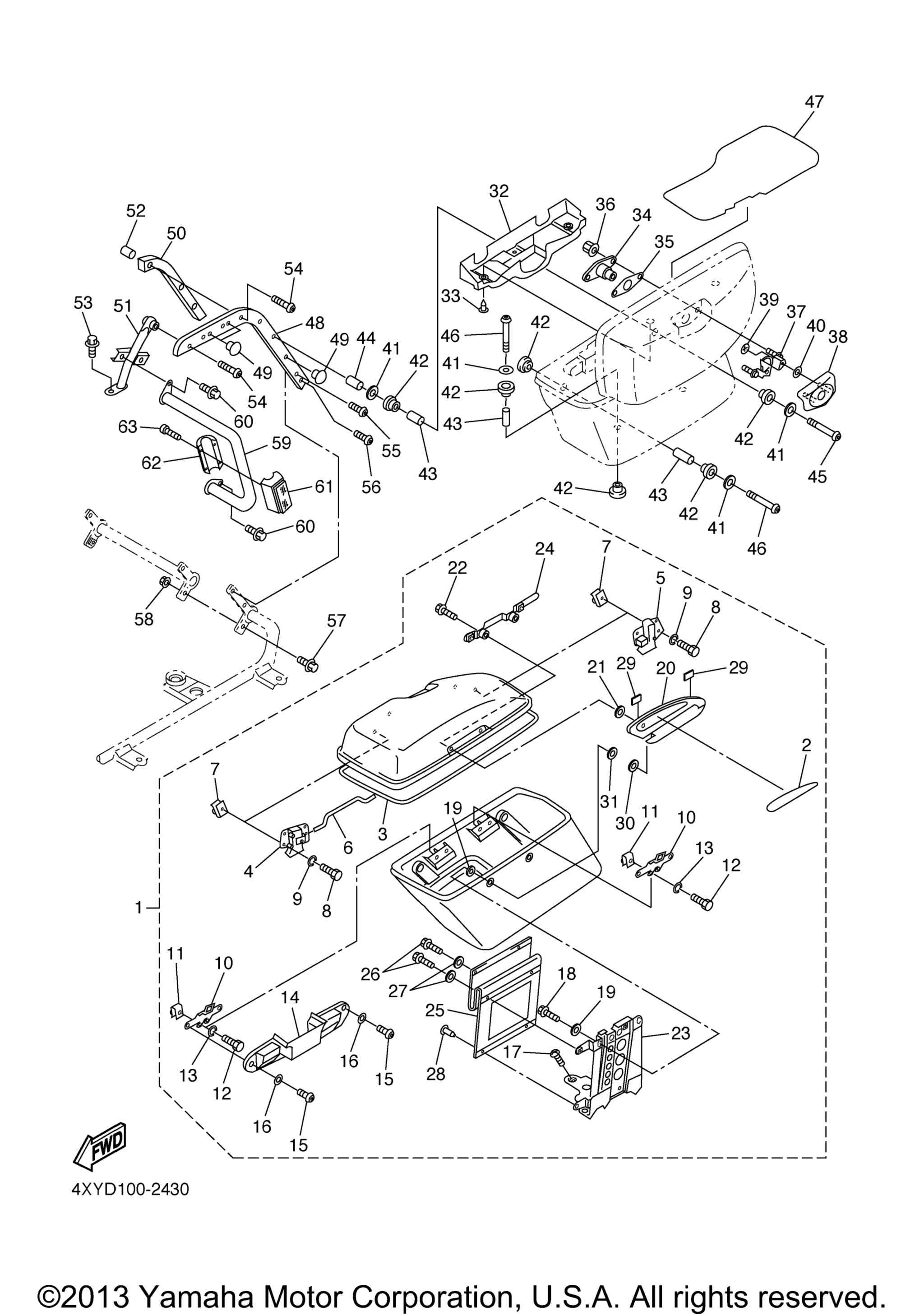

Схема кофр 1 для ROYAL STAR MIDNIGHT VENTURE (XVZ13TFMSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp, 1 SMX art. 4XY-Y2843-C1-P0
По запросу
2
. .Ornament 1 art. 4XY-2847A-70-00
По запросу
3
. .Seal 1 art. 4XY-28428-00-00
По запросу
4
. .Hook 3 art. 4XY-28494-00-00
По запросу
5
. .Hook 4 art. 4XY-28495-00-00
По запросу
6
. .Lever art. 4XY-2841A-00-00
По запросу
7
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
8
. Bolt art. 97017-05012-00
По запросу
9
. Washer, Plate art. 92907-05600-00
По запросу
10
. .Hook 2 art. 4XY-28498-00-00
По запросу
11
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
12
. Bolt art. 97017-05016-00
По запросу
13
. Washer, Plate art. 92907-05600-00
По запросу
14
. .Cover 3 art. 4XY-2843J-00-00
По запросу
15
. Bolt, Button Head art. 92017-05008-00
По запросу
16
. Washer, Plate art. 92907-05600-00
По запросу
17
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
18
. Bolt, Button Head art. 92017-05014-00
По запросу
19
. Washer, Plate art. 90201-05556-00
По запросу
20
. .Hinge 1 art. 4XY-28444-10-00
По запросу
21
. .Washer, Plate art. 90202-10120-00
По запросу
22
. Bolt, Button Head art. 92017-05020-00
По запросу
23
. .Reinforcement 1 art. 4XY-28427-00-00
По запросу
24
. .Plate 5 art. 4XY-2847H-00-00
По запросу
25
. .Stopper, Open art. 4XY-2845B-00-00
По запросу
26
. Bolt, Button Head art. 92017-05014-00
По запросу
27
. Washer, Plate art. 92907-05600-00
По запросу
28
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
29
. .Plate, Rubber 4 art. 4XY-28499-00-00
По запросу
30
. Washer, Plate art. 90201-08326-00
По запросу
31
. .Seal 2 art. 4XY-28429-00-00
По запросу
32
Cover Lock Assy 2 art. 4XY-2849K-00-00
По запросу
33
Пистон Yamaha art. 90269-06081-00
от 788 ₽
34
Lock Assy 3 art. 4XY-W2843-00-00
По запросу
35
Plate, Rubber 5 art. 4XY-2845J-00-00
По запросу
36
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
37
Plate 6 art. 4XY-2849H-00-00
По запросу
38
Cover 5 art. 4XY-2842A-00-00
По запросу
39
Nut, Spring art. 90183-04005-00
По запросу
40
Damper art. 4KJ-28371-00-00
По запросу
41
Washer, Plate art. 90201-065G8-00
По запросу
42
Grommet art. 90480-20447-00
По запросу
43
Collar art. 90387-084R5-00
По запросу
44
Collar art. 90387-0811N-00
По запросу
45
Bolt, Button Head art. 92017-06055-00
По запросу
46
Bolt, Button Head art. 92017-06035-00
По запросу
47
Seat 2 art. 4XY-2848K-01-00
По запросу
48
Frame, Saddlebag 1 art. 4XY-28473-00-00
По запросу
49
Plug art. 90338-07259-00
По запросу
50
Damper 1 art. 4YE-28415-00-00
По запросу
51
Stay, Front Guard 1 art. 4YE-28413-02-00
По запросу
52
Collar art. 90387-0811N-00
По запросу
53
Болт Yamaha art. 95817-08014-00
По запросу
54
Bolt, Button Head art. 92014-08040-00
По запросу
55
Bolt, Button Head art. 92014-08016-00
По запросу
56
Bolt, Button Head art. 92014-08020-00
По запросу
57
Болт с фланцем art. 95817-08016-00
По запросу
58
Nut art. 95307-08800-00
По запросу
59
Guard, Saddlebag 1 art. 4XY-2841K-00-00
По запросу
60
Bolt, Flange art. 95814-08016-00
По запросу
61
Reflector, Rear 1 art. 4YE-85131-00-00
По запросу
62
Bracket, Reflector 1 art. 4YE-85132-00-00
По запросу
63
Screw, Tapping art. 97707-30514-00
По запросу
