модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX12SC1) CA

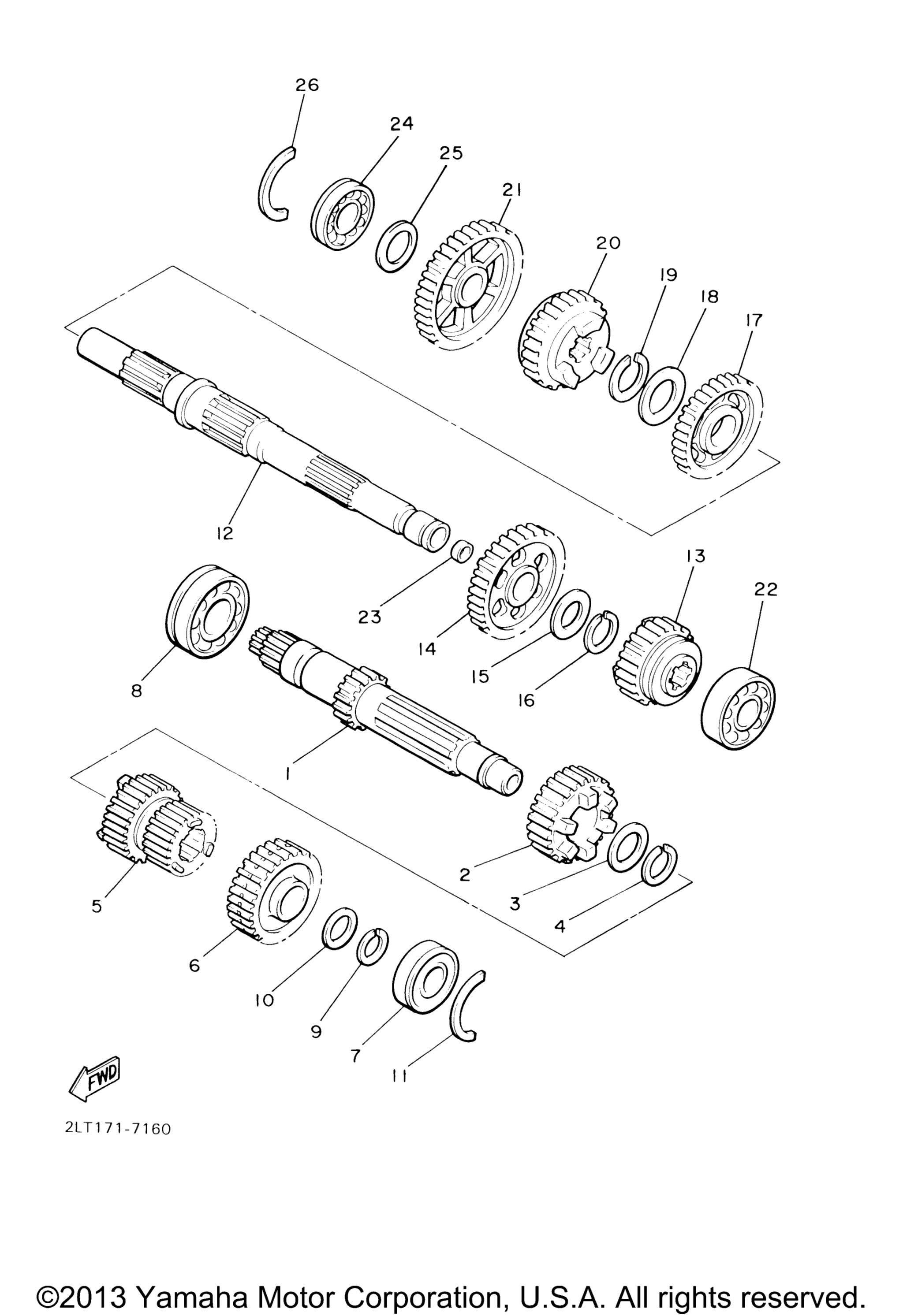

Схема трансмиссии для V-MAX (VMX12SC1) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (17T) art. 1FK-17411-00-00
По запросу
2
Gear, 4Th Pinion (26T) art. 1FK-17141-00-00
По запросу
3
Washer art. 90209-25196-00
По запросу
4
Circlip art. 93440-28062-00
По запросу
5
Gear, 2Nd/3Rd Pinion (22/23T) art. 1FK-17121-01-00
По запросу
6
Gear, 5Th Pinion (28T) art. 1FK-17151-01-00
По запросу
7
Bearing art. 93306-30430-00
По запросу
8
Bearing art. 93306-36401-00
По запросу
9
Circlip art. 93410-23056-00
По запросу
10
Washer, Plate art. 90201-232K5-00
По запросу
11
Circlip art. 93440-52118-00
По запросу
12
Axle, Drive art. 4NK-17402-00-00
По запросу
13
Gear, 5Th Wheel (26T) art. 1FK-17251-01-00
По запросу
14
Gear, 2Nd Wheel (39T) art. 1FK-17221-01-00
По запросу
15
Washer art. 90209-32231-00
По запросу
16
Circlip art. 93440-34025-00
По запросу
17
Gear, 3Rd Wheel (31T) art. 26H-17231-01-00
По запросу
18
Washer art. 90209-27192-00
По запросу
19
Circlip art. 93440-30077-00
По запросу
20
Gear, 4Th Wheel (28T) art. 1FK-17241-00-00
По запросу
21
Gear, 1St Wheel (43T) art. 1FK-17211-00-00
По запросу
22
Bearing art. 93306-20645-00
По запросу
23
Plug art. 90331-15039-00
По запросу
24
Bearing art. 93306-20555-00
По запросу
25
Washer, Plate (1.3T) UN art. 90201-256K7-00
По запросу
25
Washer, Plate (0.5T) UN art. 90201-256K5-00
По запросу
25
Washer, Plate (0.9T) UN art. 90201-256K6-00
По запросу
26
Circlip art. 93440-52118-00
По запросу
