модель 2004 года
- Модель V-STAR 1100
- Код модели V STAR 1100 CUSTOM (XVS11S)

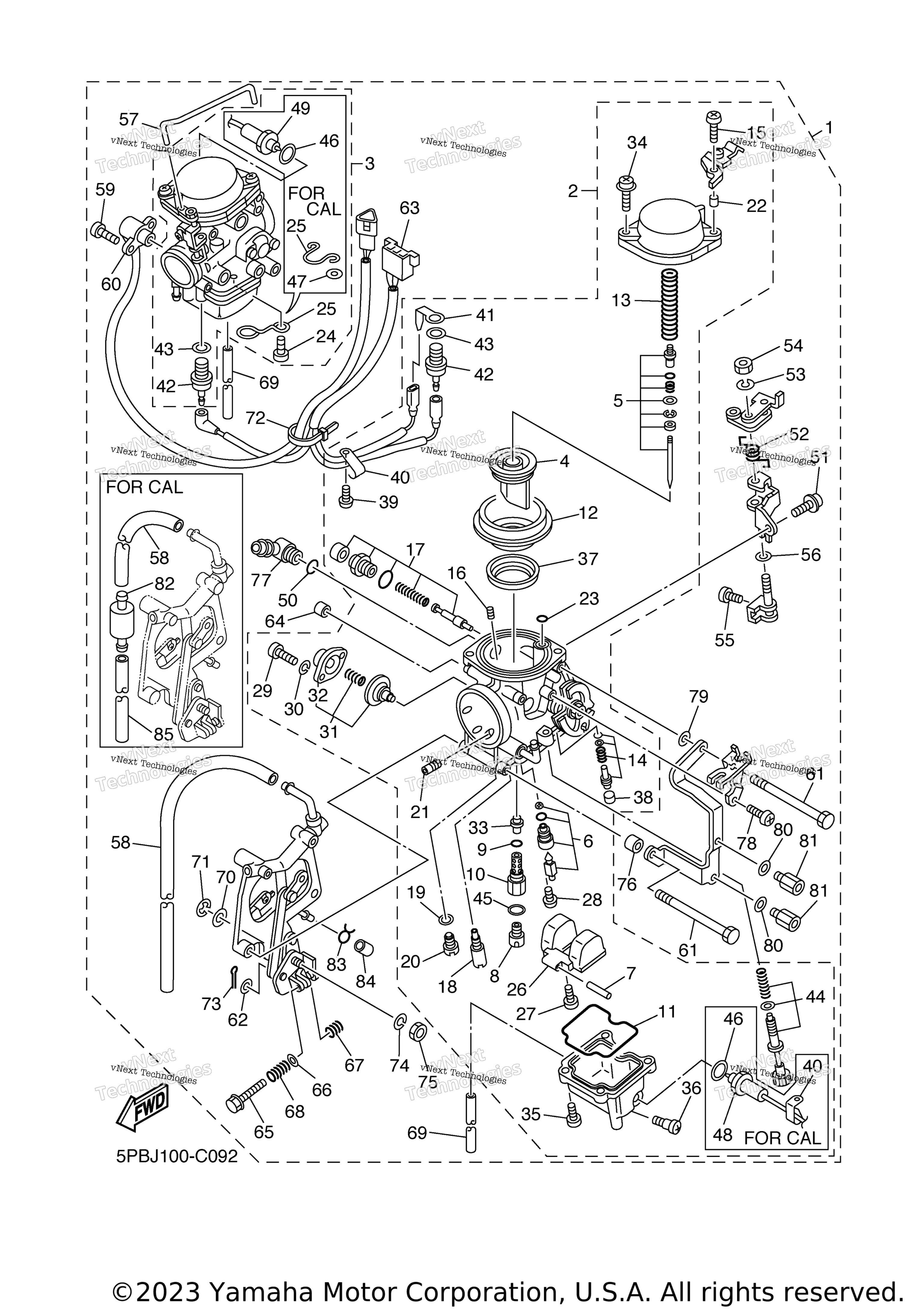

Схема карбюратора для V STAR 1100 CUSTOM (XVS11S)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy UR CA art. 5YS-14900-00-00
По запросу
1
Carburetor Assy UR 49 art. 5EL-14900-40-00
По запросу
2
. Carburetor Assy 1 (#1) REAR art. 5EL-14901-40-00
По запросу
2
. Carburetor Assy 1 (#1) REAR CA art. 5YS-14901-00-00
По запросу
3
. Carburetor Assy 2 (#2) FRONT art. 5EL-14902-40-00
По запросу
3
. Carburetor Assy 2 (#2) FRONT CA art. 5YS-14902-00-00
По запросу
4
. . Valve, Throttle 1 art. 5EL-14112-00-00
По запросу
5
. . Needle Set UR 49 art. 5EL-1490J-20-00
По запросу
5
. . . . Needle Set UR CA art. 5EL-1490J-00-00
По запросу
6
. . Needle Valve Set art. 5EL-14107-12-00
По запросу
7
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
8
. . Jet, Main (#115) (#2) FRONT art. 3G2-14231-23-A0
По запросу
8
. . .Jet, Main (#110) (#1) REAR art. 3G2-14231-22-00
По запросу
8
. . .Jet, Main (#112.5) (#2) FRONT art. 3G2-1423A-73-A0
По запросу
9
Кольцо уплотнительное art. 583-14561-00-00
По запросу
10
. . Holder CA art. 5KS-14261-00-00
По запросу
10
. . Holder art. 5EL-14261-00-00
По запросу
11
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
12
. . Diaphragm art. 5EL-24411-00-00
По запросу
13
Пружина диафрагмы art. 4KM-14933-00-00
По запросу
14
. . .Pilot Screw Set CA art. 4XY-14105-00-00
По запросу
14
. . Pilot Screw Set art. 4SV-14105-00-00
По запросу
15
Винт Yamaha art. 98507-05016-00
По запросу
16
. . Jet, Main (#145) art. 1HX-14231-29-00
По запросу
17
. . Starter Set art. 5EL-1410A-00-00
По запросу
18
. . Jet, Pilot (#17.5) art. 4KM-14142-17-00
По запросу
19
. . Ring art. 5EL-14918-00-00
По запросу
20
. . Jet, Main (#42.5) art. 3G2-1423A-59-00
По запросу
21
. . Jet, Main (#63.8) art. 1HX-1423E-25-00
По запросу
22
. . .Ring art. 4KM-14194-00-00
По запросу
23
. . .O-Ring art. 354-14147-00-00
По запросу
24
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
25
. . Clip (#2) FRONT art. 5EL-14919-00-00
По запросу
25
. . Clip, Pipe (#2) FRONT CA art. 33M-14139-00-00
По запросу
26
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
27
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
28
Винт карбюратора art. 1FN-14565-00-00
По запросу
29
Винт, головка поодона art. 98507-04014-00
По запросу
30
. . .Washer, Spring art. 92907-04100-00
По запросу
31
Диафрагма карбюратора Yamaha art. 5EL-1490H-00-00
По запросу
32
Крышка карбюратора art. 5AP-14280-00-00
По запросу
33
. . Nozzle, Main art. 5DM-14141-40-00
По запросу
34
. . Screw (#1) REAR art. 4KM-14216-00-00
По запросу
35
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
36
Пробка сливная art. 12R-14191-00-00
По запросу
37
. . O-Ring art. 5EL-14561-00-00
По запросу
38
. . . Cap art. 3F9-14118-00-00
По запросу
39
. . . Screw, Pan Head (#1) REAR art. 98501-04006-00
По запросу
40
. . Clamp (#1) REAR art. 3XV-14243-00-00
По запросу
41
. . . . Terminal 1 (#1) REAR art. 4DH-82103-00-00
По запросу
42
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
43
. . Washer, Plate art. 90201-08016-00
По запросу
44
. . Throttle Screw Set (#1) REAR art. 5EL-14103-00-00
По запросу
45
. . O-Ring art. 22U-14561-00-00
По запросу
46
Шайба art. 256-14956-01-00
По запросу
47
. . Washer, Plate (#2) FRONT art. 92990-04600-00
По запросу
48
. . Fuel Cut Solenoid Valve (#1) REAR art. 5KS-1410H-00-00
По запросу
49
. . Fuel Cut Solenoid Valve (#2) FRONT art. 5KS-1410H-10-00
По запросу
50
. O-Ring art. 3LN-1416A-00-00
По запросу
51
. Screw art. 4SV-24453-00-00
По запросу
52
. Spring art. 5EL-14935-00-00
По запросу
53
. . Washer, Spring art. 92990-05100-00
По запросу
54
. Nut, Hexagon art. 95317-05700-00
По запросу
55
. Screw art. 11H-14991-09-00
По запросу
56
. Ring art. 31H-14194-00-00
По запросу
57
. Rod art. 5EL-14577-00-00
По запросу
58
. Hose art. 4YW-14987-00-00
По запросу
58
. Hose CA art. 5EL-14987-10-00
По запросу
59
. Screw art. 4WM-14565-00-00
По запросу
60
. Throttle Sensor Assy art. 5EL-85885-00-00
По запросу
61
. Screw art. 5EL-14592-00-00
По запросу
62
. Washer art. 4NK-14285-00-00
По запросу
63
. Wire, Sub Lead art. 5KS-81517-00-00
По запросу
64
. Hose art. 5EL-14987-00-00
По запросу
65
. Screw art. 5EL-14991-00-00
По запросу
66
. . Washer, Plug Screw art. 22F-14117-00-00
По запросу
67
. Spring, Pilot Adjusting art. 5EL-14212-00-00
По запросу
68
. Spring, Throttle Stop art. 3F7-14133-00-00
По запросу
69
. Pipe art. 5EL-14197-10-00
По запросу
70
. . Washer art. 1A8-14953-00-00
По запросу
71
. . Clip art. 812-14137-00-00
По запросу
72
. . Clip, Pipe art. 35H-14139-00-00
По запросу
73
. Pin, Cotter art. 91492-10008-00
По запросу
74
Шайба Yamaha art. 92907-06100-00
от 473 ₽
75
. Nut art. 95382-06700-00
По запросу
76
. Pipe art. 5EL-14149-00-00
По запросу
77
. Nipple art. 5EL-14251-00-00
По запросу
78
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
79
Шайба Yamaha art. 92990-06600-00
от 420 ₽
80
. Washer, Starter Lever art. 90201-05328-00
от 420 ₽
81
. Screw art. 5EL-14592-10-00
По запросу
82
. Filter Assy art. 4X7-2149Y-00-00
По запросу
83
. . Clip, Pipe art. 8A7-14139-00-00
По запросу
84
. . Cap art. 895-14169-00-00
По запросу
85
. Hose art. 5EL-14987-20-00
По запросу
