модель 2004 года
- Модель V-STAR 650
- Код модели V STAR CLASSIC (XVS65AS)

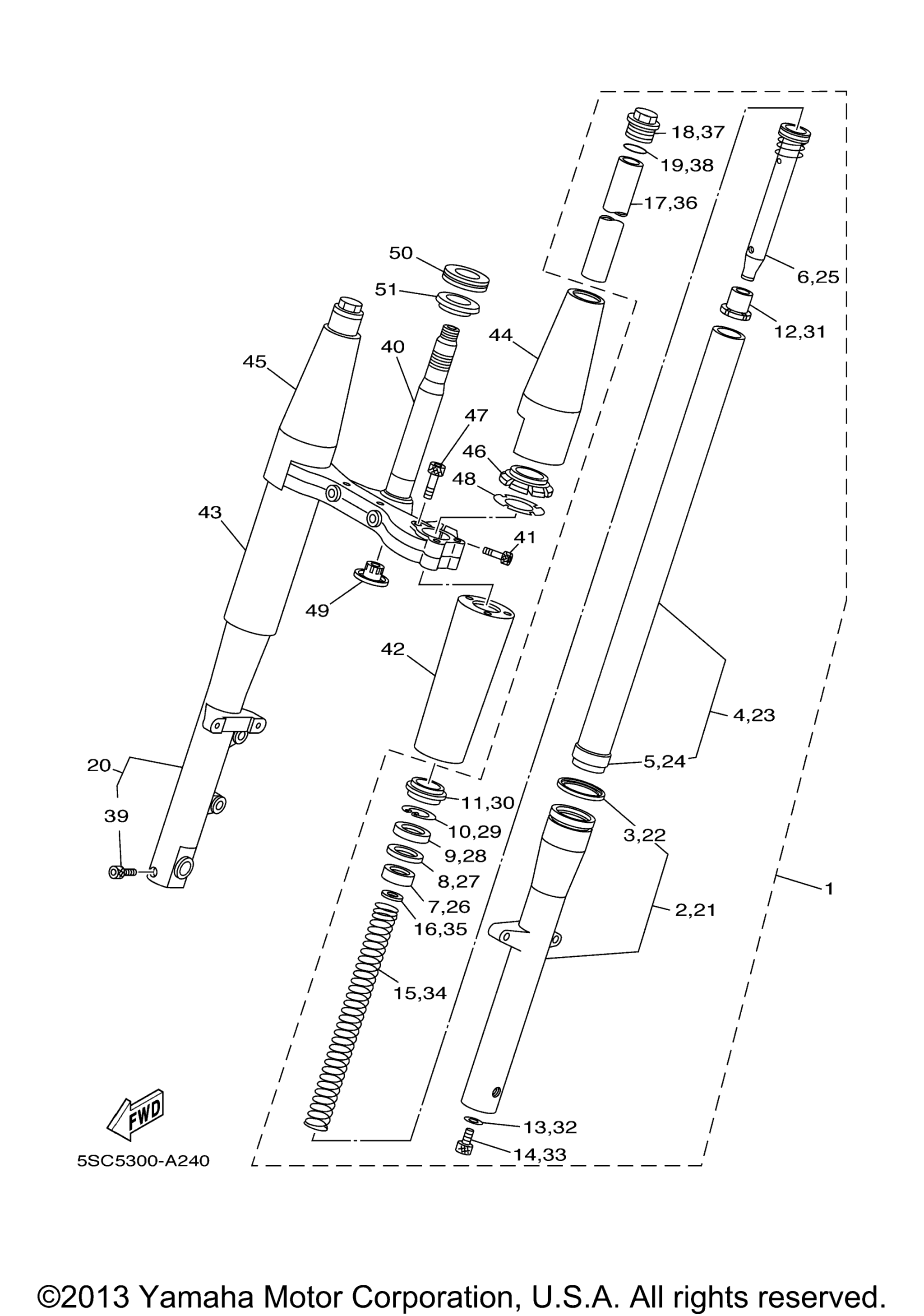

Схема передней вилки для V STAR CLASSIC (XVS65AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5BN-23102-12-00
По запросу
2
. Tube, Outer (Left) art. 5BN-23126-11-00
По запросу
3
. . ..Guide, Boot art. 5BN-23193-00-00
По запросу
4
. . Inner Tube Comp.1 art. 5BN-23110-01-00
По запросу
5
. . ..Piston, Front Fork art. 5BN-23171-00-00
По запросу
6
. Cylinder Comp., Front Fork art. 5BN-23170-00-00
По запросу
7
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
8
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
9
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
10
. .Ring, Snap art. 26H-23156-00-00
По запросу
11
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
12
. .Spindle, Taper art. 4YR-23173-00-00
По запросу
13
. .Gasket art. 509-23158-L0-00
По запросу
14
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
15
. Spring, Front Fork art. 5BN-23141-00-00
По запросу
16
. .Washer, Spring Upper art. 4DW-23149-40-00
По запросу
17
. .Spacer art. 4TR-23118-00-00
По запросу
18
. .Bolt, Cap art. 1D0-23111-00-00
По запросу
19
. .O-Ring art. 43F-23188-10-00
По запросу
20
Front Fork Assy (R.H) art. 5BN-23103-12-00
По запросу
21
. Tube, Outer (Right) art. 5BN-23136-11-00
По запросу
22
. . ..Guide, Boot art. 5BN-23193-00-00
По запросу
23
. . Inner Tube Comp.1 art. 5BN-23110-01-00
По запросу
24
. . ..Piston, Front Fork art. 5BN-23171-00-00
По запросу
25
. Cylinder Comp., Front Fork art. 5BN-23170-00-00
По запросу
26
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
27
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
28
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
29
. .Ring, Snap art. 26H-23156-00-00
По запросу
30
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
31
. .Spindle, Taper art. 4YR-23173-00-00
По запросу
32
. .Gasket art. 509-23158-L0-00
По запросу
33
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
34
. Spring, Front Fork art. 5BN-23141-00-00
По запросу
35
. .Washer, Spring Upper art. 4DW-23149-40-00
По запросу
36
. .Spacer art. 4TR-23118-00-00
По запросу
37
. .Bolt, Cap art. 1D0-23111-00-00
По запросу
38
. .O-Ring art. 43F-23188-10-00
По запросу
39
. .Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
40
Under Bracket Comp art. 5KS-23340-20-00
По запросу
41
Bolt, Hexagon Socket Head art. 91314-08020-00
По запросу
42
Cover, Lower 1 art. 5BN-23123-01-00
По запросу
43
Cover, Lower 2 art. 5BN-23133-01-00
По запросу
44
Cover, Upper 1 art. 5KS-23121-10-00
По запросу
45
Cover, Upper 2 art. 5KS-23131-10-00
По запросу
46
Gasket art. 5BN-23163-00-00
По запросу
47
Bolt, Special art. 5BN-23394-01-00
По запросу
48
Washer, Felt art. 5KS-23165-10-00
По запросу
49
Cover, Under 1 art. 4KM-23123-01-00
По запросу
50
Подшипник вилки Yamaha art. 93399-99932-00
По запросу
51
Сальник вилки Yamaha art. 3FV-23462-00-00
По запросу
52
Fork Seal Kit NOT SHOWN art. 4EB-W003B-00-00
По запросу
Другие схемы модели
Передняя вилка
