модель 2005 года
- Модель FJR1300
- Код модели FJR1300ABS (FJR13ATC) CA

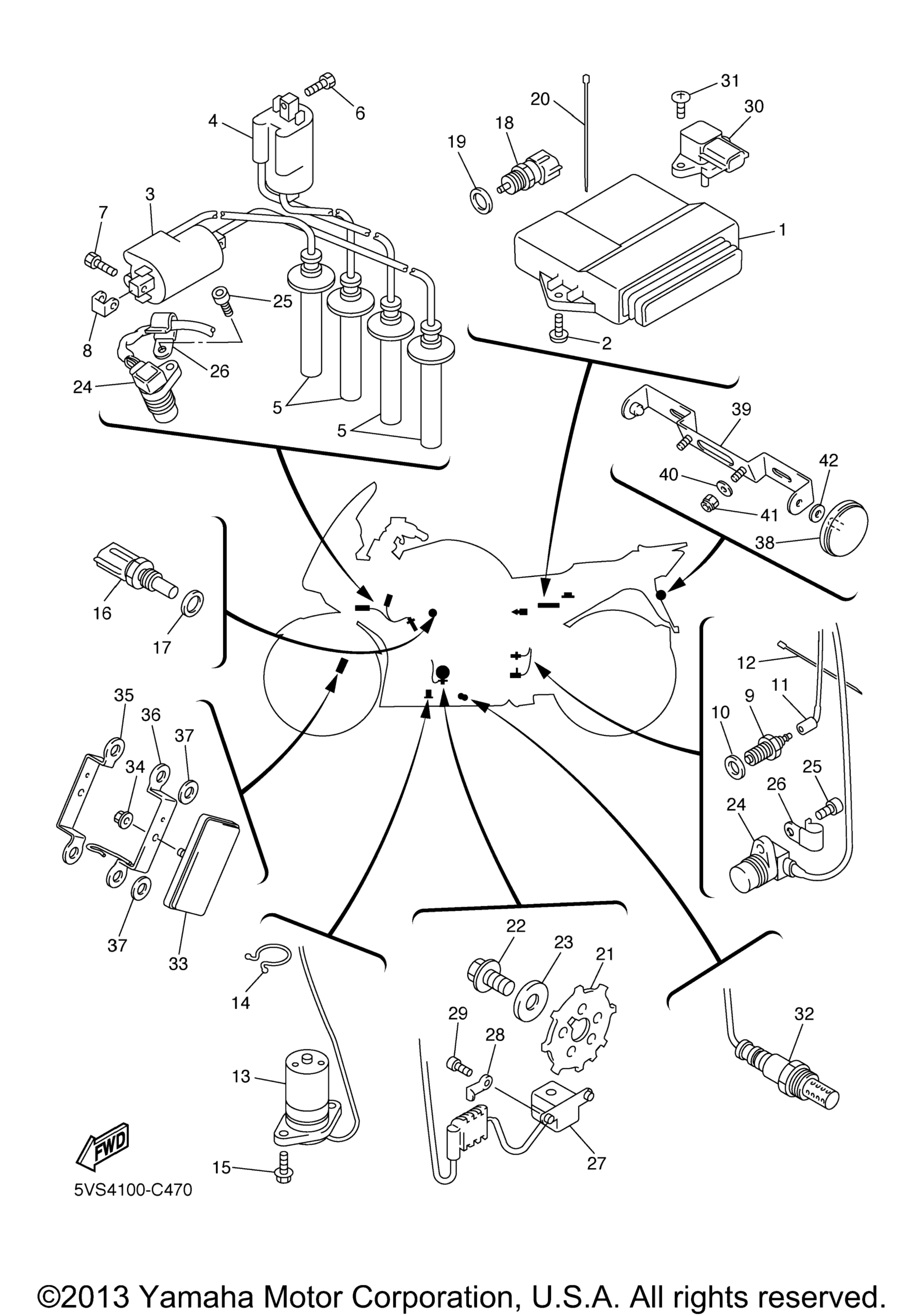

Схема электрооборудования 1 для FJR1300ABS (FJR13ATC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 5JW-8591A-32-00
По запросу
2
Screw, Tapping art. 97707-60020-00
По запросу
3
Ignition Coil Assy art. 5JW-82310-00-00
По запросу
4
Ignition Coil Assy art. 5JW-82320-00-00
По запросу
5
Plug Cap Assy art. 5JW-82370-00-00
По запросу
6
Болт art. 91317-06020-00
По запросу
7
Bolt art. 97080-06020-00
По запросу
8
Damper, Ignition Coil art. 3LN-82317-00-00
По запросу
9
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
10
Прокладка art. 90430-10148-00
По запросу
11
Wire, Lead art. 5JW-82541-00-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
13
Oil Level Gauge Assy art. 5JW-85720-00-00
По запросу
14
Clamp art. 90464-16039-00
По запросу
15
Болт с фланцем art. 90105-06696-00
По запросу
16
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
17
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
18
Thermosensor Assy art. 5FL-85790-00-00
По запросу
19
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
20
Хомут Yamaha art. 90465-10098-00
от 368 ₽
21
Rotor art. 5JW-81673-10-00
По запросу
22
Bolt, Flange art. 90105-10153-00
По запросу
23
Washer, Plate art. 90201-107K6-00
По запросу
24
Sensor, Speed art. 5FL-83755-03-00
По запросу
25
Болт Yamaha art. 91317-06016-00
По запросу
26
Clamp art. 90465-08028-00
По запросу
27
Pick-Up Assy art. 5JW-81670-00-00
По запросу
28
Clamp art. 90465-08033-00
По запросу
29
Bolt, Hexagon Socket Head art. 91317-05012-00
По запросу
30
.Sensor, Pressure art. 5JW-82380-00-00
По запросу
31
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
32
Sensor art. 5JW-8592A-00-00
По запросу
33
Reflector Assy art. 11H-85110-01-00
По запросу
34
Гайка art. 95707-05500-00
По запросу
35
Bracket, Reflector 2 art. 5BN-85122-00-00
По запросу
36
Bracket, Reflector 2 art. 5VS-85122-00-00
По запросу
37
Washer, Plate art. 90201-08759-00
По запросу
38
Катафот Yamaha art. 449-85131-02-00
По запросу
39
Bracket, License art. 5JW-84751-00-00
По запросу
40
Шайба Yamaha art. 90201-06057-00
от 630 ₽
41
Гайка Yamaha art. 95617-06100-00
от 368 ₽
42
Washer, Plate art. 90201-061A5-00
По запросу
