модель 2005 года
- Модель PW80
- Код модели PW80 (PW80T)

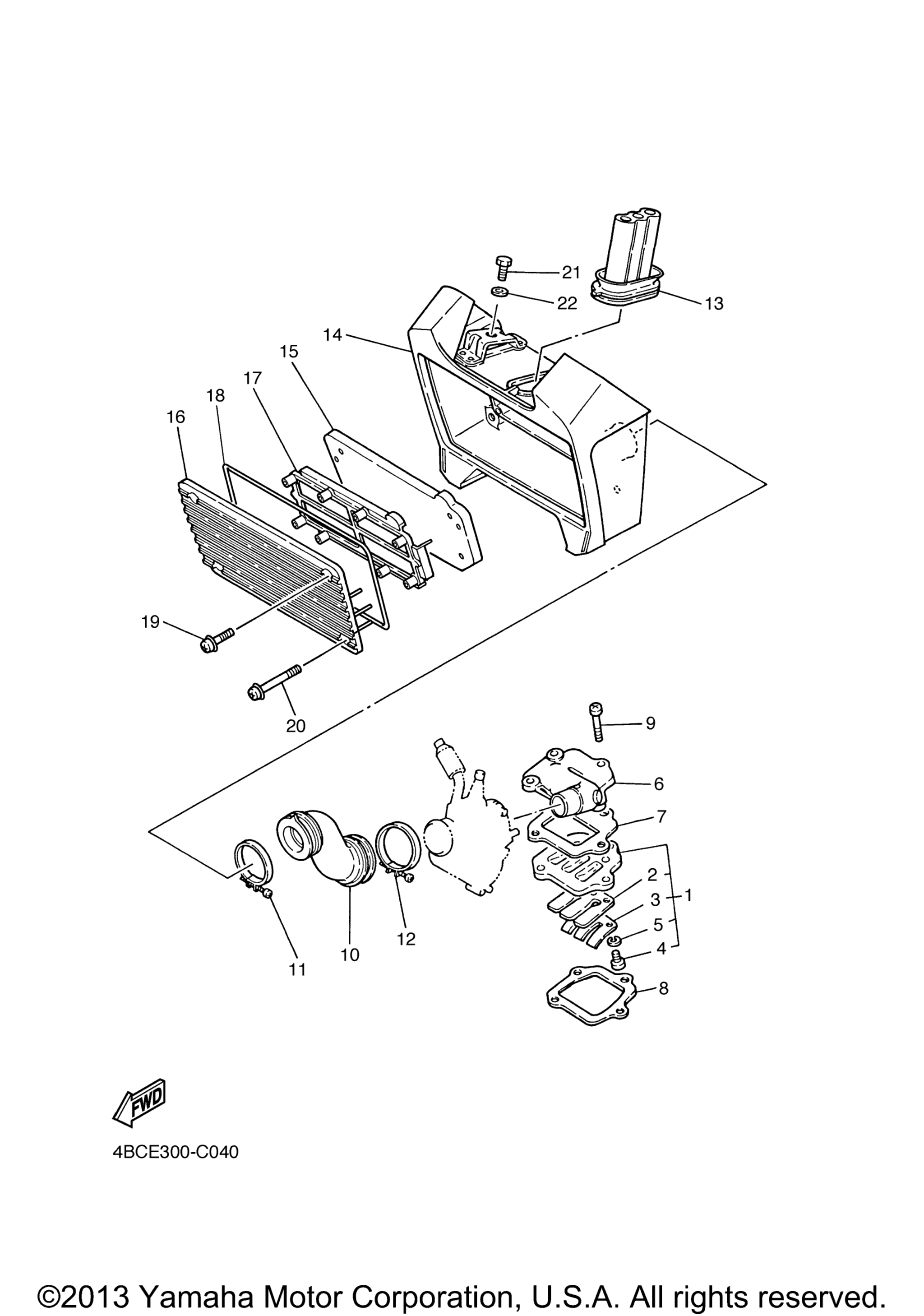

Схема впускной системы для PW80 (PW80T)
Схема
Детали
Номер
Наименование детали
Цена
1
Reed Valve Assy art. 300-13610-04-00
По запросу
2
. .Reed, Valve art. 56J-13613-00-00
По запросу
3
. .Stopper, Reed Valve art. 300-13616-00-00
По запросу
4
. .Screw, Pan Head art. 98517-03008-00
По запросу
5
. .Washer, Spring art. 92990-03100-00
По запросу
6
Manifold, Intake art. 21W-13555-00-00
По запросу
7
Gasket, Valve Seat art. 300-13622-10-00
По запросу
8
Gasket, Valve Seat art. 300-13621-10-00
По запросу
9
Винт Yamaha art. 98517-06030-00
от 168 ₽
10
Joint, Air Cleaner 1 art. 21W-14453-00-00
По запросу
11
Band art. 90460-37130-00
По запросу
12
Clamp, Hose art. 90460-37130-00
По запросу
13
Joint art. 5U8-14454-00-00
По запросу
14
Air Cleaner Case Comp art. 3RV-W1441-40-00
По запросу
15
Element, Air Cleaner art. 21W-14451-00-00
По запросу
16
Cap, Cleaner Case 1 art. 4BC-14412-00-00
По запросу
17
Guide art. 4BC-14458-00-00
По запросу
18
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
19
Screw, Pan Head With Washer art. 97607-05225-00
По запросу
20
Screw, Pan Head With Washer art. 9760M-05250-00
По запросу
21
Bolt art. 97017-08016-00
По запросу
22
Шайба, пластина art. 92907-08600-00
По запросу
Другие схемы модели
Впускная система
