модель 2005 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE (XVZ13TFTC) CA

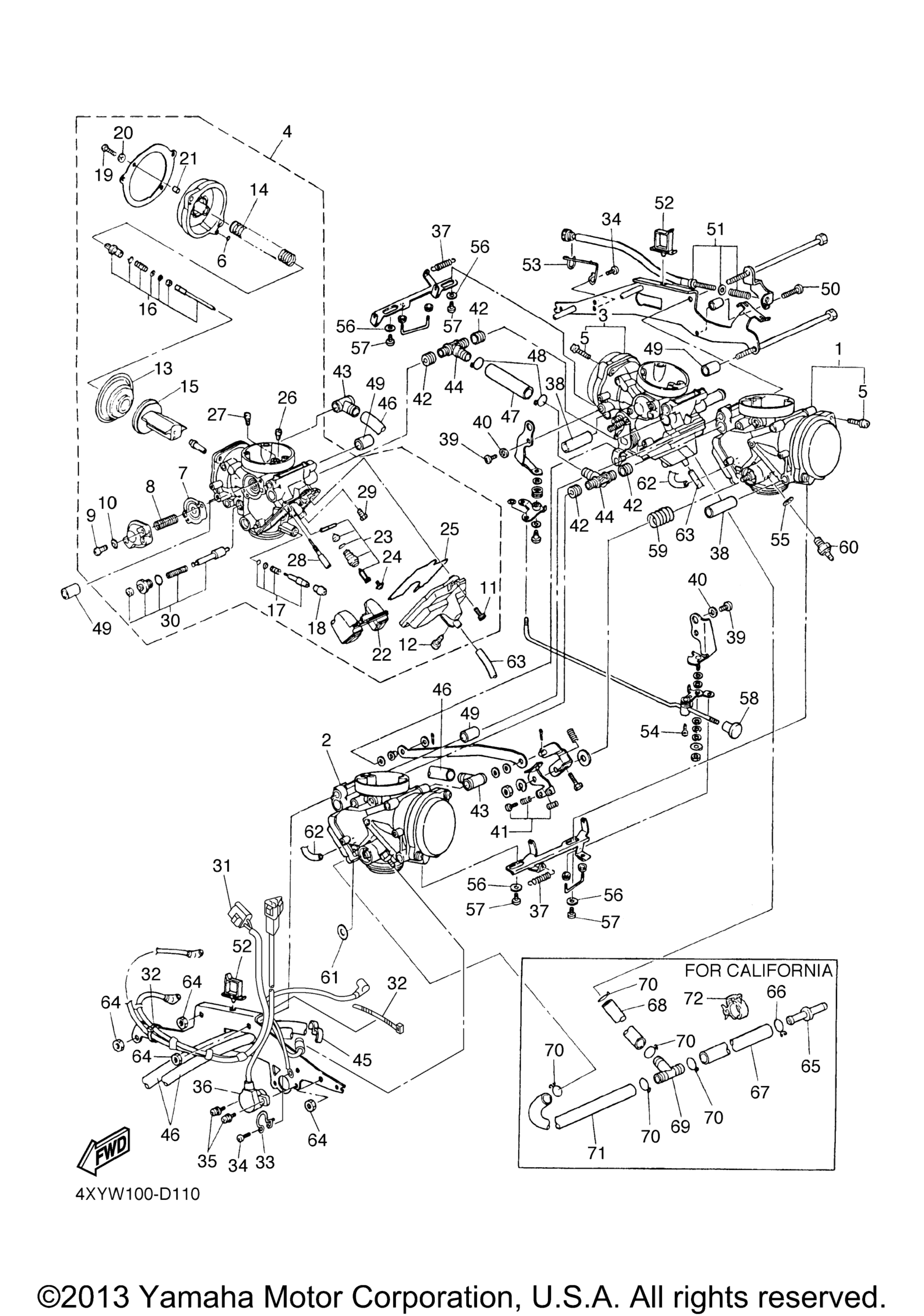

Схема карбюратора для ROYAL STAR VENTURE (XVZ13TFTC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 UR CA art. 4XY-14901-51-00
По запросу
1
Carburetor Assy 1 UR 49 art. 4XY-14901-41-00
По запросу
2
Carburetor Assy 2 UR 49 art. 4XY-14902-40-00
По запросу
2
Carburetor Assy 2 UR CA art. 4XY-14902-51-00
По запросу
3
Carburetor Assy 3 UR 49 art. 4XY-14903-40-00
По запросу
3
Carburetor Assy 3 UR CA art. 4XY-14903-51-00
По запросу
4
Carburetor Assy 4 UR CA art. 4XY-14904-51-00
По запросу
4
Carburetor Assy 4 UR 49 art. 4XY-14904-40-00
По запросу
5
. . Screw #1, 2, 3 art. 4KM-14216-00-00
По запросу
6
. .O-Ring art. 354-14147-00-00
По запросу
7
. .Diaphragm Assy art. 5AP-14940-00-00
По запросу
8
. Spring art. 4XY-14589-00-00
По запросу
9
Винт, головка поодона art. 98507-04014-00
По запросу
10
. .Washer, Spring art. 92907-04100-00
По запросу
11
. Bolt art. 91317-05012-00
По запросу
12
. .Plug, Drain art. 4KP-14191-00-00
По запросу
13
. .Diaphragm Assy art. 5DM-14940-00-00
По запросу
14
. .Spring, Diaphragm art. 4XY-14933-00-00
По запросу
15
. .Valve, Throttle 1 art. 5DM-14112-00-00
По запросу
16
. .Needle Set art. 4XY-1490J-00-00
По запросу
17
. .Pilot Screw Set art. 4XY-14105-00-00
По запросу
18
. .Cap art. 4XY-14118-00-00
По запросу
19
. .Screw, Pan Head #4 art. 98507-05018-00
По запросу
20
. Washer, Spring #4 art. 92907-05100-00
По запросу
21
. .Ring #4 art. 4KM-14194-00-00
По запросу
22
. .Float art. 4SV-14985-00-00
По запросу
23
. .Needle Valve Set art. 4KM-14107-15-00
По запросу
24
Винт карбюратора art. 1FN-14565-00-00
По запросу
25
. .O-Ring art. 4XV-14562-00-00
По запросу
26
. Jet, Main (#85) art. 1HX-14231-17-00
По запросу
27
. .Jet, Main (#140) art. 1HX-14231-28-00
По запросу
28
. Jet, Pilot (#15) art. 4KM-14142-15-00
По запросу
29
. .Jet, Main (#120) UR #4 art. 3G2-14231-24-00
По запросу
29
. .Jet, Main (#117.5) UR #3 art. 3G2-1423A-74-00
По запросу
29
. . Jet, Main (#122.5) UR #1, 2 art. 3G2-1423A-75-A1
По запросу
30
. .Starter Set art. 4SV-1410A-00-00
По запросу
31
Wire, Sub Lead art. 1D6-81517-00-00
По запросу
32
Clip, Pipe art. 35H-14139-00-00
По запросу
33
Clip art. 4XY-14159-00-00
По запросу
34
Screw, Pan Head art. 98507-05006-00
По запросу
35
Screw art. 4WM-14565-00-00
По запросу
36
Throttle Position Sensor Assy art. 4HM-85885-20-00
По запросу
37
Spring art. 5DM-14935-00-00
По запросу
38
Pipe art. 4XY-14148-00-00
По запросу
39
Screw, Pan Head art. 98517-05010-00
По запросу
40
Washer, Spring art. 92907-05100-00
По запросу
41
Stop Screw Set art. 4KM-1490K-00-00
По запросу
42
Seal art. 3EN-14997-00-00
По запросу
43
Pipe art. 5DM-14396-10-00
По запросу
44
Nipple art. 4XY-14251-00-00
По запросу
45
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
46
Pipe art. 4XY-14349-00-00
По запросу
47
Pipe art. 4XY-14349-10-00
По запросу
48
Clip art. 4NK-14137-00-00
По запросу
49
Pipe art. 4XY-14148-10-00
По запросу
50
Винт Yamaha art. 98517-05020-00
от 525 ₽
51
Throttle Screw Set art. 4XY-14103-00-00
По запросу
52
Clip art. 4XY-14137-00-00
По запросу
53
Clip, Pipe art. 4XY-14139-00-00
По запросу
54
Screw art. 4XY-14565-09-00
По запросу
55
Washer, Plate art. 90201-08016-00
По запросу
56
Packing art. 4NK-14327-00-00
По запросу
57
Screw art. 4XY-24453-10-00
По запросу
58
Holder art. 4XY-14261-00-00
По запросу
59
Spring art. 4XY-14286-00-00
По запросу
60
Heater Assy art. 5FU-83790-01-00
По запросу
61
Washer art. 4KG-14285-00-00
По запросу
62
Pipe art. 3JD-14197-00-00
По запросу
63
Pipe art. 3JE-14197-00-00
По запросу
64
Гайка Yamaha art. 95317-06600-00
По запросу
65
.Joint art. 4XY-14568-00-00
По запросу
66
Clip art. 90467-100A1-00
По запросу
67
Pipe art. 4XY-14349-20-00
По запросу
68
Hose art. 31H-14987-00-00
По запросу
69
Pipe, Joint 1 art. 3H3-24376-00-00
По запросу
70
Clip art. 3UH-14937-00-00
По запросу
71
Hose art. 3UH-14294-00-00
По запросу
72
Clamp art. 90464-15192-00
По запросу
