модель 2005 года
- Модель V-max
- Код модели V-MAX (VMX12T)

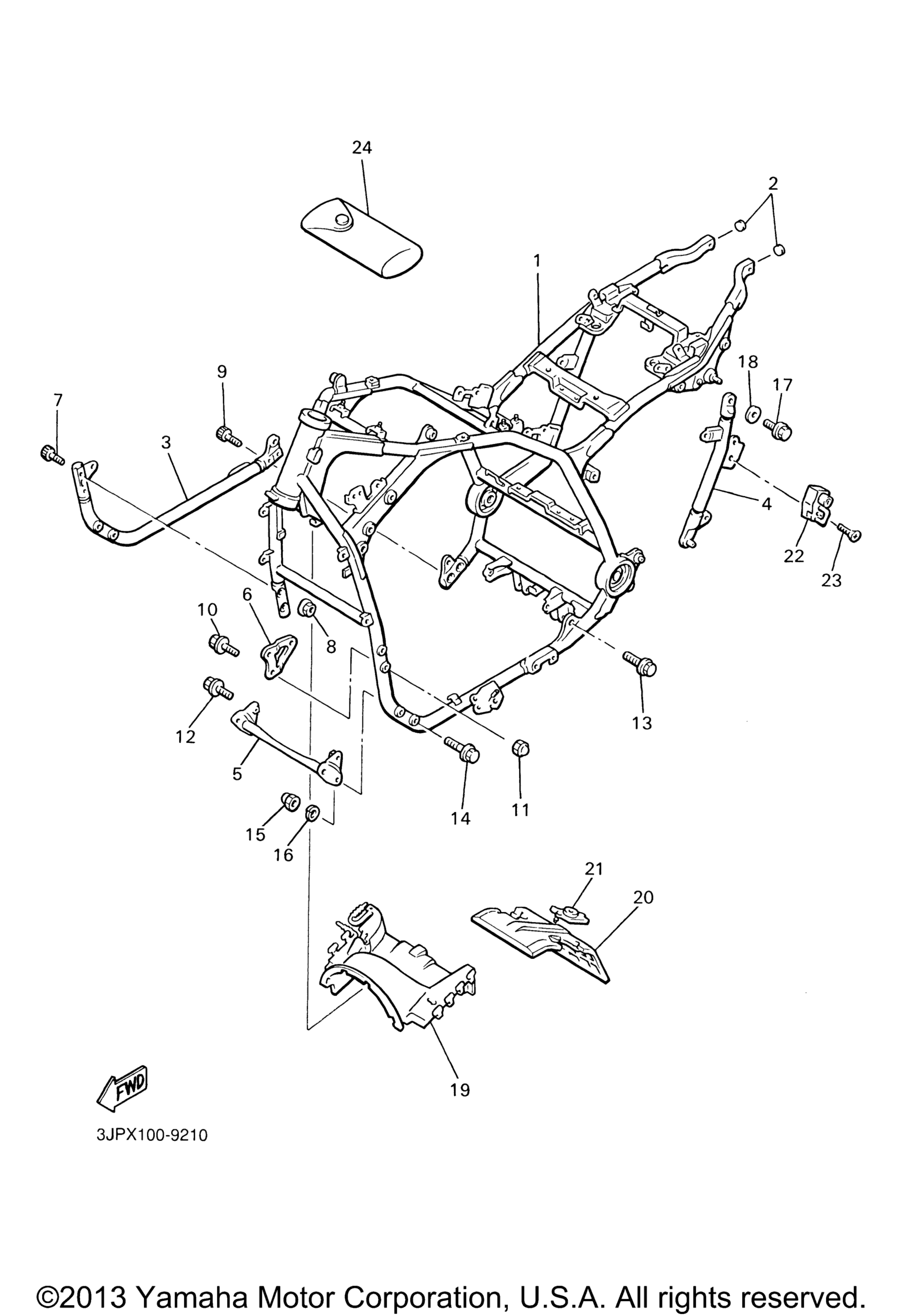

Схема рамы для V-MAX (VMX12T)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp MBL2 art. 2EN-21110-02-P0
По запросу
2
Cap art. 3YJ-24481-00-00
По запросу
3
Down Tube Comp MBL2 art. 1FK-21140-00-P0
По запросу
4
Back Stay Sub Comp. 1 MBL2 art. 3UF-21105-00-P0
По запросу
5
Cross Bar Complete art. 1FK-2141V-10-00
По запросу
6
Stay, Engine 2 art. 1FK-21315-00-00
По запросу
7
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
8
Nut art. 90179-10658-00
По запросу
9
Bolt, Hexagon Socket Head art. 91317-10020-00
По запросу
10
Bolt, Flange art. 90105-081A0-00
По запросу
11
.Nut, Crown art. 90176-10033-00
По запросу
12
Bolt, Flange art. 90105-10376-00
По запросу
13
Bolt, Flange art. 90105-12252-00
По запросу
14
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
15
Nut, Crown art. 90176-08040-00
По запросу
16
Washer, Spring art. 92907-08100-00
По запросу
17
Bolt, Flange art. 90105-08066-00
По запросу
18
Washer, Plate art. 90201-08326-00
По запросу
19
Cover art. 1FK-2117F-01-00
По запросу
20
Cover 2 art. 1FK-2117M-00-00
По запросу
21
Cover 3 art. 1FK-2117N-01-00
По запросу
22
Helmet Hanger Assy art. 26H-21308-01-00
По запросу
23
Screw art. 90149-06154-00
По запросу
24
Tool Kit art. 26H-W2810-00-00
По запросу
