модель 2005 года
- Модель V-STAR 1100
- Код модели V -STAR 1100 MIDNIGHT CUSTOM (XVS11T)

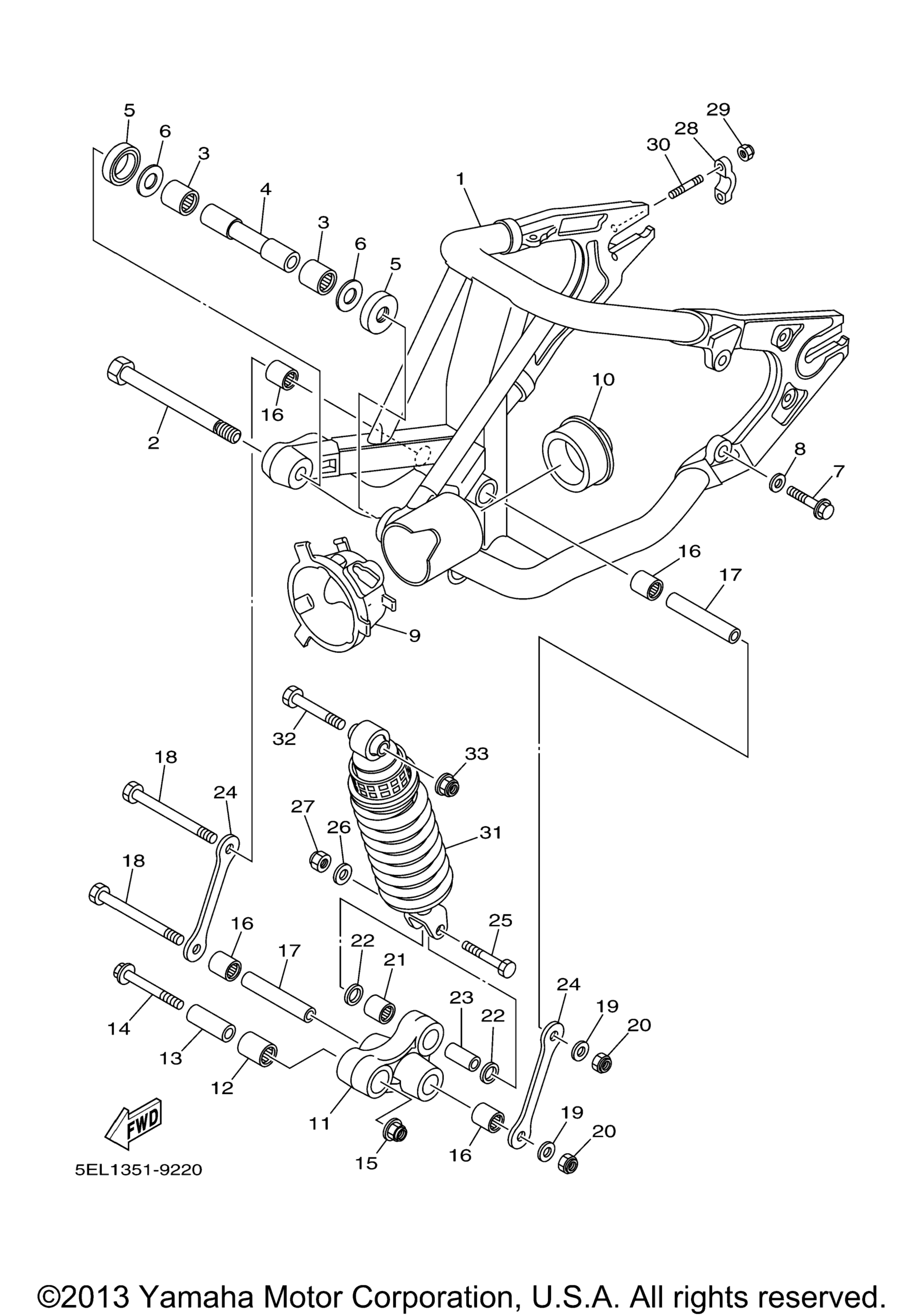

Схема задней части ARM SUSPENSION для V -STAR 1100 MIDNIGHT CUSTOM (XVS11T)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 5KS-22110-20-00
По запросу
2
Shaft, Pivot art. 5EL-22141-09-00
По запросу
3
Игольчатый подшипник Yamaha art. 93320-32403-00
По запросу
4
Bush 2 art. 4X7-22124-00-00
По запросу
5
Cover, Thrust 2 art. 5EL-22129-00-00
По запросу
6
Washer, Plate art. 90201-243U9-00
По запросу
7
Bolt, Flange art. 90105-101A9-00
По запросу
8
Washer, Plate art. 90201-112U0-00
По запросу
9
Boot, Rubber art. 5EL-22189-00-00
По запросу
10
Втулка заднего маятника Yamaha art. 4VR-22184-00-00
По запросу
11
Рычаг прогрессии Yamaha art. 4KM-2217A-00-00
от 14 931 ₽
12
Подшипник Yamaha art. 93317-42060-00
По запросу
13
Collar art. 90387-100T8-00
По запросу
14
Bolt, Flange art. 90105-10727-00
По запросу
15
Гайка Yamaha art. 95607-10200-00
от 420 ₽
16
Bearing art. 93317-41761-00
По запросу
17
Collar art. 90387-126T1-00
По запросу
18
Bolt art. 90101-12673-00
По запросу
19
Washer, Plate art. 90201-126A7-00
По запросу
20
Nut, U art. 95617-12100-00
По запросу
21
Bearing art. 93317-31771-00
По запросу
22
Сальник Yamaha art. 93109-17071-00
от 935 ₽
23
Collar art. 90387-127W0-00
По запросу
24
Arm 1 art. 2KT-2217M-00-00
По запросу
25
Bolt art. 90101-10659-00
По запросу
26
Шайба, пластина art. 90201-101J1-00
По запросу
27
Nut, U art. 95617-10100-00
По запросу
28
Holder, Handle Upper MBL2 art. 1E6-23441-10-P0
По запросу
29
Гайка Yamaha art. 90185-08169-00
По запросу
30
Bolt, Stud art. 95617-08330-00
По запросу
31
Shock Absorber Assy, Rear art. 5EL-22210-31-00
По запросу
32
Bolt art. 90109-10453-00
По запросу
33
Гайка Yamaha art. 95607-10200-00
от 420 ₽
