модель 2005 года
- Модель V-STAR 1100
- Код модели V -STAR 1100 MIDNIGHT CUSTOM (XVS11TC) CA

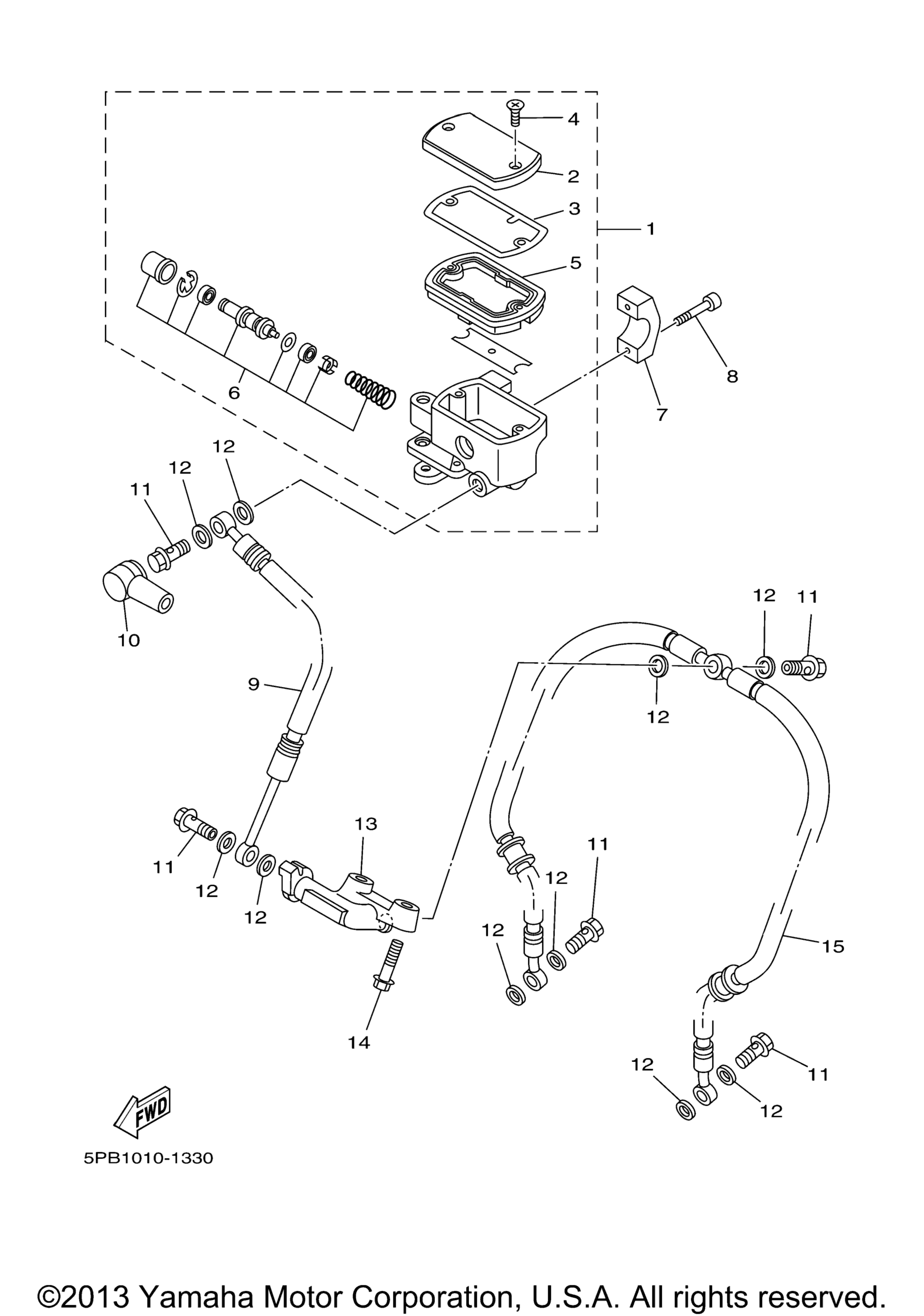

Схема переднего главного цилиндра тормоза для V -STAR 1100 MIDNIGHT CUSTOM (XVS11TC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Главный тормозной цилиндр Yamaha art. 3D8-25870-01-00
По запросу
2
. Cap, Reservoir art. 4TR-25852-10-00
По запросу
3
. Seal, Piston art. 4BH-25815-00-00
По запросу
4
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
5
. Diaphragm, Reservoir art. 4BH-25854-02-00
По запросу
6
. .Cylinder Kit, Master art. 2KR-25807-00-00
По запросу
7
Bracket, Master Cylinder art. 4TR-25867-10-00
По запросу
8
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
9
Hose, Brake 1 art. 5PB-25872-00-00
По запросу
10
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
11
Болт, штуцер art. 90401-10159-00
По запросу
12
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
13
Joint art. 5PB-25885-00-00
По запросу
14
Bolt, Flange art. 95822-06025-00
По запросу
15
Hose, Brake 2 art. 5PB-25873-00-00
По запросу
